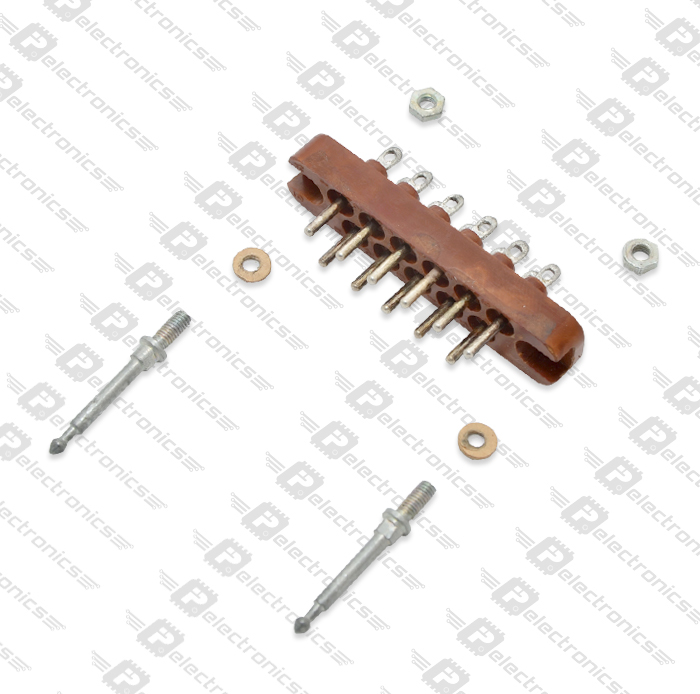

РП10-11Л Вилка с ловителем, карболит (арт. SK-6711)

No name USSR; 1500 V; 15 A; " 5" - ВП, ПЗ; -; БРО.364.025 ТУ

РП10-11Л Вилка с ловителем - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 11 - количество контактов; Л - наличие ловителя (направляющих штырей); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 13,65
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-11L Fork with catcher, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка отсутствует
Количество контактов 11
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 55 mm
Ширина изолятора 12,5 mm
Высота изолятора 9 mm

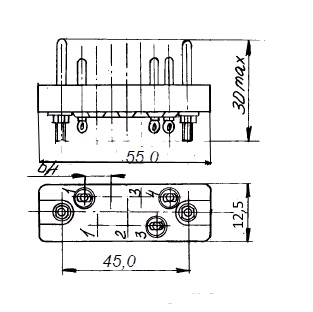

Габаритные размеры L*W*H 55х12,5х30 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 44,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет

Полные аналоги

РП10-11Л Вилка с ловителем СНЕЖЕТЬ, фото
РП10-11Л Вилка с ловителем СНЕЖЕТЬ

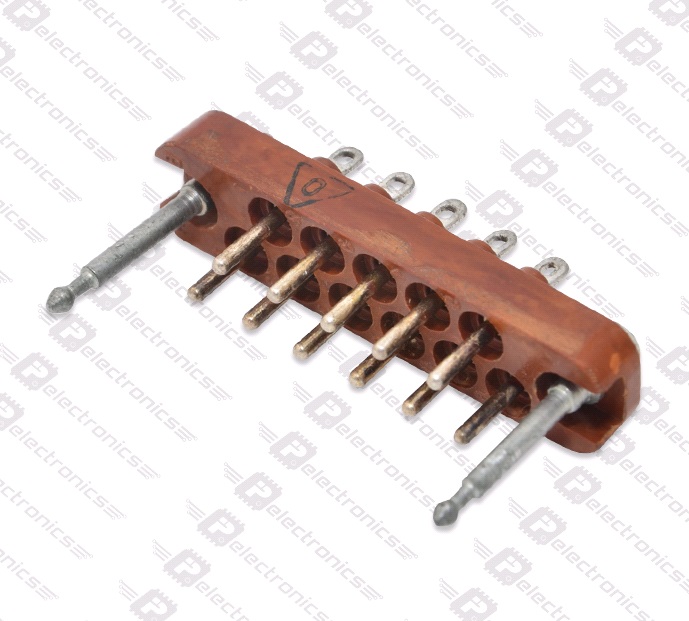

РП10-11Л-В Вилка с ловителем СНЕЖЕТЬ, фото
РП10-11Л-В Вилка с ловителем СНЕЖЕТЬ
РП10-11Л-В Вилка с ловителем Электродеталь, фото
РП10-11Л-В Вилка с ловителем Электродеталь
УЗНП9-11ВП12-Л Лтава, фото
УЗНП9-11ВП12-Л Лтава
УЗНП9-11ВП12-Л-В Лтава, фото
УЗНП9-11ВП12-Л-В Лтава
