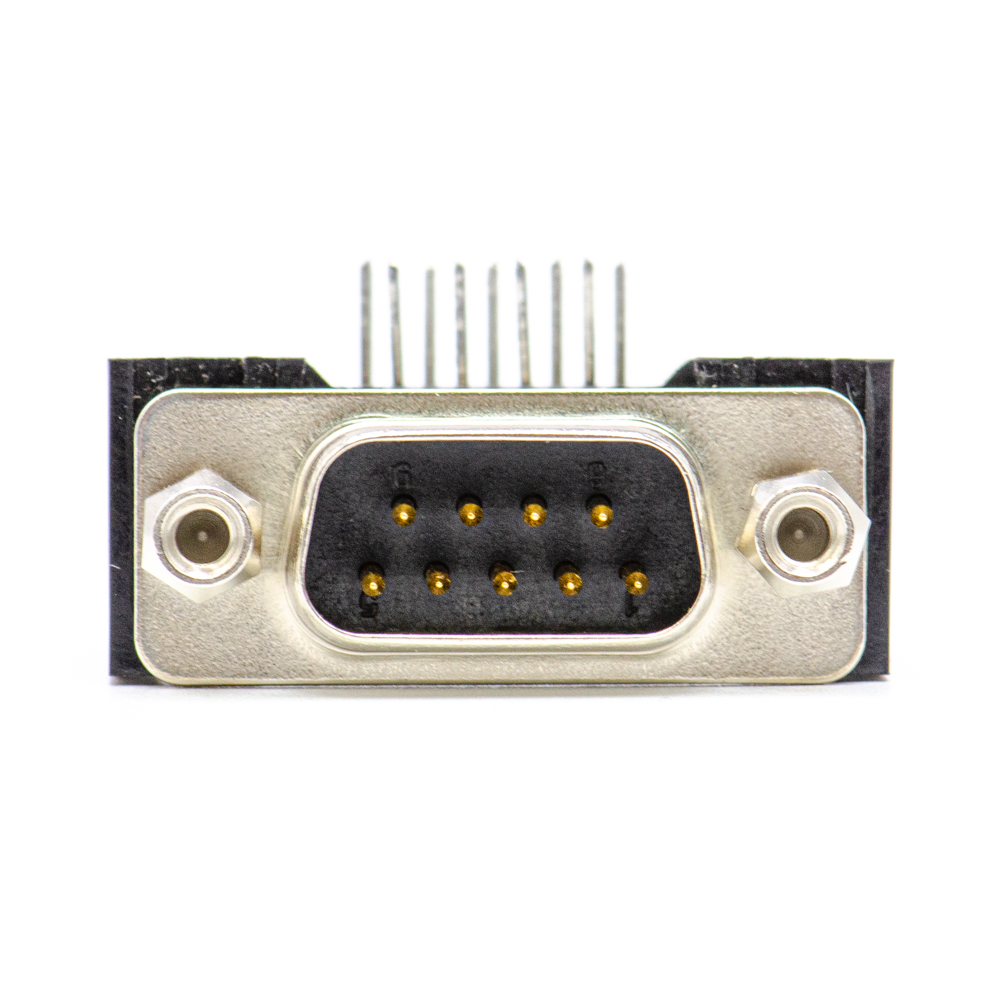

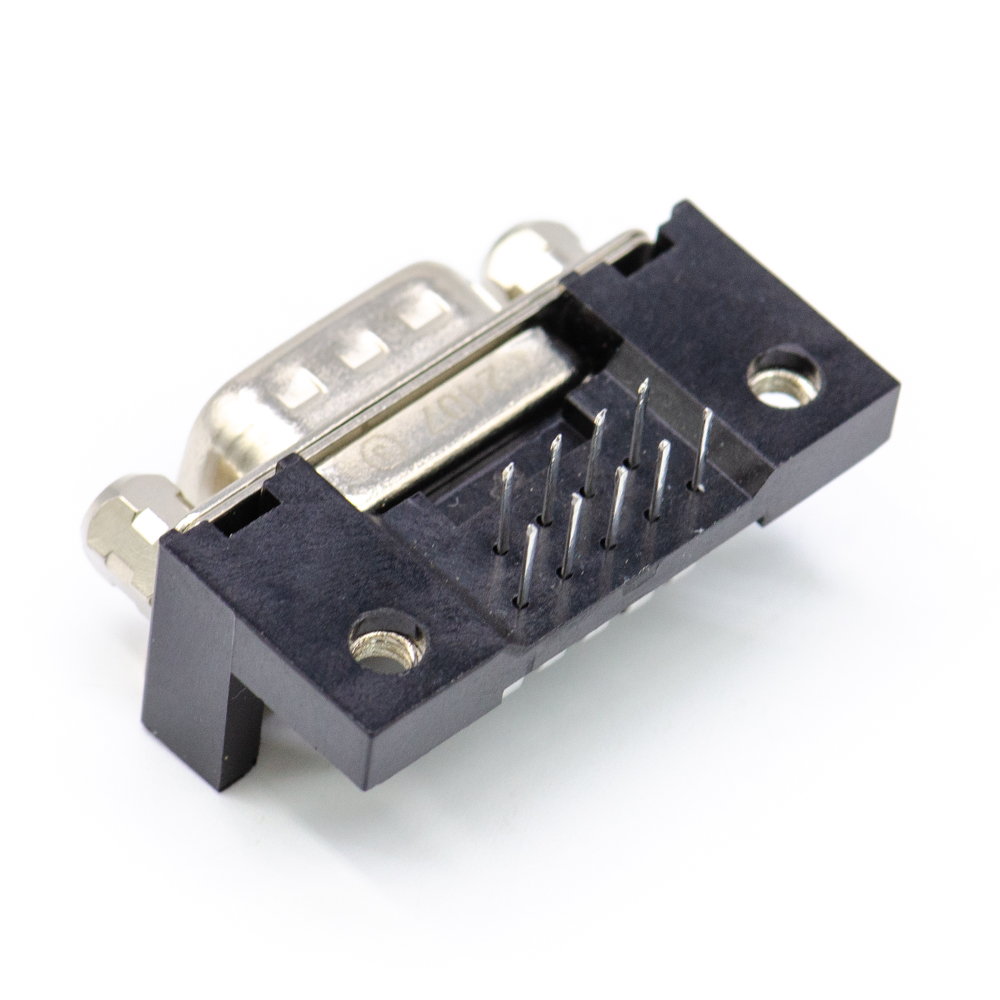

СНП268-9ВП31-3-3-В Вилка, БСАР 430420014 ТУ(арт. KP-2617 )

РОССИЯ
Артикул (ID): KP-2617
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2024
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ БСАР 430420014 ТУ
Подробная документация
ID: 410699
На складе 5 шт
  • Цена от 3760 ₽
  • 1 шт. 3760 ₽
Количество
Быстрый заказ

Соединители СНП268-9ВП31-3-3-В электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа врубного сочленения. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения. Предназначены для работы в электрических цепях постоянного, переменного и импульсного тока при напряжении до 250 В и силе тока до 3 А. Расшифровка условного обозначения СНП268-9ВП31-3-3-В: СНП - Тип соединителя: ручного сочленения-расчленения, общего назначения, низкочастотный, прямоугольный; 268 - Порядковый номер разработки; 9 - Количество контактов; В - штыревой контакт (вилка); П - Способ монтажа - пайка; 3 - хвостовик для углового монтажа в отверстие печатной платы; 1 - Покрытие рабочей части контактов-золото; 3 - с крепежными элементами с дюймовой резьбой; 3 - расстояние между рядами 2,84 мм. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП268-9ВП31-3-3-В Вилка, БСАР 430420014 ТУ
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
ТУ БСАР 430420014 ТУ
Масса изделия, гр 22,08
Состояние упаковки самоупаковка
Наличие паспорта - этикетки этикетка
Транслитерация SNP268-9VP31-3-3- In Fork, BSAR 430420014 TU
Дата изготовленияi 2024

Основные параметры

Функциональная группа Прямоугольные
Функциональный тип прямоугольные низкочастотные
Типономинал / Типоконструкция вилка
Рабочее положение любое
Метод сочленения врубной
Диаметр контактов 1 mm
Количество рядов контактов 2
Габаритные размеры L*W*H 33х18х22 mm
Материал изолятора аминопласт
Фактическая маркировка СНП268-В
Ресурс 1000 сочленений-расчленений
Тип контактов штырь

Технические характеристики

Сопротивление изоляции 5 000 MΩ
Сопротивление контактов не более 10 mΩ
Электрическая прочность изоляции 1200 V
Синусоидальная вибрация: :
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +85°C
Макс. срок хранения 15 лет
Срок отгрузки со склада 1 день (в наличии)
СНП268-9ВП31-3-3-В Вилка, БСАР 430420014 ТУ   (datasheet)
