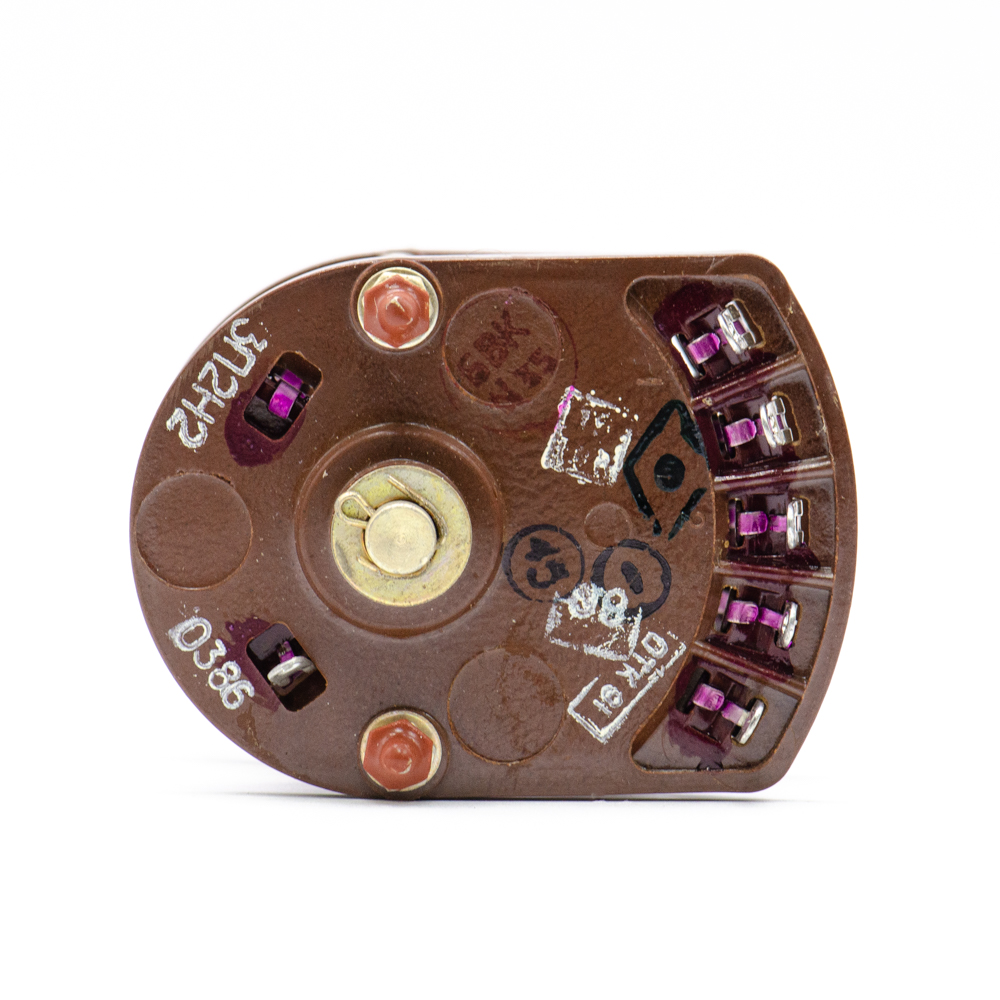

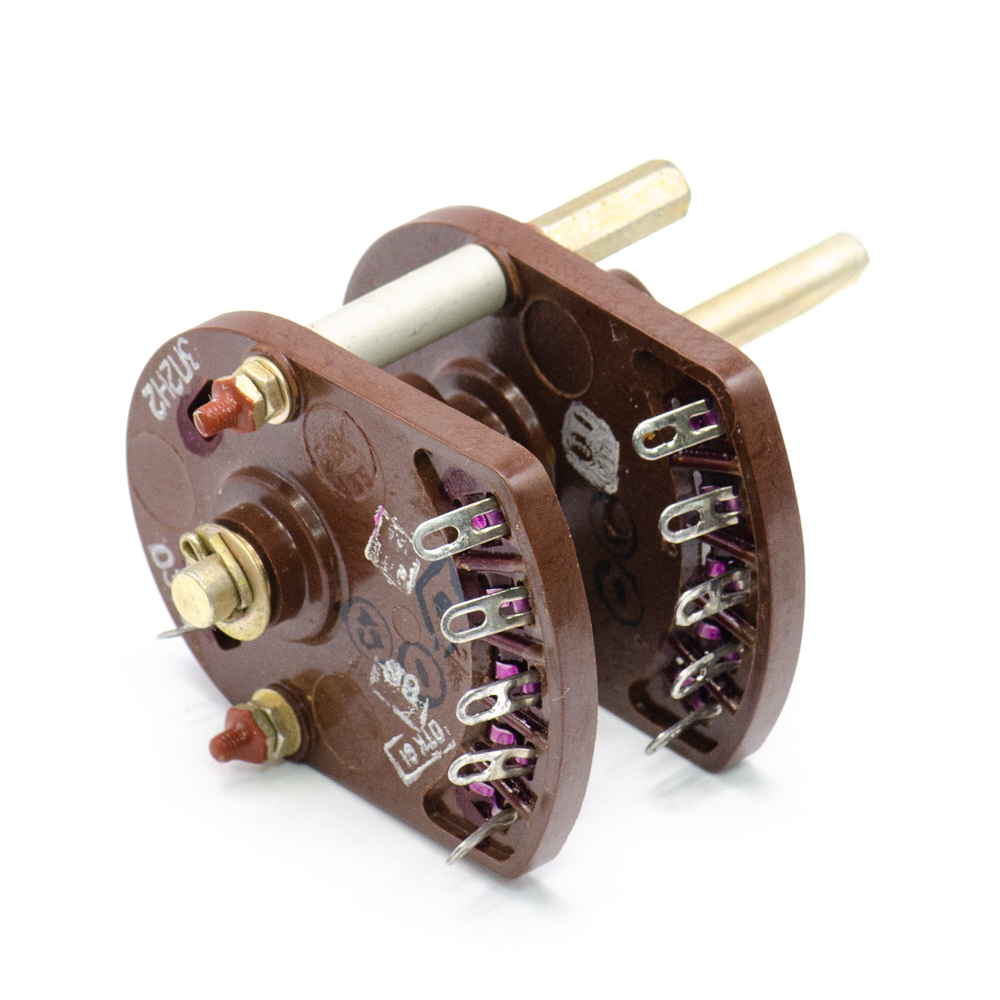

ПЩ-3П2Н2 3 положения 2 направления 0,5А 220В Переключатель щеточный(арт. TM-2461)

30 mΩ; АГО.360.417 ТУ; АО Лтава, Полтава
СССР
Артикул (ID): TM-2461
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986-1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АГО.360.417 ТУ
Подробная документация
ID: 284397
На складе 24 шт
  • Цена от
    Включая НДС
     945 ₽
  • 1 шт 945 ₽
Количество
Быстрый заказ

Переключатель щеточный ПЩ-3П2Н2 предназначен для коммутации электрических  цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Условное обозначение: ПЩ - переключатель щеточный; 3П - количество рабочих положений на плате; 2Н – количество направлений (плат) в переключателе; 2 - величина угла между контактами - фиксация через 30⁰. Дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЩ-3П2Н2 3 положения 2 направления 0,5А 220В Переключатель щеточный
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУ АГО.360.417 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 88
Дата выпуска 1986-1987
Транслитерация PSHCH-3P2N2 The brush switch
Наличие паспорта - этикетки нет
Нормы и требования АГО.360.417 ТУ
Страна изготовления СССР

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель щеточный
Серия переключателя ПЩ
Количество плат (галет) 2 платы (галеты)
Количество направлений 2
Количество положений 3
Расстояние между платами 23 mm
Угол поворота, градусы 30
Фактическая маркировка 3П2Н2

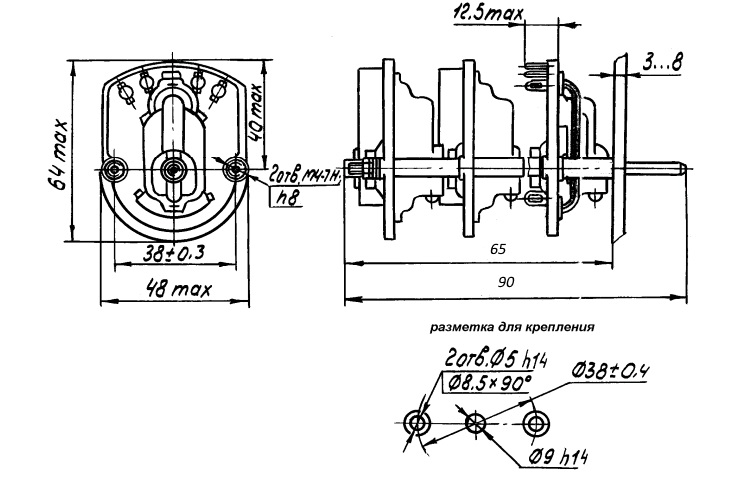

Габаритные размеры L*W*H 60х44х85 mm
Длина вала (длина выступающей части) 26 mm
Установочные размеры крепежное отверстие d = 6,2 mm
Вид выводов под провод
Материал выводов латунь
Покрытие выводов никель (Ni)
Количество выводов 10
Шаг выводов 9 mm
Материал галет (плат) карболит
Метод монтажа механический на панель
Метод монтажа электрический пайка провода
Тип валаi гладкий с конической лыской с резьбой (ОС-6)

Технические характеристики

Коммутируемое напряжение 220 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 30 mΩ
Момент переключения 0,2 – 0,588 N·m
Коммутируемая мощность, max 110 W

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Минимальный срок сохраняемости, лет 10
Ресурс 5000 циклов
ПЩ-3П2Н2 3 положения 2 направления 0,5А 220В Переключатель щеточный
