Скидка на Резисторы переменные (Потенциометры)
-20%

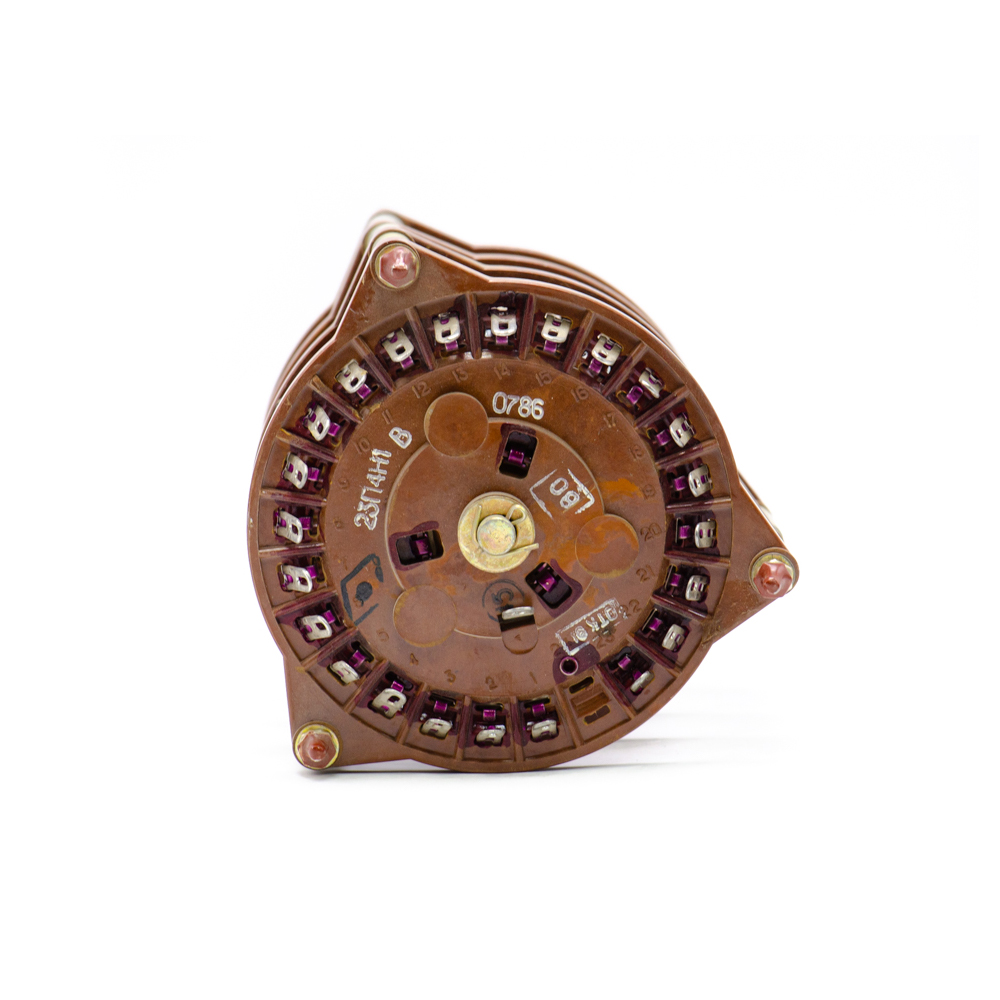

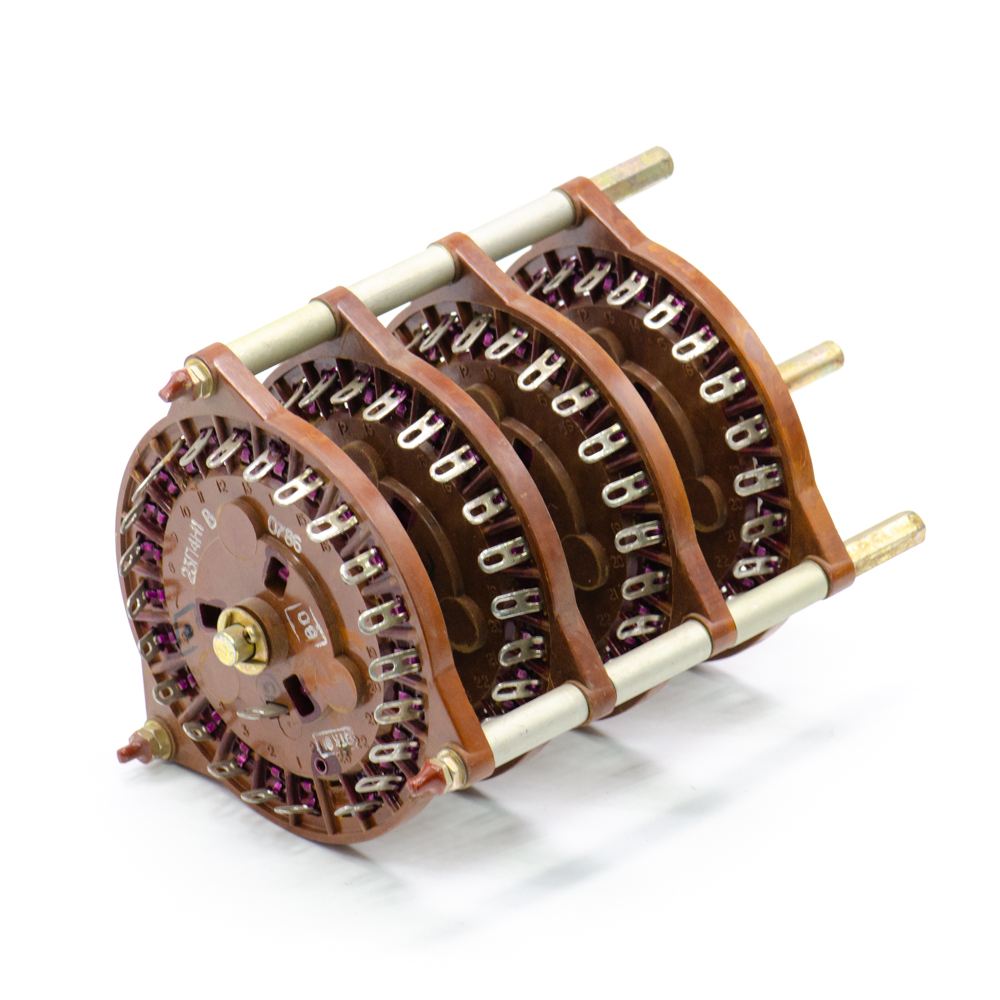

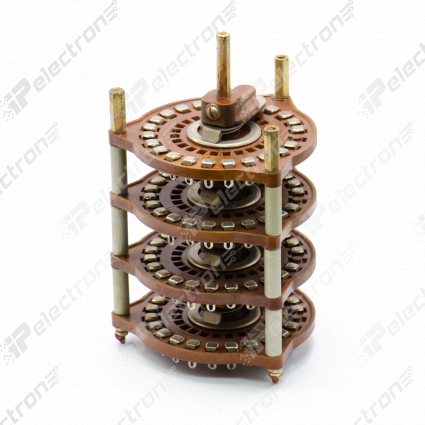

ПЩ-23П4Н1В 23 положения 4 направление 0,5А 220В Переключатель щеточный. АГ0.360.417 ТУ.(арт. BV-3487)

0,3 Ω; АГ0.360.417 ТУ; АО Лтава, Полтава
СССР
Артикул (ID): BV-3487
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АГ0.360.417 ТУ
Подробная документация
ID: 550414
На складе 3 шт
  • Цена от
    Включая НДС
     4131 ₽
  • 1 шт 4131 ₽
Количество
Быстрый заказ

Переключатель щеточный ПЩ-23П4Н1В предназначен для коммутации электрических  цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Условное обозначение: ПЩ - переключатель щеточный; 23П - количество рабочих положений на плате; 4Н – количество направлений (плат) в переключателе; 1 - величина угла между контактами - фиксация через 15⁰; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЩ-23П4Н1В 23 положения 4 направление 0,5А 220В Переключатель щеточный. АГ0.360.417 ТУ.
Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУ АГ0.360.417 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 268,7
Дата выпуска 1985
Транслитерация PSCH-23P4N1 23 positions 4 direction 0.5A 220V Brush Switch
Наличие паспорта - этикетки нет
Вид упаковки самоупаковка
Нормы и требования АГ0.360.417 ТУ
Страна изготовления СССР

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель щеточный
Серия переключателя ПЩ
Количество плат (галет) 4 платы (галеты)
Количество направлений 4 направления
Количество положений 23 положения
Расстояние между платами 23 mm
Угол поворота, градусы 15
Фактическая маркировка 23П4Н1В

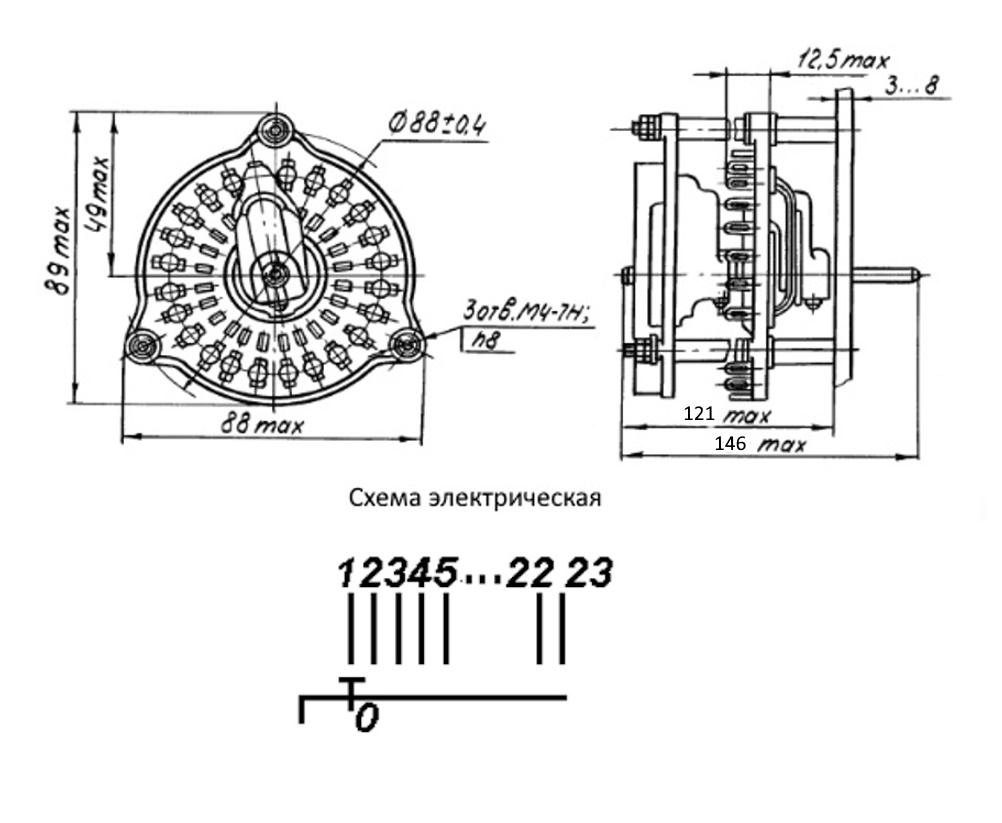

Габаритные размеры L*W*H 89х89х146 mm
Длина вала (длина выступающей части) 26 mm
Установочные размеры крепежное отверстие d = 6,2 mm
Вид выводов под провод
Материал выводов латунь
Покрытие выводов никель (Ni)
Количество выводов 96
Диаметр вала (оси) выступающей части 6 mm
Материал галет (плат) карболит
Метод монтажа механический на панель
Метод монтажа электрический пайка провода
Тип валаi гладкий с конической лыской с резьбой (ОС-6)

Технические характеристики

Коммутируемое напряжение 220 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 0,3 Ω
Момент переключения 0,2 – 1,176 N·m
Коммутируемая мощность, max 110 W

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Минимальная наработка 5000 час.
Ресурс 5000 циклов
Климатическое исполнениеi В- всеклиматическое, тропикоустойчивое исполнение
ПЩ-23П4Н1В 23 положения 4 направление 0,5А 220В Переключатель щеточный. АГ0.360.417 ТУ.   (datasheet)
