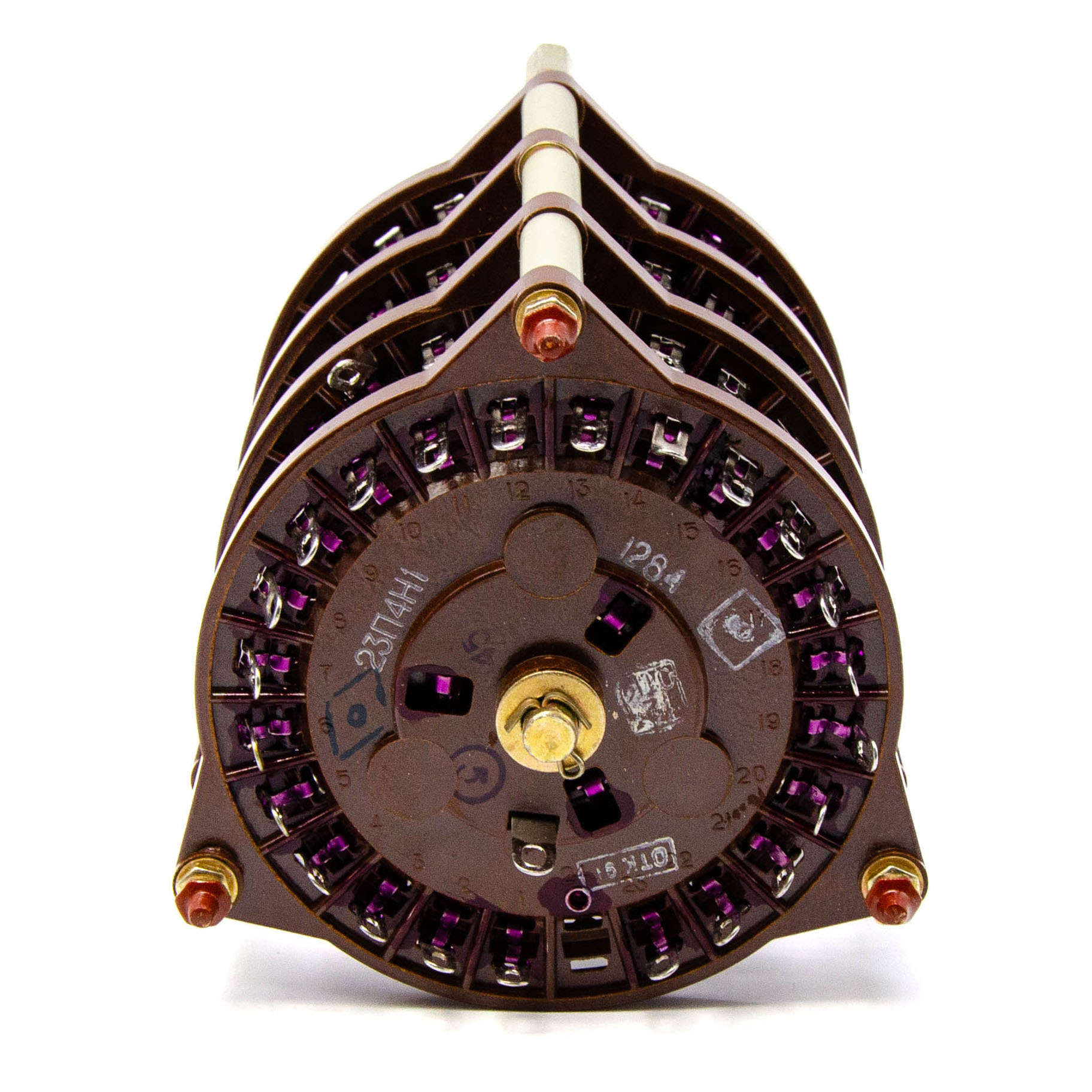

ПЩ-23П4Н1 23 положения 4 направление 0,5А 220В Переключатель щеточный (арт. KT-375)

0,3 Ω; АГО.360.600 ТУ; АО Лтава, Полтава
СССР
Артикул (ID): KT-375
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1976
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГО.360.600 ТУ
Подробная документация
ID: 501469
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Переключатель щеточный ПЩ-23П4Н1 предназначен для коммутации электрических  цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Условное обозначение: ПЩ - переключатель щеточный; 23П - количество рабочих положений на плате; Н 4 – количество направлений (плат) в переключателе; 1 - величина угла между контактами - фиксация через 15⁰. Дополнительная информация - см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУ АГО.360.600 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 268,7
Дата выпуска 1976
Транслитерация PSCH-23P4N1 23 positions 4 direction 0.5A 220V Brush Switch

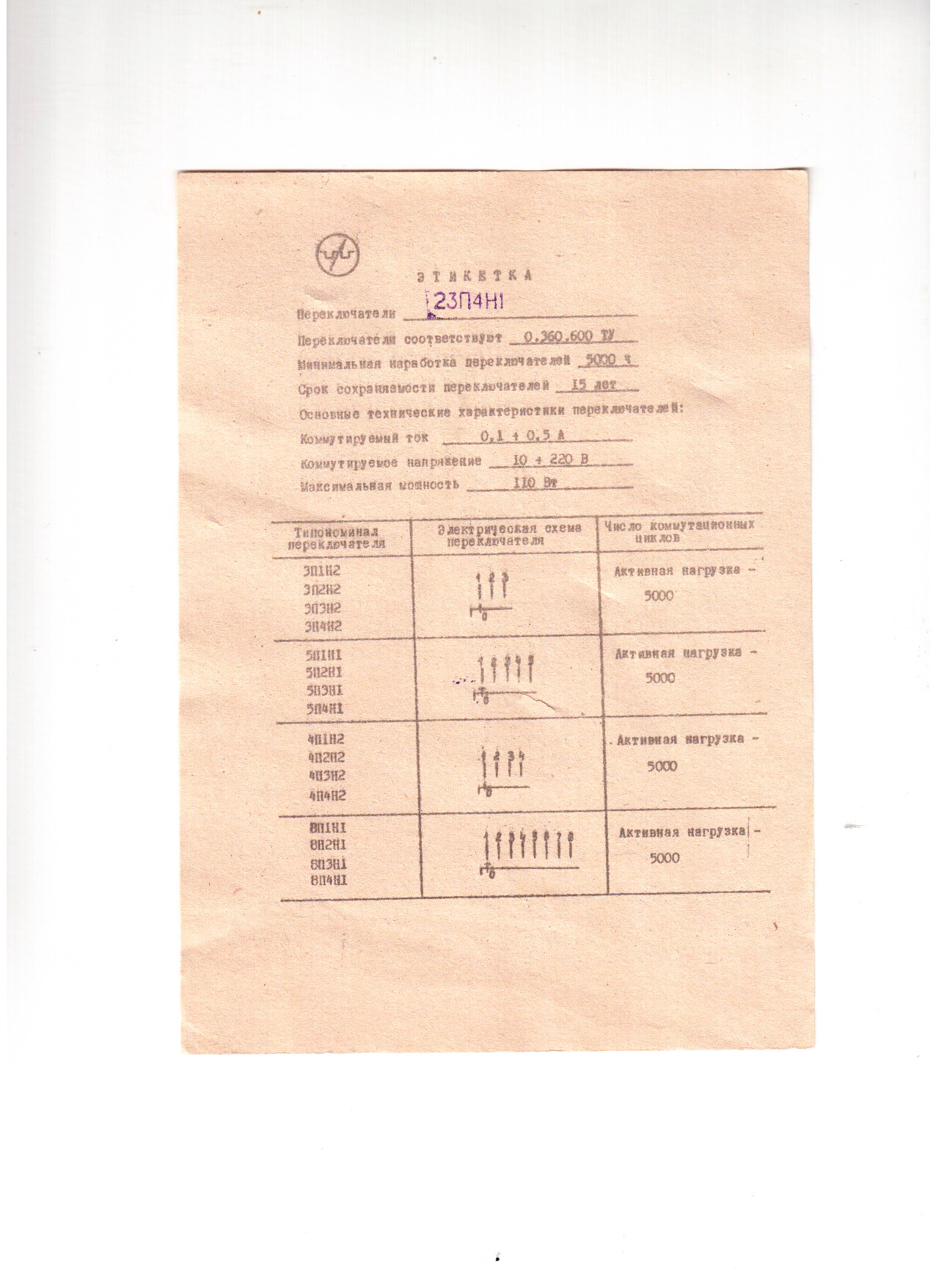

Наличие паспорта - этикетки этикетка
Вид упаковки самоупаковка
Доупаковка промасленная бумага
Нормы и требования АГО.360.600 ТУ
Страна изготовления СССР

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель щеточный
Серия переключателя ПЩ
Количество плат (галет) 4 платы (галеты)
Количество направлений 4
Количество положений 23
Расстояние между платами 23 mm
Угол поворота, градусы 15
Фактическая маркировка 23П4Н1

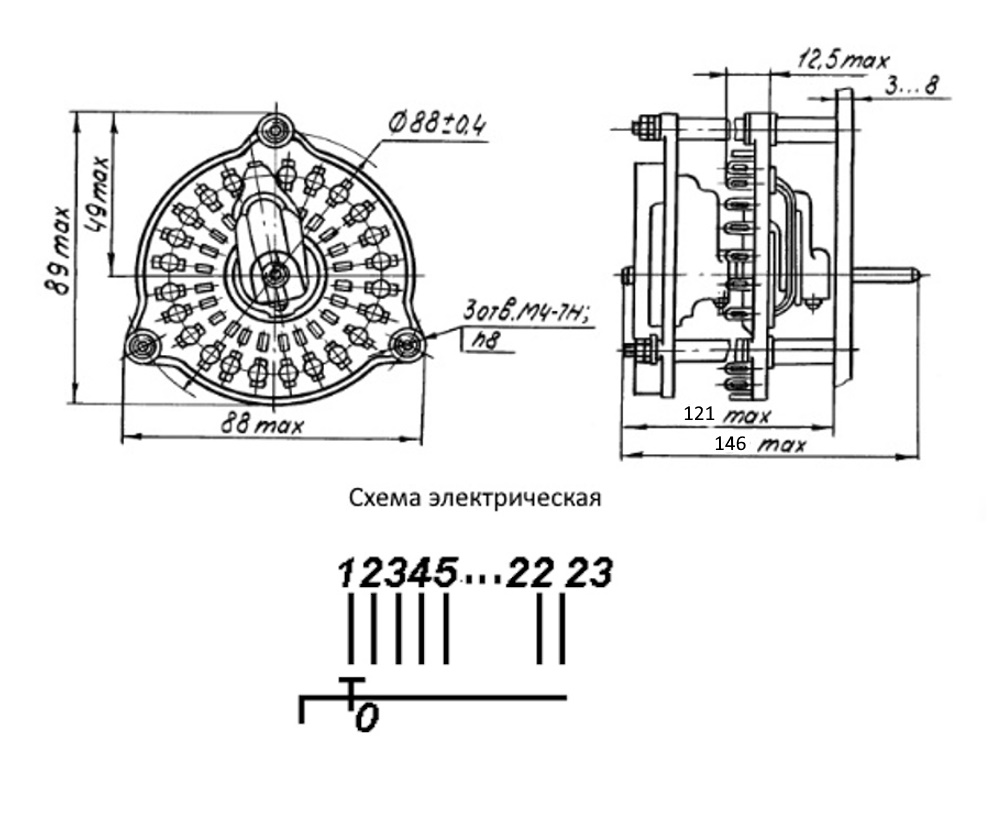

Габаритные размеры L*W*H 89х89х146 mm
Длина вала (длина выступающей части) 26 mm
Установочные размеры крепежное отверстие d = 6,2 mm
Вид выводов под провод
Материал выводов латунь
Покрытие выводов никель (Ni)
Количество выводов 96
Диаметр вала (оси) выступающей части 6 mm
Материал галет (плат) карболит
Метод монтажа механический на панель
Метод монтажа электрический пайка провода

Технические характеристики

Коммутируемое напряжение 220 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 0,3 Ω
Момент переключения 0,2 – 1,176 N·m
Коммутируемая мощность, max 110 W

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Минимальная наработка 5000 час.
Ресурс 5000 циклов
Климатическое исполнениеi УХЛ
Состояние товара с хранения

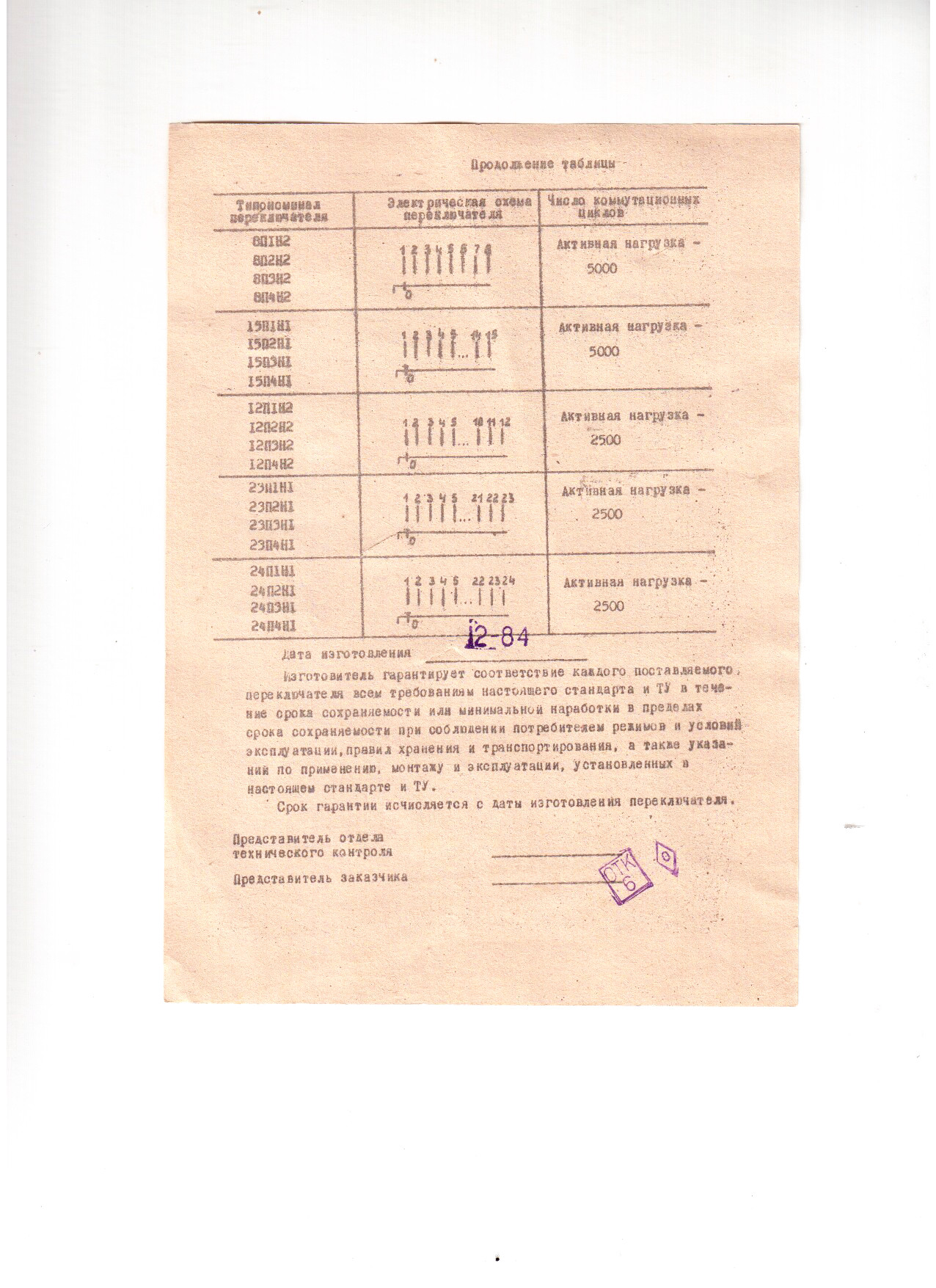

ПЩ-23П4Н1 23 положения 4 направление 0,5А 220В Переключатель щеточный   (datasheet)
