Скидка на Конденсаторы
-20%

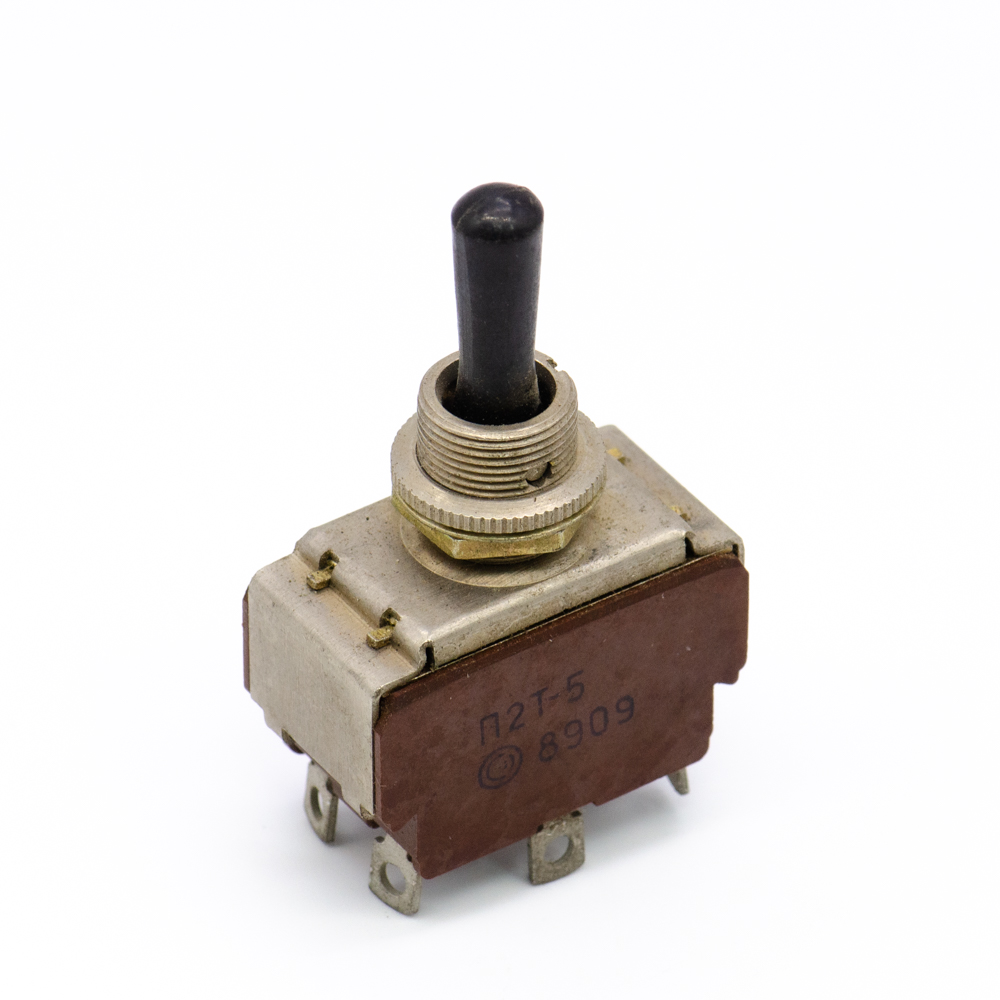

П2Т-5 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2020 (арт. ZO-201)

(on)-off-(on); DP3T; АГ0.360.406ТУ
РОССИЯ
Артикул (ID): ZO-201
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 2020
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.406ТУ
Подробная документация
Аналоги и альтернативы
ID: 328668
На складе 661 шт
  • Цена от
    Включая НДС
     676.67 ₽
  • 1 шт 676.67 ₽
Количество
Быстрый заказ

П2Т-5 Тумблер двухполюсный - перекидной переключатель с фиксацией ручки управления в двух положениях. Структура условного обозначения: П2Т – тип тумблера; 5 – типономинал, определяющий электрическую схему и исполнение ручки; климатическое исполнение – УХЛ (в маркировке не указывается). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 300 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2Т-5 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2020
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.406ТУ
Дата изготовленияi 2020
Вид приемки i "1"- ОТК
Масса изделия, гр 30
Наличие паспорта - этикетки нет
Транслитерация P2T-5 (on)-off-(on), 6A (Amps) 250V (Volts) Two-pole toggle switch, soldering, AG0.360.406TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя П2Т-5
Число полюсов двухполюсный
Наличие фиксации нет фиксации
Наличие индикации (цвет) нет индикации
Количество положений 3 положения
Электрическая схема контактовi DP3T
Электрическая схема коммутации полож.1(-); полож.2(1-5; 2-6); полож.3(1-3; 2-4)
Алгоритм работыi (on)-off-(on)
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя черный
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 23 mm)
Наличие протектора нет
Габаритные размеры L*W*H 33,5х19х60 mm
Длина корпуса 33,5 mm
Ширина корпуса 19 mm
Высота корпуса 25 mm
Фактическая маркировка П2Т-5
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии П2Т..., KN3...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 2,5 - 30 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 150 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 5000 переключений
П2Т-5 (on)-off-(on), 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.406ТУ, 2020   (datasheet)
