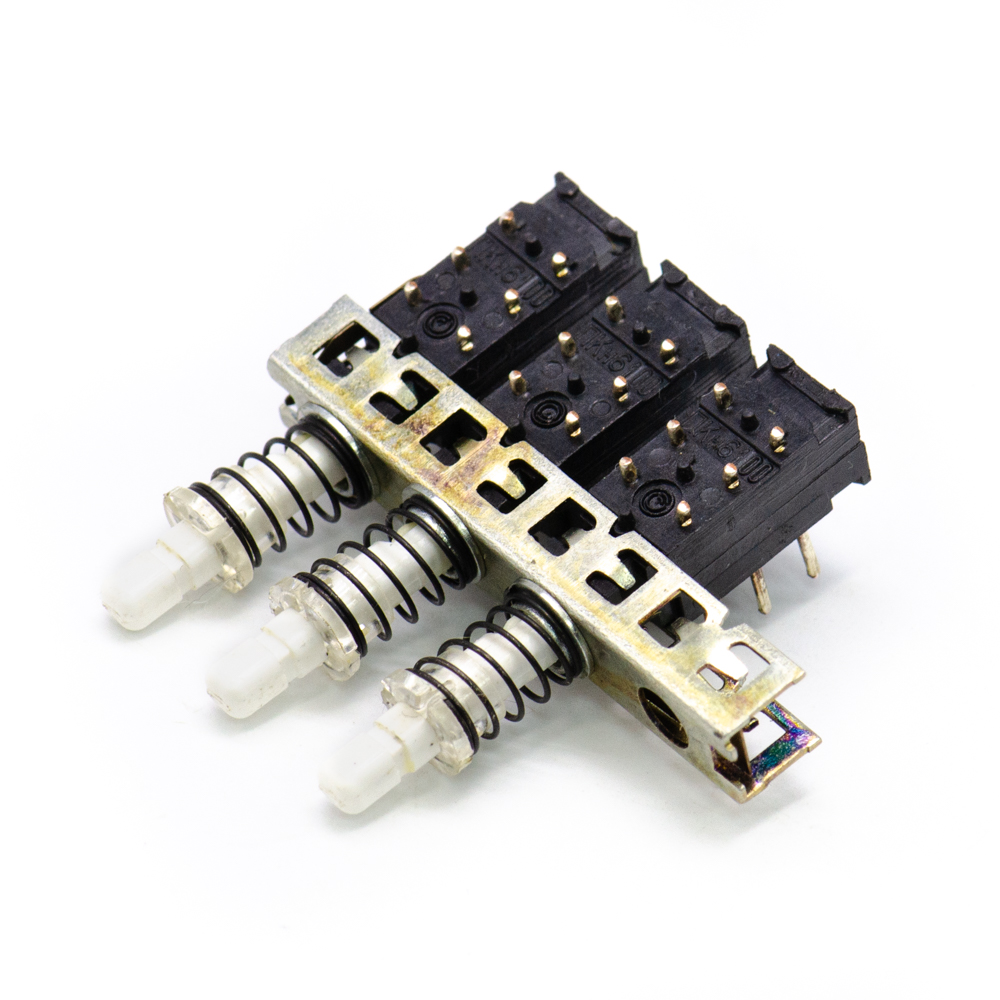

ПКн61-з2-3-2-10-2 Переключатель модульный. АГ0.360.306 ТУ (арт. TF-1650)

Смоленское НПО «ФЕНИКС»; зависимая фиксация; 3
РОССИЯ
Артикул (ID): TF-1650
  • Срок отгрузки со склада 1-2 рабочих дня
  • Дата выпуска 2000
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГ0.360.306 ТУ
Подробная документация
ID: 536894
На складе 7 шт
  • Цена от
    Включая НДС
     131 ₽
  • 1 шт 131 ₽
Количество
Быстрый заказ

ПКн61-з2-3-2-10-2 Переключатель модульный - Предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Расшифровка: ПКн61 – обозначение типа переключателя, з – зависимая фиксация, 2 – обозначение покрытия контактов (серебро), 3 - количество модулей, 2 – после второго дефиса – вариант конструктивного исполнения по расположению выводов и виду крепления (2 – выводы на одну сторону, под печатный монтаж), 10 - число, соответствующее шагу между осями модулей в мм или размер прямоугольной кнопки для переключателей с одним модулем, 2 - число, соответствующее количеству групп коммутации. Кнопка поставляется отдельно. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПКн61-з2-3-2-10-2 Переключатель модульный. АГ0.360.306 ТУ
Торговая марка Смоленское НПО «ФЕНИКС»
Страна изготовления РОССИЯ
Дата изготовленияi 2000-2009
Вид приемки i "1"- ОТК
Масса изделия, гр 8,5
Транслитерация PKn61-z2-3-2-10-2 Modular switch. AG0.360.306 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатель кнопочный
Серия переключателя ПКн
Наличие фиксации есть
Способ фиксации зависимая фиксация
Количество модулей 3
Количество групп коммутации 2
Шаг между осями модулей 10 mm

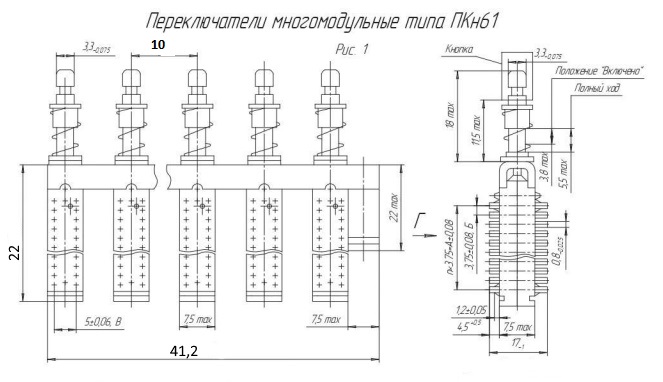

Габаритные размеры L*W*H 41х14х40 mm
Высота корпуса 22 mm
Высота сборки 22 mm
Материал корпуса пластмасса
Метод монтажа механический печатный монтаж
Метод монтажа электрический пайка
Вид выводов штыревые
Материал выводов латунь
Покрытие выводов (Ag) серебро
Расположение выводов одностороннее
Диаметр выводов 0,8 mm
Установочные размеры 41 mm расстояние между монтажными отверстиями
Цвет кнопки поставляется отдельно
Фактическая маркировка ПКн61

Технические характеристики

Рабочий ток постоянный, max 1 A
Рабочий ток переменный, max 1,5 A
Рабочее напряжение, max 250 V
Синусоидальная вибрация: :
- диапазон частот 1-100 Hz
- амплитуда ускорения 50 m/c²
Сопротивление контактов не более 25 mΩ
Сопротивление изоляции 1000 MΩ
Механический удар многократного действия 150 m/c²

Условия эксплуатации

Минимальная наработка 10000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 75% при температуре 30°С
Атмосферное давление 33-780 мм рт.ст.
Климатическое исполнениеi УХЛ
ПКн61-з2-3-2-10-2 Переключатель модульный. АГ0.360.306 ТУ   (datasheet)
