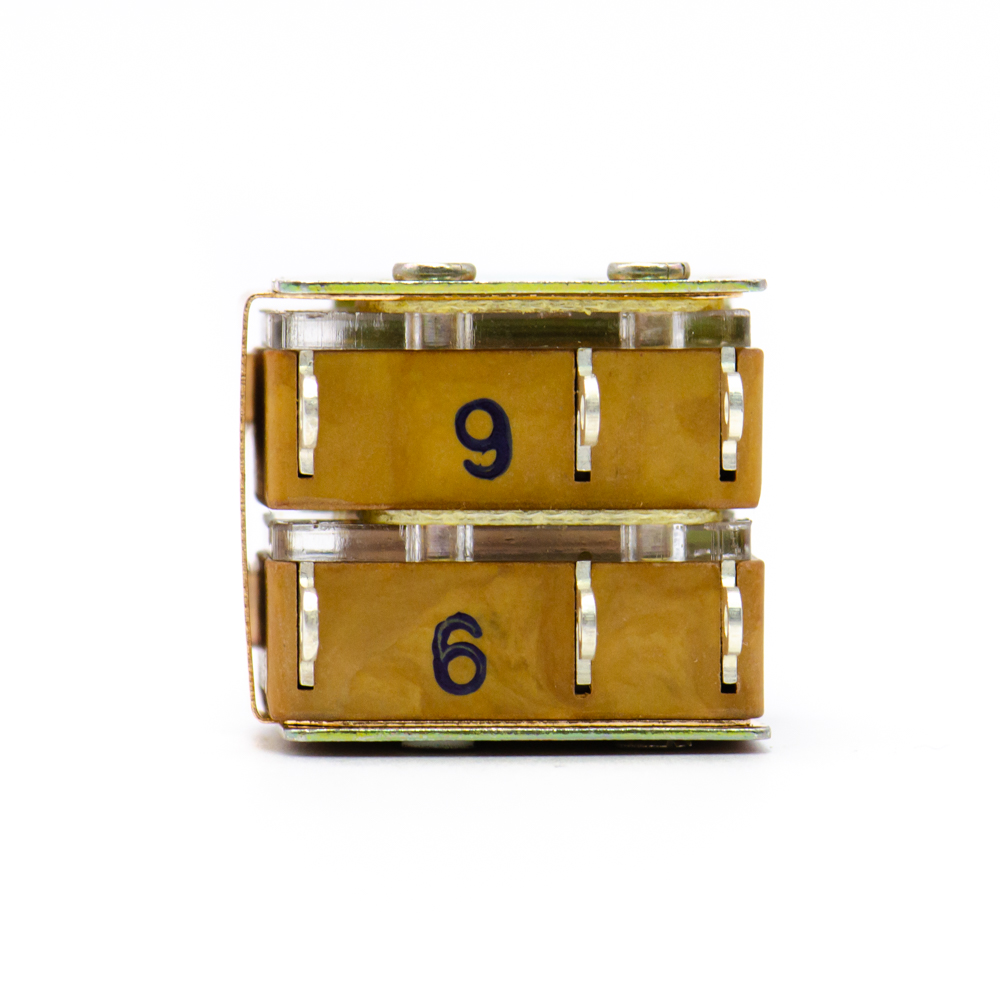

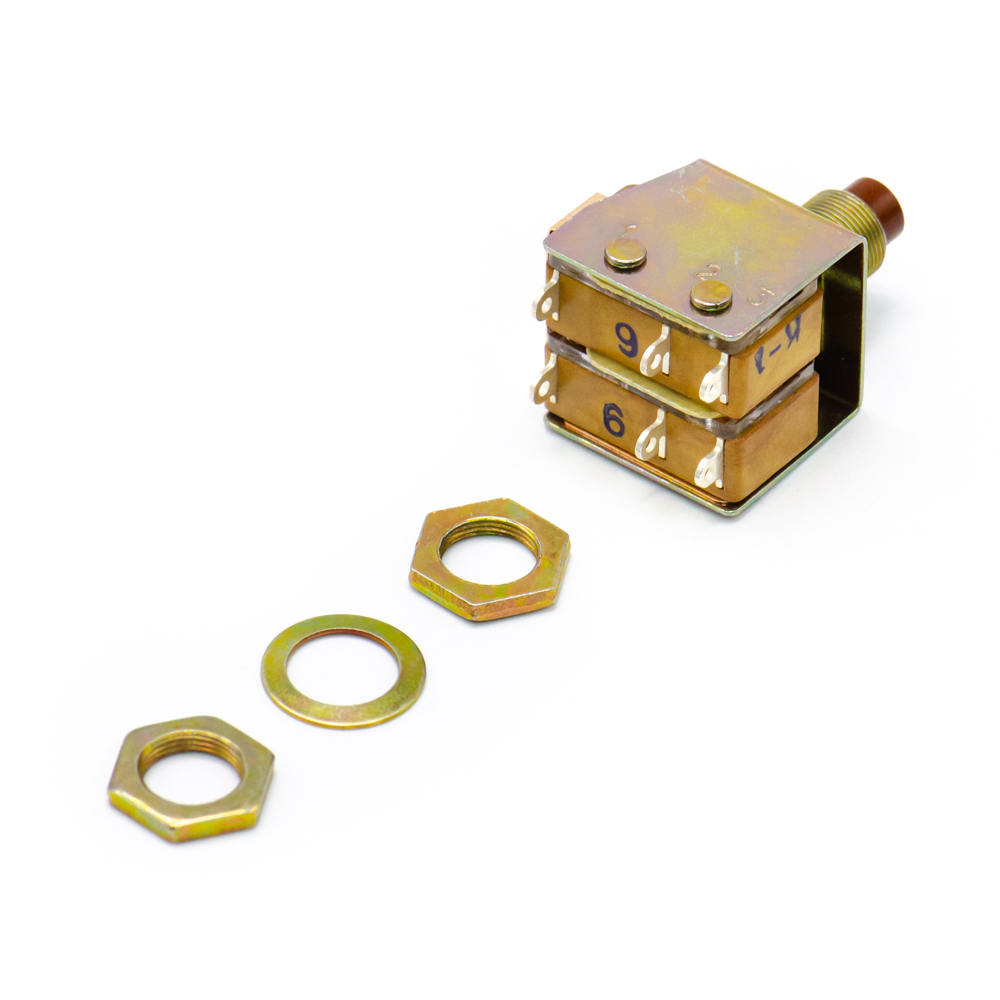

КМ2-1 Микропереключатель двухполюсный, АГ0.360.203ТУ (арт. TF-350)

Кнопки КМ2-1 малогабаритные двухполюсные с двумя переключающими контактами без фиксации в нажатом положении. Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А. Используется для работы в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения. Расшифровка условного обозначения КМ2-1: КМ - кнопка малогабаритная; 2 - число базовых микропереключателей; 1 - обозначение конструкции, выполненной с использованием микропереключателя МП3-1. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование КМ2-1 Микропереключатель двухполюсный, АГ0.360.203ТУ
Торговая марка Кузбассрадио
Страна происхождения РОССИЯ
ТУ АГ0.360.203ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 16,07
Дата выпуска 2025
Наличие паспорта - этикетки этикетка
Транслитерация KM2-1 Two-pole microswitch, AG0.360.203TU
Состояние упаковки самоупаковка
Кратность отгрузки 1

Основные параметры

Функциональная группа кнопка ручного управления
Типономинал / Типоконструкция двухполюсный
Наличие фиксации нет
Наличие индикации (цвет) отсутствует
Покрытие выводов или контактов Ag (серебро)
Метод монтажа объёмный
Алгоритм работыi on-(on)
Фактическая маркировка КМ2-1В

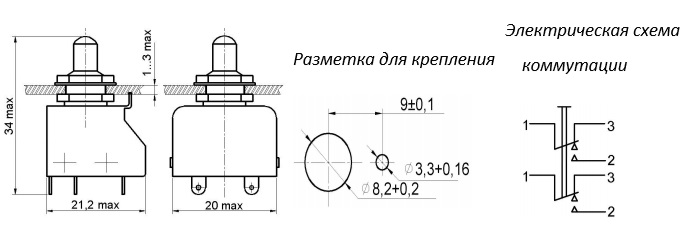

Габаритные размеры L*W*H 21,2х19х34 mm
Длина корпуса 21,2 mm
Ширина корпуса 19 mm
Высота корпуса 17 mm
Материал корпуса карболит
Материал ручки(кнопки)-толкателя пластмасса
Установочные размеры крепёжное отверстие Ø8,2 mm
Число полюсов двухполюсный

Технические характеристики

Номинальное напряжение (перемен. ток) 0,5-250 V
Номинальное напряжение (пост. ток) 0,5 - 30 V
Рабочий ток (переменный) 0,0005 - 3 А
Рабочий ток (постоянный) 0,0005 - 4 А
Максимальная коммутир.мощность 300 W
Усилие или момент переключения 2,45 - 12,8 N
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V
Номинальное напряжение 250 V

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 16000 циклов
Срок отгрузки со склада 1 день (в наличии)
Загрузка...
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): SN-9654
M600 (+4 насадки) Термофен
  • 2345 1 шт.
Артикул (ID): SN-9657
AT8B 100Вт 11 Клеевой пистолет
Артикул (ID): TN-62
Suitool 134007 Набор инструментов
Артикул (ID): TN-65
8РК-023(1,5-6мм) Набор ключей шестигранных
Артикул (ID): TN-68
Jakemy JM-6093 Набор инструментов
Артикул (ID): OP-1514

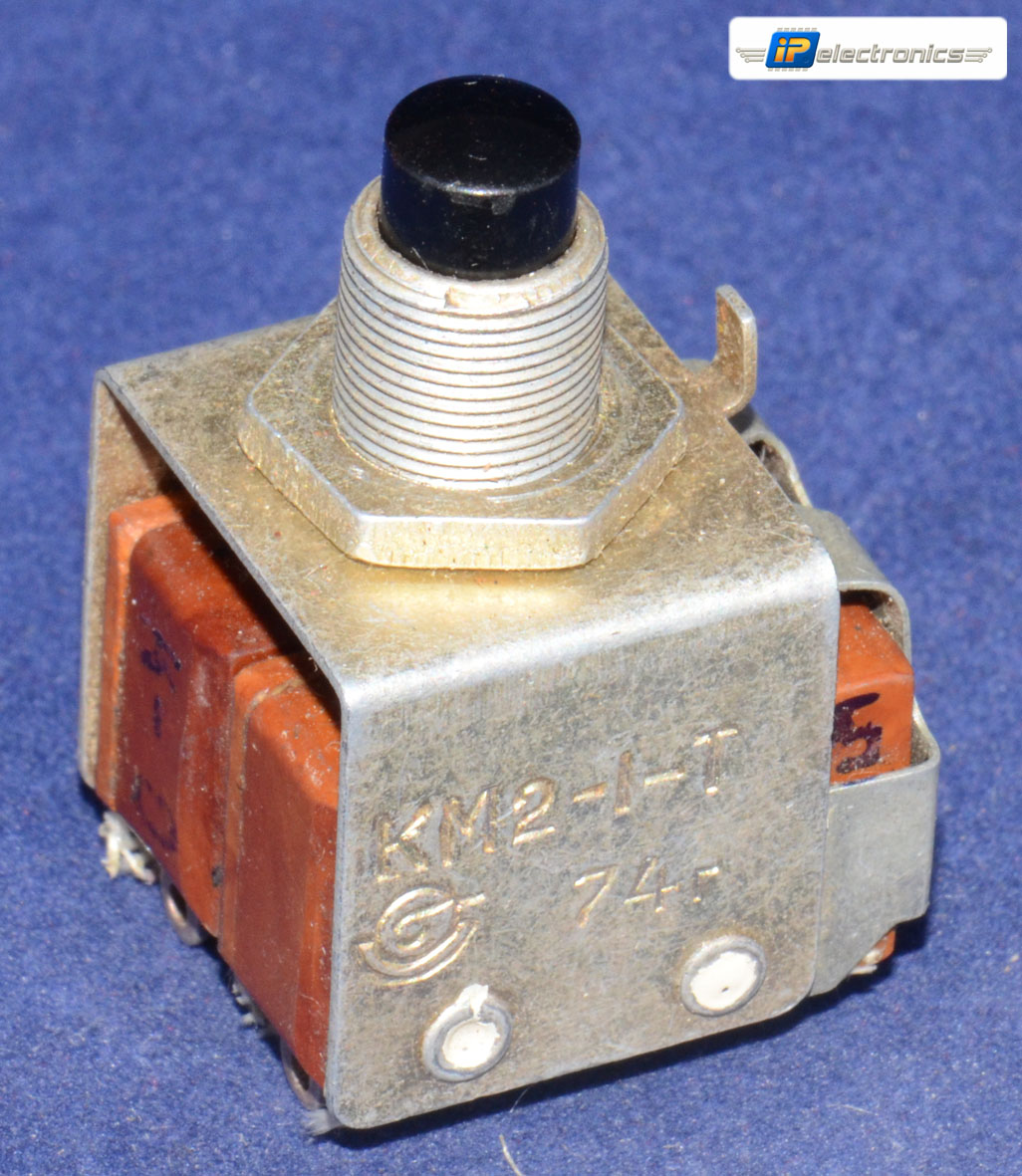

КМ2-1-Т Микропереключатель двухполюсный.
