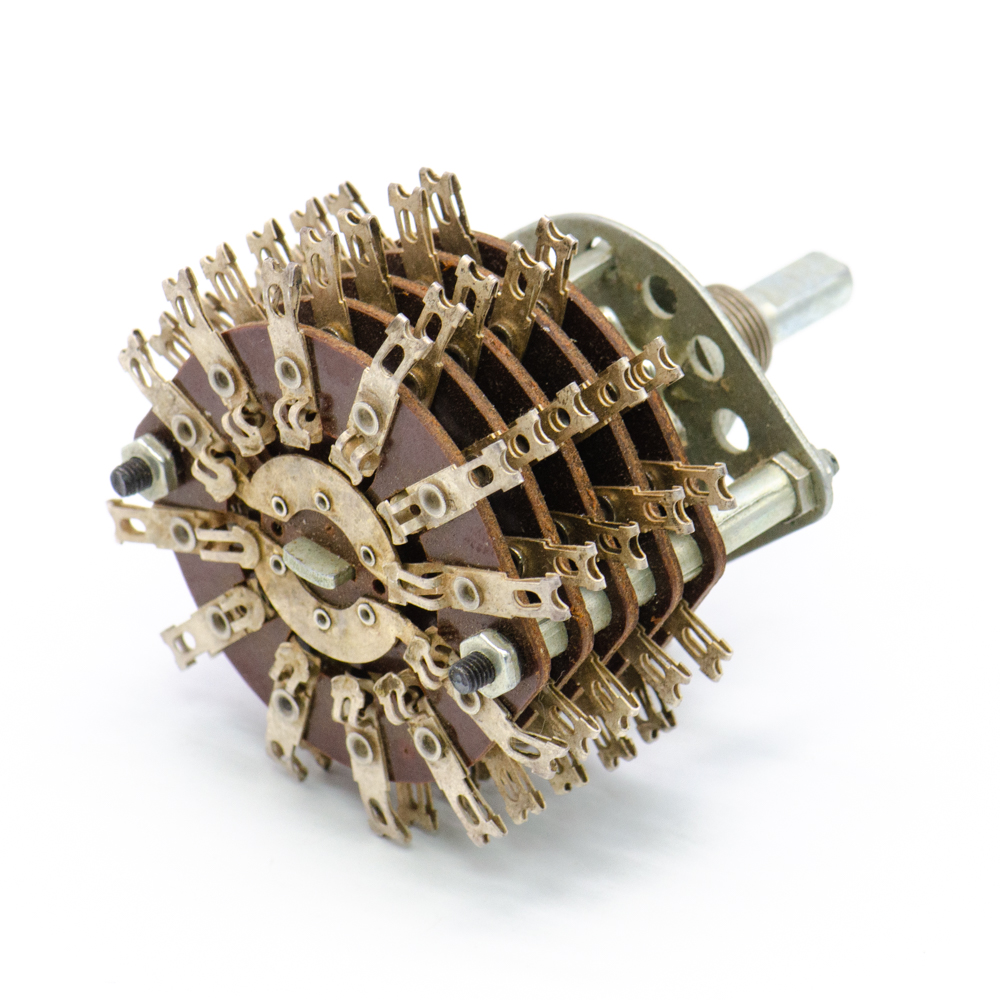

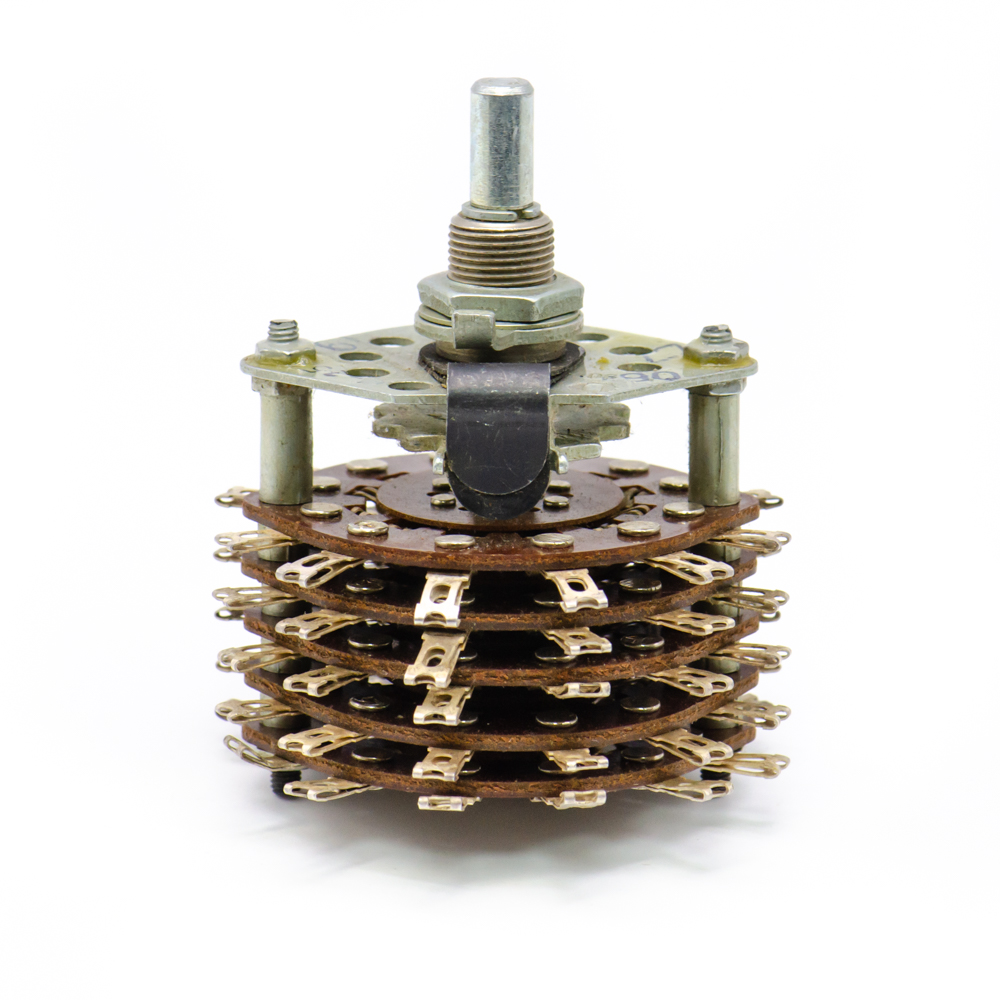

| Наименование | ПГГ-5П10Н-4А 5 положений 10 направлений 3A(Ампер) 350V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, АГ0.360.204ТУ |
| Торговая марка |
Кузбассрадио
|
| Страна изготовления | СССР |
| Дата изготовленияi | 1976-1991 |
| Нормы и требования | АГ0.360.204ТУ |
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 130 |
| Наличие паспорта - этикетки | нет |
| Транслитерация | PGG-5P10N-4A 5 positions 10 directions 3A(Ampere) 350V(Volt) shaft VS-3 (solid with straight line) Galetny switch, AGO360.204 TU |
| Вид упаковки | картонная коробка (20 шт) |
| Состояние упаковки | заводская |
| Функциональная группа | Переключатели |
| Функциональный тип | Переключатель галетный |
| Серия переключателя | ПГГ |
| Конструкция переключателя | открытого типа (без корпуса) |
| Количество направлений | 10 направлений |
| Количество положений | 5 положений |
| Расстояние между платами | межплатное расстояние 4 mm |
| Количество плат (галет) | 5 плат (галет) |
| Материал галет (плат) | гетинакс |
| Угол поворота, градусы | 30 |
| Тип валаi | сплошной с прямой лыской (ВС-3) |
| Форма вала | круглая |
| Диаметр вала (выступающей части) | 6 mm |
| Длина вала (длина выступающей части) | 20 mm |
| Количество выводов | 60 |
| Вид выводов | под пайку |
| Материал выводов | латунь |
| Покрытие выводов | (Ag) серебро |

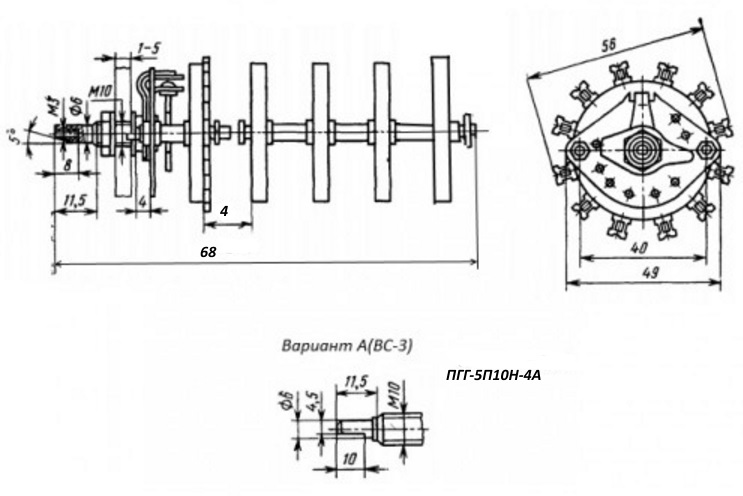

| Габаритные размеры L*W*H | 56х56х68 mm |
| Метод монтажа механический | на панель (М10х0,75 L=10 mm) |
| Метод монтажа электрический | пайка |
| Установочные размеры | крепежное отверстие d = 10,2 mm |
| Диаметр установочного отверстия | 10,2 mm |
| Толщина панели | 1 - 5 mm |
| Тип ручки | ручка поставляется отдельно |
| Фактическая маркировка | отсутствует |
| Аналогичные серии | ПГК…, ПГГ…, KTZ… |
| Другие наименования | галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель… |
| Коммутируемое напряжение | 350 V |
| Коммутируемый ток | 3 А |
| Максимальная коммутир.мощность | 70 W |
| Усилие или момент переключения | 0,39 – 1,17 N·m |
| Сопротивление контактов не более | 30 mΩ |
| Сопротивление изоляции | 1000 MΩ |
| Электрическая прочность изоляции | 1000 V |
| Электрическая схема контактов галетных переключателей | 5 положений 10 направлений |
| Вид нагрузки | активная, индуктивная |
| Режим работы (род тока) | постоянный, переменный |
| Емкость между каждыми двумя контактами, не более | 1,5 pf |
| Емкость между корпусом и любым контактом, не более | 5 pf |
| Климатическое исполнениеi | УХЛ |
| Интервал рабочих температур | от -60 до +70°C |
| Ресурс | 5000 переключений |
| Минимальная наработка | 5 000 час. |
| Относительная влажность | 98% при температуре +25°С |
| Атмосферное давление | от 0,66 до 106,6 kPa |
| Минимальный срок сохраняемости, лет | 12 лет |
