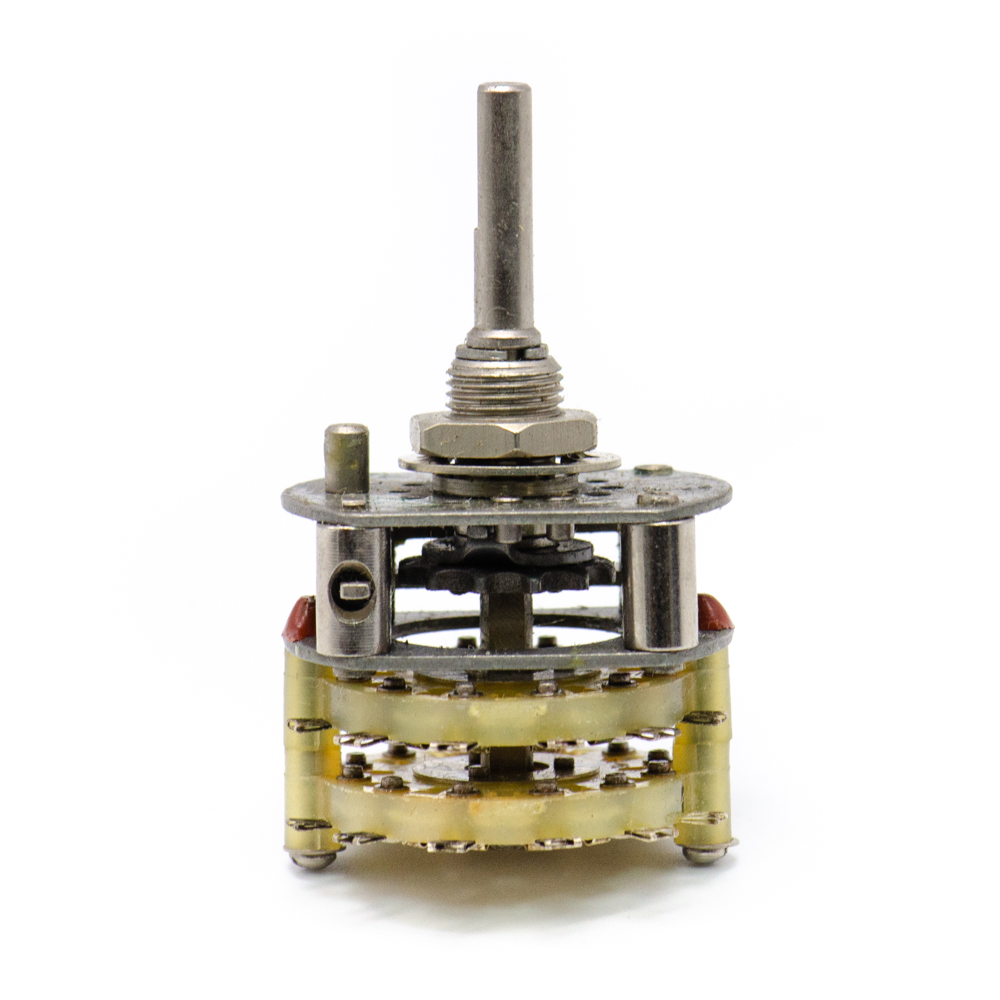

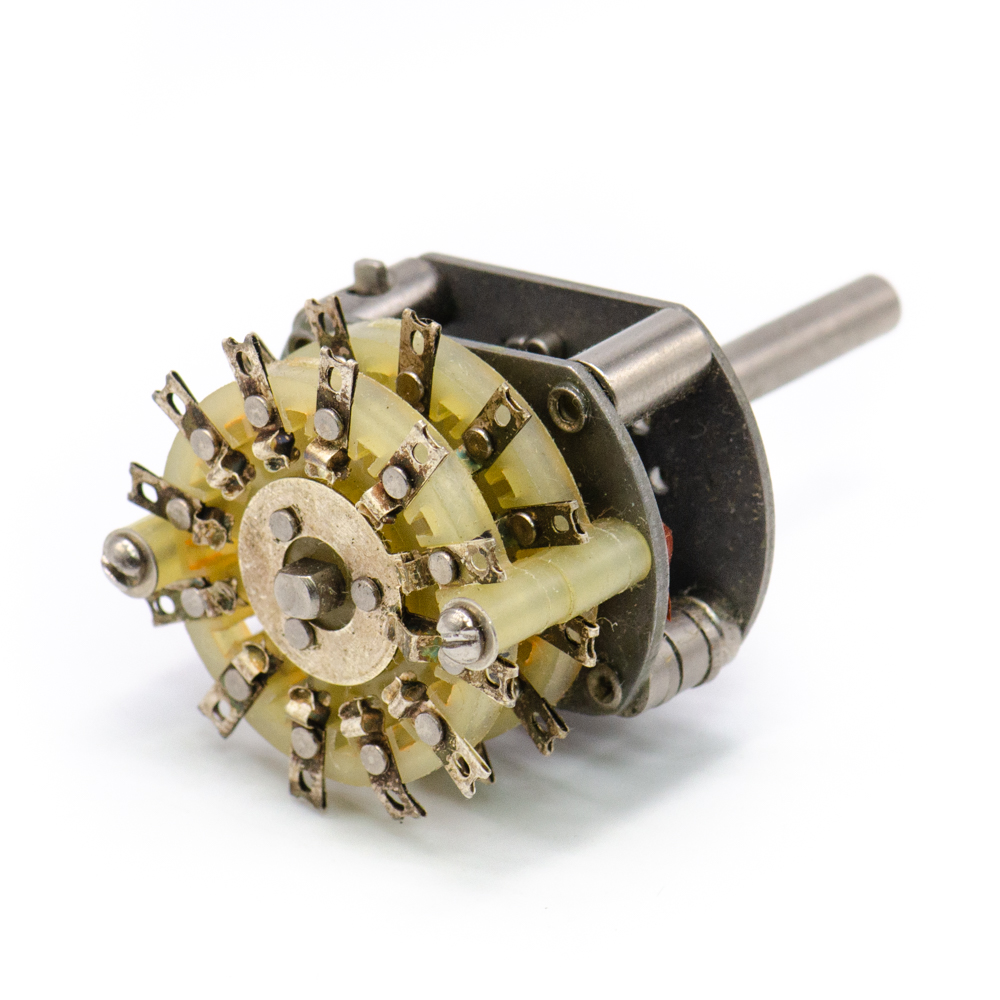

| Наименование | ПГ3-11П2НВ 11 положений 2 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.048ТУ |
| Торговая марка |
АО Лтава, Полтава
|
| Страна изготовления | СССР |
| Дата изготовленияi | 1976-1991 |
| Нормы и требования | ОЮ0.360.048ТУ |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 32,85 |
| Наличие паспорта - этикетки | нет |
| Транслитерация | PG3-11P2NV 11 positions 2 directions 0.5A(Ampere) 250V(Volt) shaft VS-3 (solid with straight line) Galetny switch, OY0.360.048TU |
| Вид упаковки | картонная коробка (20 шт) |
| Состояние упаковки | заводская |
| Функциональная группа | Переключатели |
| Функциональный тип | Переключатель галетный |
| Серия переключателя | ПГ3 |
| Конструкция переключателя | открытого типа (без корпуса) |
| Количество направлений | 2 направления |
| Количество положений | 11 положений |
| Расстояние между платами | межплатное расстояние 4 mm |
| Количество плат (галет) | 2 платы (галеты) |
| Материал галет (плат) | пластмасса |
| Угол поворота, градусы | 15 |
| Тип валаi | сплошной с прямой лыской (ВС-3) |
| Форма вала | круглая |
| Диаметр вала (выступающей части) | 4 mm |
| Длина вала (длина выступающей части) | 16 mm |
| Количество выводов | 24 |
| Вид выводов | под пайку |
| Материал выводов | латунь |
| Покрытие выводов | (Ag) серебро |

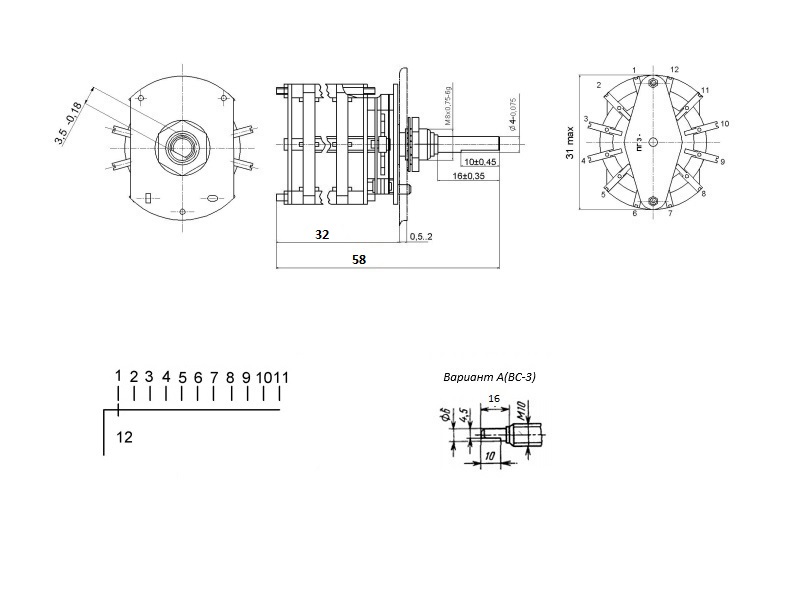

| Габаритные размеры L*W*H | 31х31х58 mm |
| Метод монтажа механический | на панель (М8х0,75 L=6 mm) |
| Метод монтажа электрический | пайка |
| Установочные размеры | крепежное отверстие d = 8,2 mm |
| Диаметр установочного отверстия | 8,2 mm |
| Толщина панели | 3 mm |
| Тип ручки | К (клювик) поставляется отдельно |
| Фактическая маркировка | ПГ3-11П2НВ |
| Аналогичные серии | ПГК…, ПГГ…, KTZ… |
| Другие наименования | галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель… |
| Коммутируемое напряжение | 250 V |
| Коммутируемый ток | 0,5 А |
| Максимальная коммутир.мощность | 25 W |
| Усилие или момент переключения | 0,15 – 0,7 N·m |
| Сопротивление контактов не более | 0,02 Ω |
| Сопротивление изоляции | 1000 MΩ |
| Электрическая прочность изоляции | 750 V |
| Электрическая схема контактов галетных переключателей | 11 положений 2 направления |
| Вид нагрузки | активная, индуктивная |
| Режим работы (род тока) | постоянный, переменный |
| Емкость между каждыми двумя контактами, не более | 1,5 pf |
| Емкость между корпусом и любым контактом, не более | 4 pf |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Интервал рабочих температур | от -60 до +85°C |
| Ресурс | 5000 переключений |
| Минимальная наработка | 25 000 час. |
| Относительная влажность | 98% при температуре +35°С |
| Атмосферное давление | 0,66 -106,6 kPa |
| Минимальный срок сохраняемости, лет | 25 лет |
