Скидка на  Провода и кабели
-20%

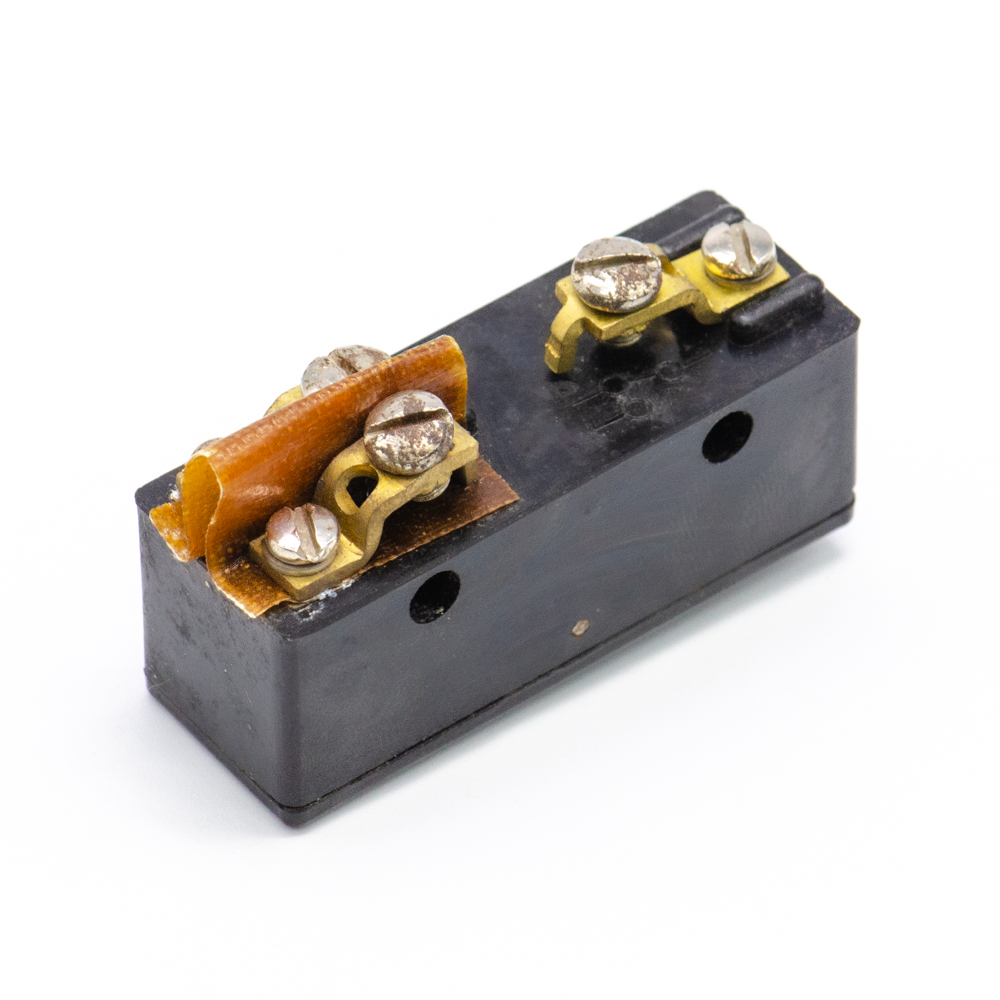

Уценка МП2101 исп.3 под винт толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель, ТУ 16-526.322-78(арт. TB-9140)

on - (off); ООО «Московское учебно-производственное предприятие №13 ВОС»; толкатель
СССР
Артикул (ID): TB-9140
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) -
  • Вид приемки "1"- ОТК
  • ТУ ТУ 16-526.322-78
Подробная документация
Аналоги и альтернативы
ID: 532465
На складе 1 шт
  • Цена от 115 ₽
  • 1 шт 115 ₽
Количество
Быстрый заказ

Причина уценки: окись крепежа. МП2101 исп.3 под винт толкатель, предназначен для коммутации электрических цепей управления переменного тока напряжением до 380В частотой 50 Гц и 60 Гц, постоянного тока напряжением до 220В. Номинальный ток – 2,5А. Контактная группа 1 размыкающий, микровыключатель выполняет функцию выключения одного направления цепи. Расшифровка: МП – серия микропереключателя, 2 – номер разработки, 1 – степень защиты по ГОСТ 14255-69 (IP00), 01 – вид привода (толкатель), исп.3 – способ присоединения монтажных проводов: (под винт). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка МП2101 исп.3 под винт толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель, ТУ 16-526.322-78
Торговая марка ООО «Московское учебно-производственное предприятие №13 ВОС»
Страна происхождения СССР
Нормы и требования ТУ 16-526.322-78
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 26
Транслитерация MP2101 version 3 under screw pusher 2.5A(Amper) 220VDC(Volt) 380VAC(Volt) Microswitch, TU 16-526.322-78
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП2
Исполнение исполнение 3
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 4 ± 2,5 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический провод
Способ присоединения проводов под винт

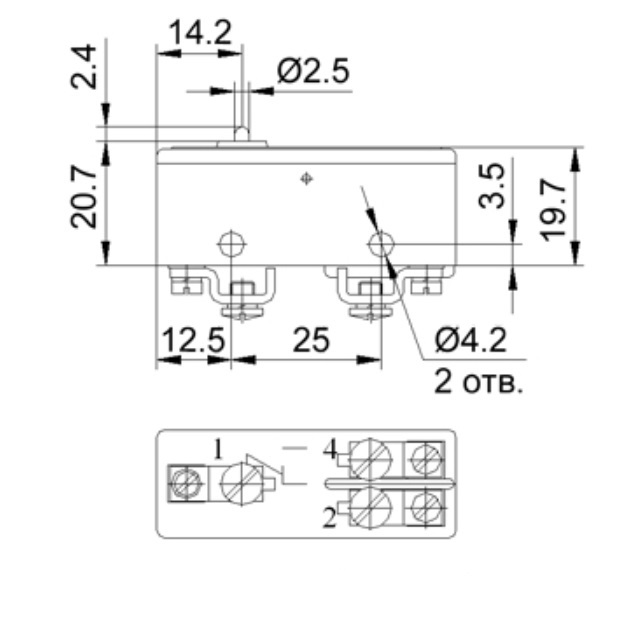

Установочные размеры 25 mm расстояние между монтажными отверстиями
Алгоритм работыi on - (off)
Электрическая схема контактов микропереключателей 1 размык.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 50х18х25 mm
Высота корпуса 19,7 mm
Длина корпуса 50 mm
Ширина корпуса 18 mm
Материал корпуса бакелит
Вид толкателя толкатель
Рабочий ход толкателя 0,4 +0,3/-0,2 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя без покрытия
Цвет толкателя серый
Высота ручки толкателя 3 mm
Вид выводов винтовые
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка МП2101 У4

Технические характеристики

Номинальный ток 2,5 A
Номинальное напряжение 220 VDC; 380 VAC
Коммутируемая мощность, max до 300 W

Условия эксплуатации

Степень защиты IPi IP00
Интервал рабочих температур от -45 до +80°C
Климатическое исполнениеi У4
Относительная влажность 80% при температуре 20°С
Ресурс 16 000 000 циклов
Уценка МП2101 исп.3 под винт толкатель 2,5A(Ампер) 220VDC(Вольт) 380VAC(Вольт) Микропереключатель, ТУ 16-526.322-78   (datasheet)
