MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель. (арт. TC-1895)

on-(on); RUICHI; планка с роликом
КИТАЙ
Артикул (ID): TC-1895
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 225922
На складе 27 шт
  • Цена от
    Включая НДС
     26 ₽
  • 1 шт 28 ₽
  • от 10 шт 26 ₽
Количество
Быстрый заказ

Микропереключатель с планкой и роликом RUICHI MSW-13, ON-(ON), 5 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель.
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна происхождения КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 2,55
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя MSW
Исполнение планка с роликом
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 9,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 размык.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 19,8x6,4x23 mm
Высота корпуса 10,2 mm
Длина корпуса 19,8 mm
Ширина корпуса 6,4 mm
Материал корпуса пластик
Вид толкателя планка с роликом
Рабочий ход толкателя 1,2 mm
Материал ручки(кнопки)-толкателя металл с метал.роликом
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Высота ручки толкателя 10 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов (Ag) серебро

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 250 VAC
Коммутируемая мощность, max 1,25 kW
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -25 до +80°C
Ресурс 100000 циклов
MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель.   (datasheet)
MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель.   (сертификат)

Полные аналоги

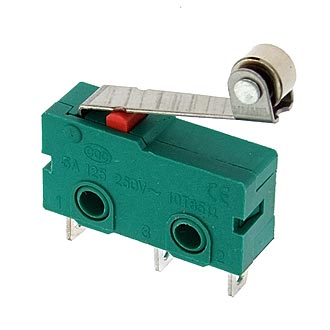

MSW-13 под пайку планка с роликом 5A(Ампер) 250VAC(Вольт) Микропереключатель, фото
