МП5 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель

Скидка на Индикация и светодиоды

-20%

МП5 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель (арт. OP-1639)

АО «НПП Кузбассрадио»; кнопка

к сравнению отложить

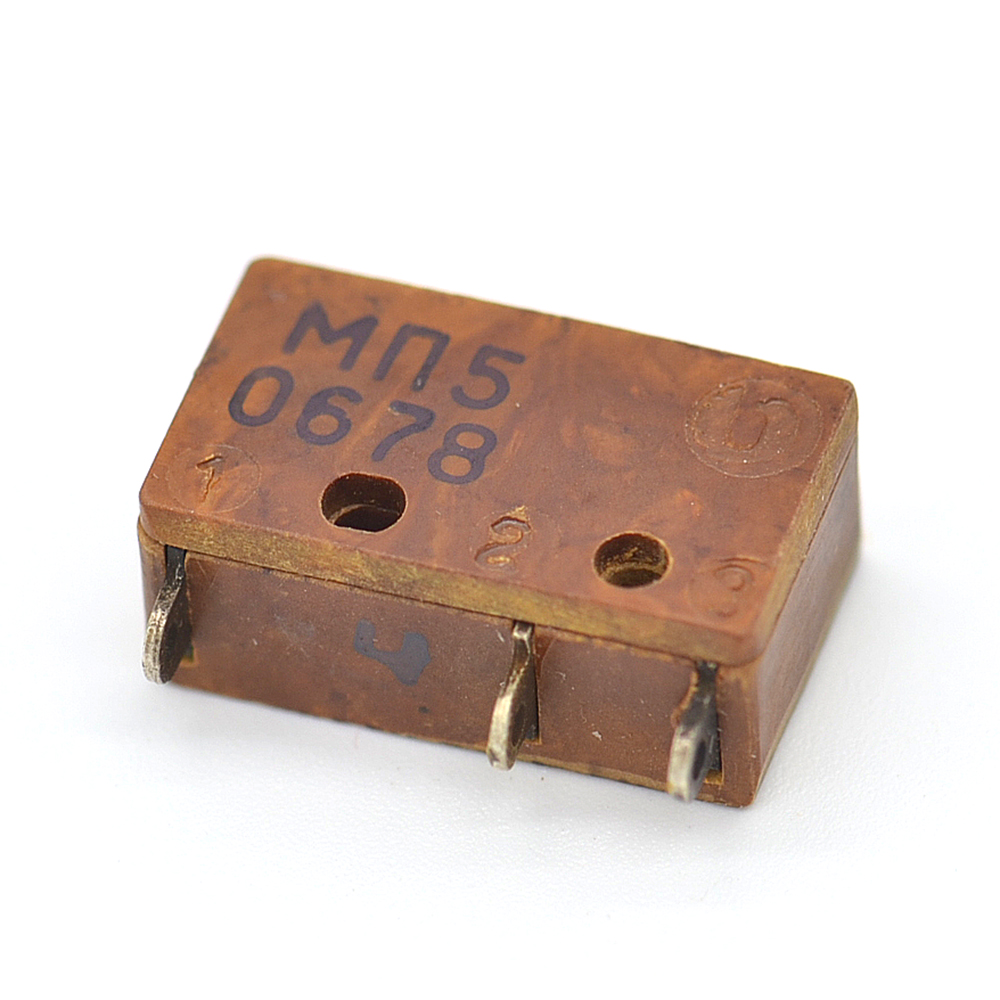

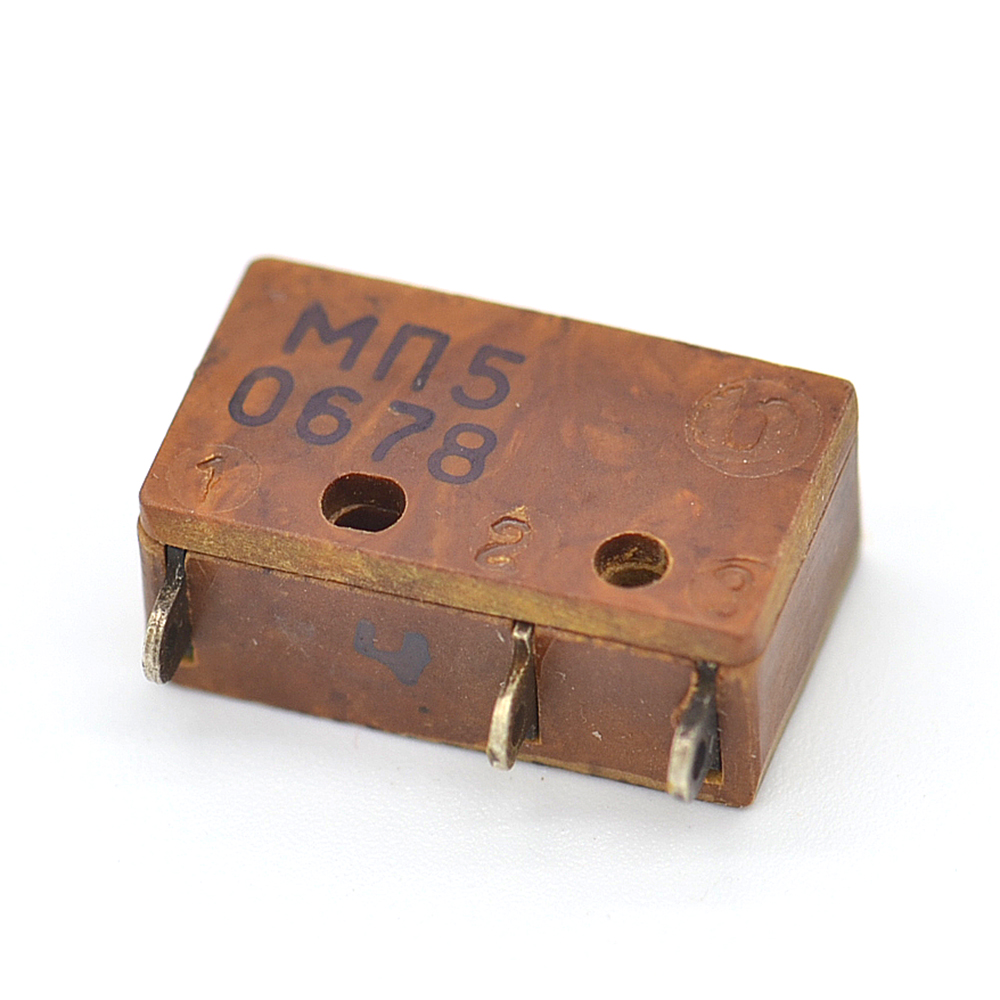

МП5 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель фото

Кузбассрадио

Артикул (ID): OP-1639

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1975-1987
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ УС0.360.074ТУ

Подробная документация

Аналоги и альтернативы

ID: 255598

На складе 13 шт

Цена от
Включая НДС
49 ₽
1 шт. 55 ₽
от 5 шт. 49 ₽

Количество

Быстрый заказ

МП5 Микропереключатель – однополюсный, малогабаритный с одним переключающим контактом.
Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А. Используются для работы в качестве микропереключателей в системах управления и сигнализации электронной аппаратуры общего и специального назначения. Микропереключатели типа МП выпускаются 2 типоразмеров и 5 типономиналов. Микропереключатели выполнены в карболитовых корпусах и крепятся двумя винтами через отверстия в корпусе. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	Кузбассрадио
Страна происхождения
Нормы и требования	УС0.360.074ТУ
Дата изготовленияi	1976-1991
Вид приемки i	"1"- ОТК
Масса изделия, гр	3,15
Транслитерация	MP5 solder button 0.2A(Ampere) 30VDC(Volt) 250VAC(Volt) Microswitch
Наличие паспорта - этикетки	нет
Вид упаковки	самоупаковка, заводская
Состояние упаковки	самоупаковка

Основные параметры

Функциональная группа	Коммутационные изделия
Функциональный тип	микропереключатель
Серия переключателя	МП
Число полюсов	однополюсный
Количество положений	2
Наличие фиксации	нет
Количество фиксированных положений	1
Усилие срабатывания	0,98-2,94 N
Усилие обратного срабатывания	0,39 N
Метод монтажа механический	на панель, крепление корпуса винтовое
Метод монтажа электрический	пайка
Способ присоединения проводов	пайка

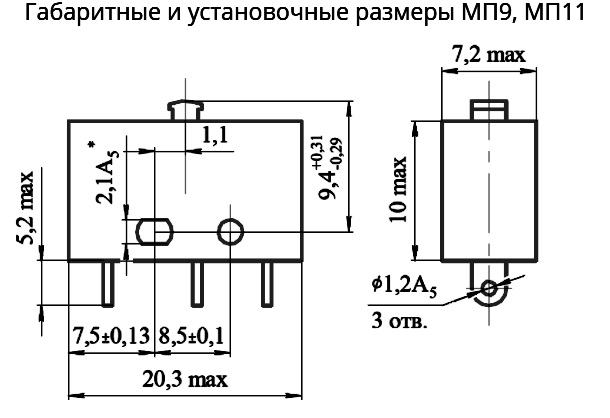

Установочные размеры	8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi	on-(on)
Электрическая схема контактов микропереключателей	1 перекл.
Наличие индикации (цвет)	нет
Габаритные размеры LWH	20,3х8,2х17,6
Высота корпуса	10 mm
Длина корпуса	20,3 mm
Ширина корпуса	8,2 mm
Материал корпуса	карболит
Вид толкателя	кнопка
Рабочий ход толкателя	0,15 - 0,6 mm
Материал ручки(кнопки)-толкателя	карболит
Покрытие ручки толкателя	без покрытия
Цвет толкателя	коричневый
Высота ручки толкателя	3 mm
Вид выводов	лепесток
Материал выводов	латунь
Покрытие выводов	(Ag) серебро
Фактическая маркировка	МП5

Технические характеристики

Номинальный ток	0,2 A
Номинальное напряжение	30 VDC; 250 VAC
Коммутируемая мощность, max	300 W
Сопротивление контактов не более	50 mΩ
Сопротивление изоляции	1000 MΩ
Электрическая прочность изоляции	750 V

Условия эксплуатации

Интервал рабочих температур	от -60 до +125°C
Климатическое исполнениеi	УХЛ
Относительная влажность	98% при температуре +35°С
Минимальная наработка	10 000 час.
Ресурс	15000 циклов
Макс. срок хранения	15 лет
