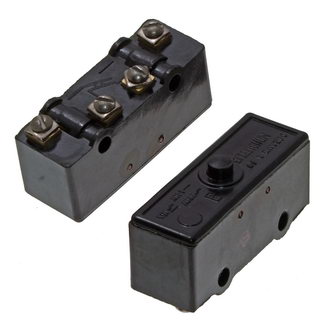

МП1101 исп.1 под винт толкатель 2,5A(Ампер) 220VDC(Вольт) 4A(Ампер) 380VAC(Вольт) Микропереключатель (арт. TM-7085)

on-off/(off)-(on); КЭАЗ Кизлярский электроаппаратный завод, Дагестан; толкатель
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

МП1101 исп.1 под винт толкатель - выключатель двухполюсный, предназначен для коммутации электрических цепей управления переменного тока напряжением до 380В частотой 50 Гц и 60 Гц, постоянного тока напряжением до 220В. Номинальный ток – 2,5А. Контактные группы 1 замыкающая + 1 размыкающая, микровыключатель выполняет функцию выключения одного направления цепи. Расшифровка: МП – серия микропереключателя, 1 – номер разработки, 1 – степень защиты по ГОСТ 14255-69 (IP00), 01 – вид привода (простой толкатель), исп.1 – способ присоединения монтажных проводов: (винтами. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка КЭАЗ Кизлярский электроаппаратный завод, Дагестан
Страна происхождения
Нормы и требования ТУ 16-526.329-78
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 26
Транслитерация MP1101 isp.1 Screw pusher 2.5A(Ampere) 220VDC(Volt) 4A(Ampere) 380VAC(Volt) Microswitch¶
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП1
Исполнение исполнение 1
Число полюсов двухполюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 3,5 +0,5/-0,1 N
Усилие обратного срабатывания -
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический провод
Способ присоединения проводов под винт
Установочные размеры 25 mm расстояние между монтажными отверстиями
Алгоритм работыi on-off/(off)-(on)
Электрическая схема контактов микропереключателей 1 замык. + 1 размык.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 50х18х30 mm
Высота корпуса 23 mm
Длина корпуса 50 mm
Ширина корпуса 18 mm
Материал корпуса бакелит
Вид толкателя толкатель
Рабочий ход толкателя 1,55 +0,7/-0,6 mm
Материал ручки(кнопки)-толкателя пластмасса
Покрытие ручки толкателя без покрытия
Цвет толкателя черный
Высота ручки толкателя 3 mm
Вид выводов винтовые
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка МП1101У4

Технические характеристики

Номинальный ток 2,5 A
Номинальное напряжение 220 VDC; 380 VAC
Коммутируемая мощность, max до 300 W

Условия эксплуатации

Степень защиты IPi IP00
Интервал рабочих температур от -40 до +80°С
Климатическое исполнениеi У4
Относительная влажность 80% при температуре 20°С
Ресурс 16 000 000 циклов
Статус изделия В настоящее время продукцию выпускает Кизлярский электроаппаратный завод
