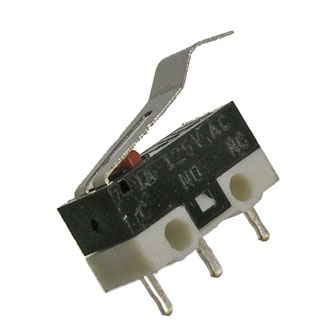

DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,(арт. ZE-296)

on-(on); RUICHI; планка прямая
КИТАЙ
Артикул (ID): ZE-296
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 530932
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

DM-03P Микропереключатель представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,
Торговая марка RUICHI
Страна происхождения КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,9
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Кратность упаковки 20000
Состояние упаковки заводская

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя DM
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,7 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 6,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 18х6х15,5 mm
Высота корпуса 6,5 mm
Длина корпуса 12,7 mm
Ширина корпуса 5,8 mm
Материал корпуса пластик
Вид толкателя планка прямая
Рабочий ход толкателя 1,5 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Высота ручки толкателя 6 mm
Вид выводов проволочные
Материал выводов латунь
Покрытие выводов (Ag) серебро

Технические характеристики

Номинальный ток 1 A
Номинальное напряжение 125 V
Коммутируемая мощность, max 750 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Степень защиты IPi IP44
Интервал рабочих температур от -25 до +65°C
Относительная влажность 85% при температуре 35°С
Ресурс 10000 циклов
DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,   (datasheet)
DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,   (сертификат)

Полные аналоги

DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель., фото
Артикул (ID): KP-4799
DM-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель.
  • 10 ₽ 1 шт.
  • 9 ₽ от 10 шт.

Функциональные аналоги

DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель, фото
Артикул (ID): ZN-8871
DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель
  • 6.08 ₽ 1 шт.
  • 5.6 ₽ от 10 шт.
  • 5.28 ₽ от 100 шт.
DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель., фото
Артикул (ID): ZK-597
DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель.
  • 10.2 ₽ 1 шт.
  • 9.4 ₽ от 10 шт.
  • 8.86 ₽ от 100 шт.
DM1-01P-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель, фото
Артикул (ID): ZN-8867
DM1-01P-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель
  • 8.46 ₽ 1 шт.
  • 7.79 ₽ от 10 шт.
  • 7.34 ₽ от 100 шт.
DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,, фото
Артикул (ID): KP-4791
DM3-03P под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель,
  • 9 ₽ 1 шт.
  • 5 ₽ от 10 шт.
DM1-01P-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель., фото
Артикул (ID): KP-4789
DM1-01P-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель.
  • 8 ₽ 1 шт.
  • 7 ₽ от 10 шт.

Возможные аналоги

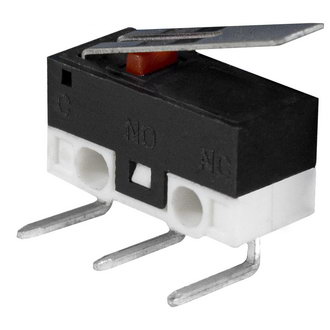

DM1-01D-30 под пайку планка 1A(Ампер) 125VAC(Вольт) Микропереключатель, фото
