Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI. (арт. OO-2678)

on-(on); RUICHI; кнопка сбоку
КИТАЙ
Артикул (ID): OO-2678
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
Аналоги и альтернативы
ID: 384440
На складе 9 шт
  • Цена от
    Включая НДС
     49.64 ₽
  • 1 шт. 49.64 ₽
Количество
Быстрый заказ

Д701 Микропереключатель – однополюсный, мгновенного действия на два положения Вкл-Вкл (ON-ON), без фиксации. Предназначен для коммутации цепей сигнализации, используются для работы в качестве выключателей в авиационной технике в составе бортового радиотехнического оборудования. Расшифровка Д701: Д – серия микропереключателя, 701 – номер. Микровыключатели выпускаются в общеклиматическом исполнении «О» по ГОСТ 15150-69. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна происхождения КИТАЙ
Дата изготовленияi не указана
Масса изделия, гр 8,33
Транслитерация D701 (WK1-1) solder button 10A(Ampere) 30VDC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя Д
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 4,4 N
Усилие обратного срабатывания 1,5 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

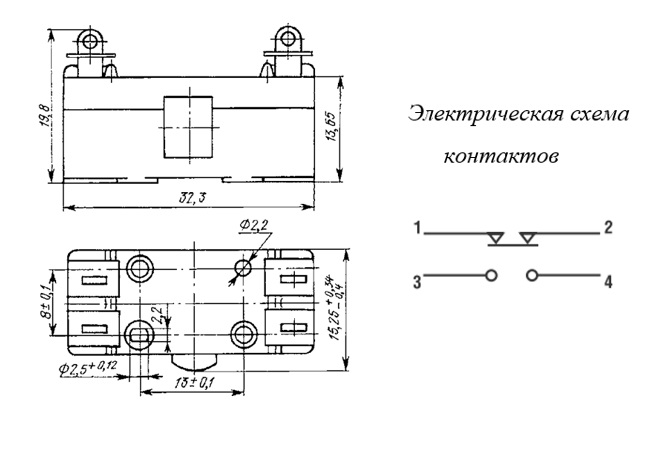

Установочные размеры 15,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 2 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 32,3х15,3х13,65 mm
Высота корпуса 13,65 mm
Длина корпуса 32,3 mm
Ширина корпуса 15,3 mm
Материал корпуса бакелит
Вид толкателя кнопка сбоку
Рабочий ход толкателя 1,5 mm
Материал ручки(кнопки)-толкателя бакелит
Покрытие ручки толкателя без покрытия
Цвет толкателя черный
Высота ручки толкателя 3 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Количество контактных групп 2
Количество контактов в контактных группах 2

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 30 V
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Интервал рабочих температур от -20 до +60°C
Д701 (WK1-1) под пайку кнопка 10A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, RUICHI.   (datasheet)
