Скидка на  Конденсаторы электролитические
-20%

DG390-5.0-03P-12-00A(H) 8A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник самозажимной, на плату, DEGSON(арт. SN-8665)

розетка прямая; 1,0 mm²; клеммы; HYxx00800000G...; клеммный блок на 3 контакта
КИТАЙ
Артикул (ID): SN-8665
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 275332
На складе 1 шт
  • Цена от 12 ₽
  • 1 шт 12 ₽
Количество
Быстрый заказ

DG390-5.0-03P-12-00A(H) Клеммник самозажимной, на плату. Структура условного обозначения: DG390-серия, 5.0-шаг, мм, 03P-количество контактов, 1-тип шага: одинарный, 2-цвет(синий), 00A(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 1 mm². Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG390-5.0-03P-12-00A(H) 8A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник самозажимной, на плату, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG390-5.0-03P-12-00A(H) 8A(Amp) 300V(Volt) 3 contacts pitch 5.0mm, 1 row of contacts Self-clamping terminal block, on the board, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник самозажимной
Серия клеммников DG390
Типоконструкция розетка прямая
Сечение кабеля, мм² 1,0 mm²
Сечение кабеля, AWG 22 - 18
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов самозажимной
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический клеммы
Материал изолятора пластик PA66
Цвет изолятора синий
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

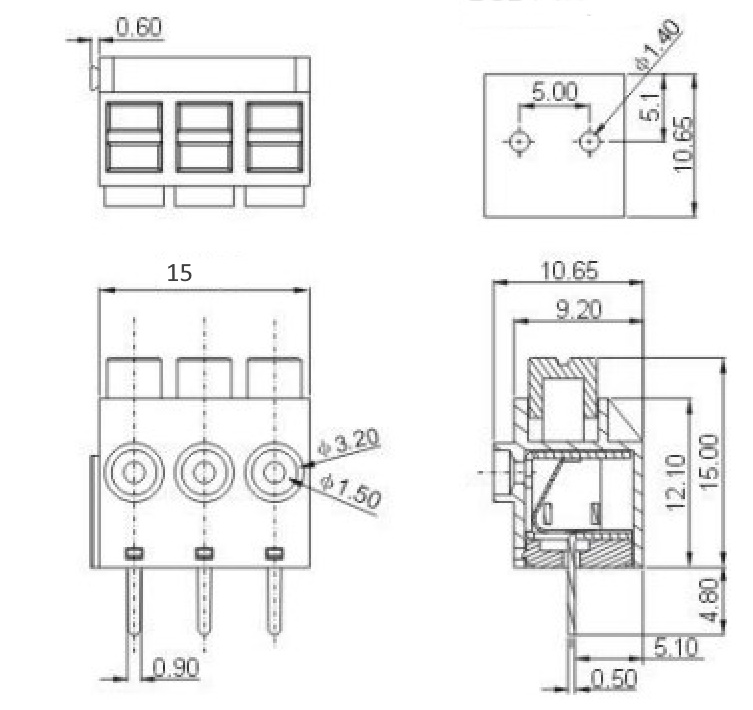

Габаритные размеры L*W*H 15х10,65х19,8 mm
Длина изолятора 15 mm
Ширина изолятора 10,65 mm
Высота изолятора 15 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии HYxx00800000G...
Другие наименования клеммный блок на 3 контакта

Технические характеристики

Номинальный ток 8 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC1500 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -30 до +120°C
DG390-5.0-03P-12-00A(H) 8A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник самозажимной, на плату, DEGSON   (datasheet)

Полные аналоги

DG390-5.0-03 RUICHI, фото
DG390-5.0-03 RUICHI
XY118-5.0-3P-12 Ningbo Xinya M&E, фото
XY118-5.0-3P-12 Ningbo Xinya M&E

Возможные аналоги

DG390-5.0-02P-12-00A(H) 8A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник самозажимной, на плату, DEGSON, фото
Артикул (ID): SN-8663
DG390-5.0-02P-12-00A(H) 8A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник самозажимной, на плату, DEGSON
XY118-5.0-2P-12 Ningbo Xinya M&E, фото
XY118-5.0-2P-12 Ningbo Xinya M&E
DG390-5.0-02 RUICHI, фото
DG390-5.0-02 RUICHI
