Скидка на  Конденсаторы электролитические
-20%

DG305-5.0-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.(арт. ZM-8999)

розетка угловая; 0,4 - 2,5 mm²; винт; XY300VA-5.0-xP…, MA522-500Mxx…, ED500V…; клеммный блок на 2 контакта
КИТАЙ
Артикул (ID): ZM-8999
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 288977
На складе 1325 шт
  • Цена от 19.64 ₽
  • 1 шт 22.61 ₽
  • от 10 шт 20.83 ₽
  • от 100 шт 19.64 ₽
Количество
Быстрый заказ

DG305-5.0-02P-12- 00A(H) Клеммник винтовой, на плату. Структура условного обозначения: DG305-5.0-02P-12-00A(H): DG305-серия, 5.0-шаг, мм, 02P-количество контактов, 1-тип шага: одинарный, 2-цвет(синий), 00A(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 2,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG305-5.0-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 1,3
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG305-5.0-02P-12-00A(H) 15A(Amp) 300V(Volt) 2 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, for board, DEGSON.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG305
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,4 - 2,5 mm²
Сечение кабеля, AWG 14
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора синий
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

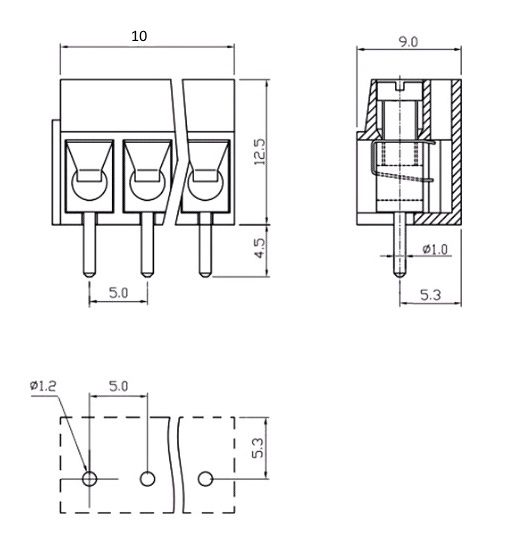

Габаритные размеры L*W*H 10x9x17,5 mm
Длина изолятора 10 mm
Ширина изолятора 9 mm
Высота изолятора 12,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии XY300VA-5.0-xP…, MA522-500Mxx…, ED500V…
Другие наименования клеммный блок на 2 контакта

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -30 до +120°C
DG305-5.0-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.   (datasheet)
