DG302-5.0-03P-14-00A(H) 20A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.(арт. ZM-8998)

розетка угловая; 0,5 - 4 mm²; винт; PT 2,5/xx-5,0-H …, 6911117100…; клеммный блок на 3 контакта

DG302-5.0-03P-14-00A(H) Клеммник винтовой, на плату. Структура условного обозначения: DG302-5.0-03P-14-00A(H): DG302-серия, 5.0-шаг, мм, 03P-количество контактов, 1-тип шага: одинарный, 4 -цвет(зеленый), 00A(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 4 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование DG302-5.0-03P-14-00A(H) 20A(Ампер) 300V(Вольт) 3 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 3,8
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG302-5.0-03P-14-00A(H) 20A(Amp) 300V(Volt) 3 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, for board, DEGSON.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG302
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,5 - 4 mm²
Сечение кабеля, AWG 20 - 12
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

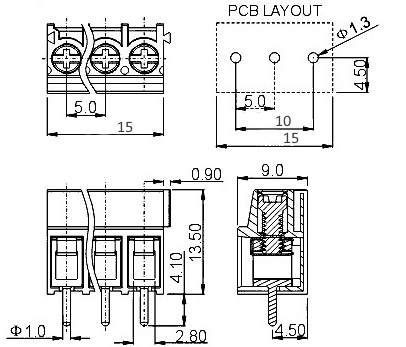

Габаритные размеры L*W*H 15x9x17,6 mm
Длина изолятора 15 mm
Ширина изолятора 9 mm
Высота изолятора 13,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии PT 2,5/xx-5,0-H …, 6911117100…
Другие наименования клеммный блок на 3 контакта

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

DG302-5.0-03P-14-00A(H) DEGSON, фото
DG302-5.0-03P-14-00A(H) DEGSON
DG302-5.0-03 RUICHI, фото
DG302-5.0-03 RUICHI

Функциональные аналоги

1935789 	Phoenix Contact, фото
1935789 Phoenix Contact
PT 2.5/3-5.0-H Phoenix Contact, фото
PT 2.5/3-5.0-H Phoenix Contact
691111710003	Wurth Elektronik, фото
691111710003 Wurth Elektronik

Возможные аналоги

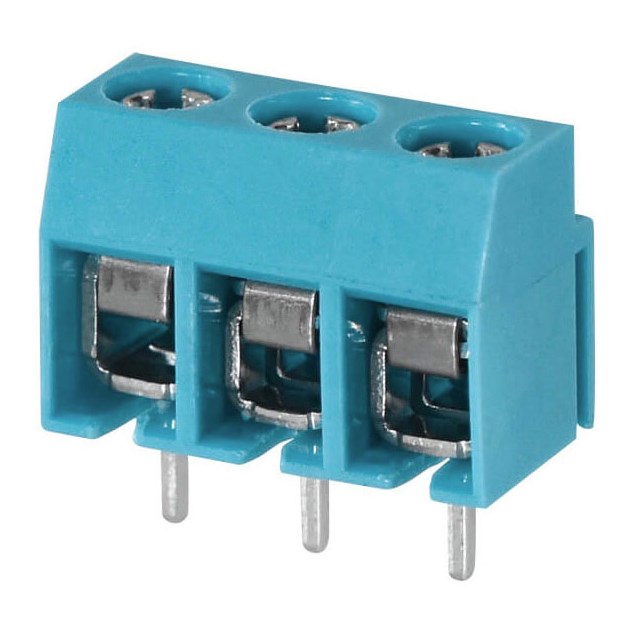

AK100/3DS-5,0-V/GRAU  PTR MESSTECHNIK, фото
AK100/3DS-5,0-V/GRAU PTR MESSTECHNIK
TB003-500-P03BE	CUI Devices, фото
TB003-500-P03BE CUI Devices
EBA-03-C	Adam Tech, фото
EBA-03-C Adam Tech
