Скидка на  Конденсаторы электролитические
-20%

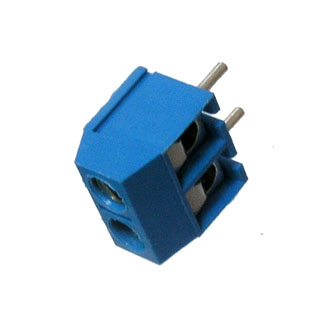

301-021-11 (DG301-5.0-02P-1) 15A(Ампер) 250V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату(арт. TO-3588)

розетка угловая; 1,5 mm²; винт; ED500/xxDS…, TB002-500…, RG301-5.0..., DG301-5.0...; клеммный блок на 2 контакта
КИТАЙ
Артикул (ID): TO-3588
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 332409
На складе 1236 шт
  • Цена от 12 ₽
  • 1 шт 14 ₽
  • от 10 шт 13 ₽
  • от 50 шт 12 ₽
Количество
Быстрый заказ

301-021-11 (DG301-5.0-02P-1) Клеммник винтовой, на плату. Структура условного обозначения: 301 - серия, 5.0-шаг, мм, 02P-количество контактов, 1-тип шага: одинарный. Предназначен для соединения печатной платы с проводником сечением до 1,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 301-021-11 (DG301-5.0-02P-1) 15A(Ампер) 250V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату
Торговая марка No name China
Страна изготовления КИТАЙ
Масса изделия, гр 1,7
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 301-021-11 (DG301-5.0-02P-1) 15A(Amp) 250V(Volt) 2 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, for board
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 301 (DG301)
Типоконструкция розетка угловая
Сечение кабеля, мм² 1,5 mm²
Сечение кабеля, AWG 22 - 14
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

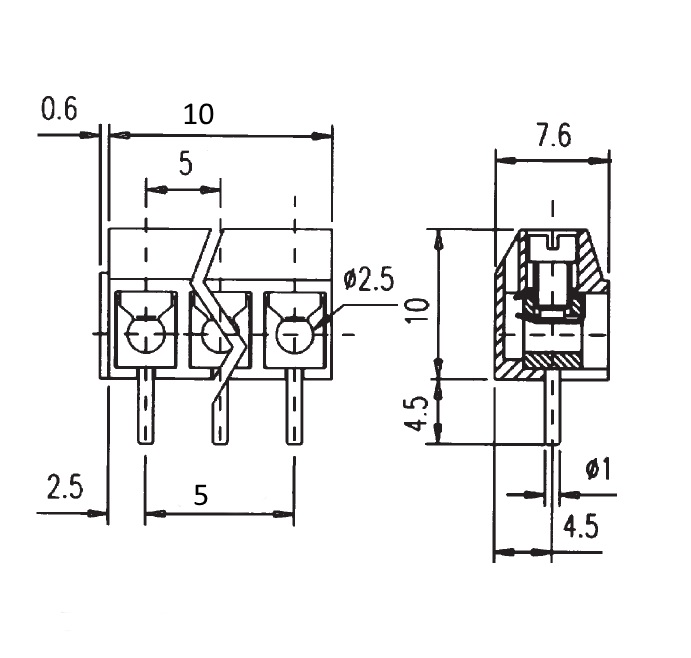

Габаритные размеры L*W*H 10,6x7,6x14,5 mm
Длина изолятора 10,6 mm
Ширина изолятора 7,6 mm
Высота изолятора 10 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии ED500/xxDS…, TB002-500…, RG301-5.0..., DG301-5.0...
Другие наименования клеммный блок на 2 контакта

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 250 V
Макс. или предельное рабочее напряжение AC1500 V/1Min

Условия эксплуатации

Класс горючести UL94V-2
Интервал рабочих температур от -40 до +105°C
301-021-11 (DG301-5.0-02P-1) 15A(Ампер) 250V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату   (datasheet)

Полные аналоги

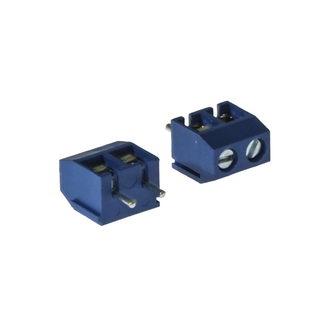

DG301-5.0-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON, фото
Артикул (ID): ZM-6821
DG301-5.0-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON
  • 16.21 ₽ 1 шт.
  • 14.93 ₽ от 10 шт.
  • 14.07 ₽ от 100 шт.
XY301V-A-2P 15A(Ампер) 250V(Вольт) 2 контакта, шаг 5mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI, фото
Артикул (ID): ZT-3689
XY301V-A-2P 15A(Ампер) 250V(Вольт) 2 контакта, шаг 5mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI
KLS2-301-5.00-02P-2S KSL, фото
KLS2-301-5.00-02P-2S KSL
DG301-5.0-02P-12-00A(H) GAOSONG, фото
DG301-5.0-02P-12-00A(H) GAOSONG

Функциональные аналоги

ED500/2DS On Shore Technology Inc., фото
ED500/2DS On Shore Technology Inc.
TB002-500-02BE CUI Devices, фото
TB002-500-02BE CUI Devices
8718 Keystone Electronics, фото
8718 Keystone Electronics
DG301-5.0-02P-12-00A(H) Degson , фото
DG301-5.0-02P-12-00A(H) Degson

Возможные аналоги

XY301VA-5.0-2P-12 Ningbo Xinya M&E, фото
XY301VA-5.0-2P-12 Ningbo Xinya M&E
691213710002 Wurth Elektronik, фото
691213710002 Wurth Elektronik
1776244-2 TE, фото
1776244-2 TE
1935161 Phoenix Contact, фото
1935161 Phoenix Contact
