3Л118А Светодиод инфракрасный Ø 2mm 1,7V(Вольт) 2mW(Милливатт) 50mA(Миллиампер) 70градусов, аА0.339.090ТУ (арт. ZA-6306)

инфракрасный; круглая; 910 - 950 nm; АЛ118..., 3Л129...; излучающий диод ИК диапазона, ИК диод, IRED…
РОССИЯ
Артикул (ID): ZA-6306
  • Срок отгрузки со склада 5-7 дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования аА0.339.090ТУ
Подробная документация
Аналоги и альтернативы
ID: 259510
На складе 11 шт
  • Цена от
    Включая НДС
    409.5 ₽
    327.60 ₽
  • Скидка -20%
  • 1 шт. 355.68 ₽
    444.6 ₽
  • от 10 шт. 327.60 ₽
    409.5 ₽
Количество
Быстрый заказ

Светодиод 3Л118А инфракрасного цвета излучения арсенид-галлиевый мезаэпитаксиальный. Структура условного обозначения: 3Л – серия, 118 – номер разработки, А – вариант разработки. Предназначен для работы в качестве источников непрерывного или импульсного инфракрасного излучения в радиоэлектронной аппаратуре. Важными характеристиками для этих приборов являются быстродействие и мощность излучения. Время нарастания импульса излучения – 100 нс, время спада импульса излучения – 100 нс. В пластмассовом корпусе. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НИИП, Томск
Страна изготовления РОССИЯ
Нормы и требования аА0.339.090ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 0,15
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 3Л118А Infrared LED Ø 2mm 1.7V(Volt) 2mW(Milliwatt) 50mA(Milliampere) 70 degrees, aA0.339.090TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа индикация и светодиоды
Функциональный тип светодиод
Серия светодиода 3Л118
Тип светодиода инфракрасный
Типоразмер корпуса КДИ-7
Исполнение светодиода ИК светодиод
Размер линзы Ø 2,4 mm
Форма линзы круглая
Тип поверхности линзы выпуклая
Цвет линзы прозрачный
Количество выводов 2
Длина выводов 28 mm
Шаг выводов 1,25 mm

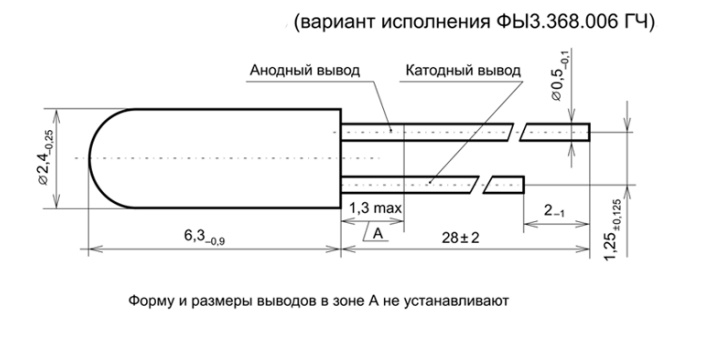

Габаритные размеры L*W*H 34,3х2,4 mm
Высота корпуса 6,3 mm
Диаметр корпуса 2,4 mm
Материал корпуса пластмасса
Метод монтажа механический в плату
Метод монтажа электрический пайка
Схема включения стандартная
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии АЛ118..., 3Л129...
Другие наименования излучающий диод ИК диапазона, ИК диод, IRED…

Технические характеристики

Номинальное напряжение 1,7 V
Номинальный ток 50 mA
Минимальная мощность излучения 2 mW
Угол свечения, градусов 70°
Длина волны 910 - 950 nm
Схема включения стандартная
Максимальное обратное напряжение 2 V

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +85°C
Минимальная наработка 15 000 час.
Минимальный срок сохраняемости, лет 10
3Л118А Светодиод инфракрасный Ø 2mm 1,7V(Вольт) 2mW(Милливатт) 50mA(Миллиампер) 70градусов, аА0.339.090ТУ   (datasheet)

Возможные аналоги

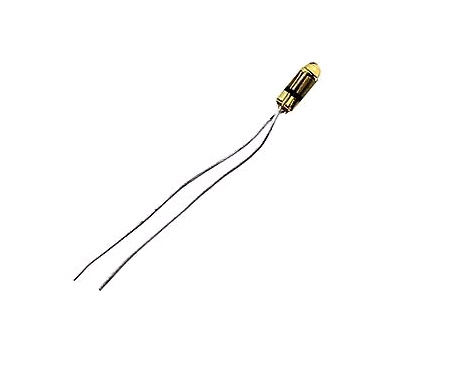

3Л129А, фото
3Л129А

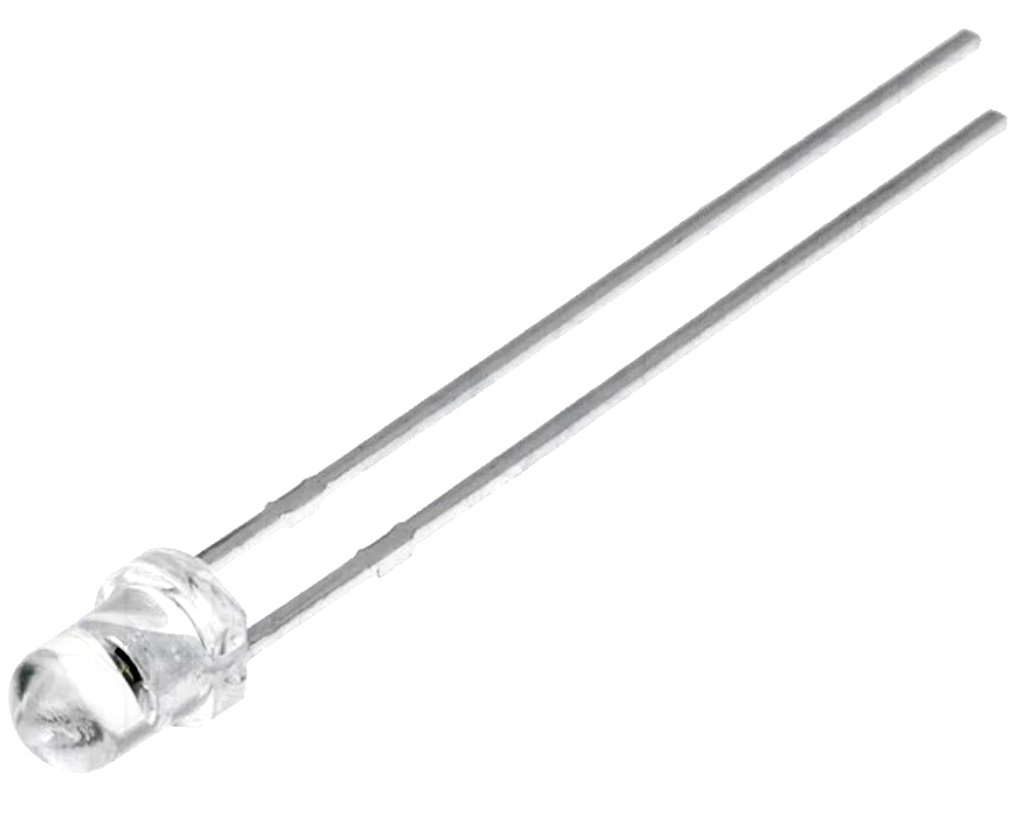

NTE30046 NTE ELECTRONICS, фото
NTE30046 NTE ELECTRONICS
