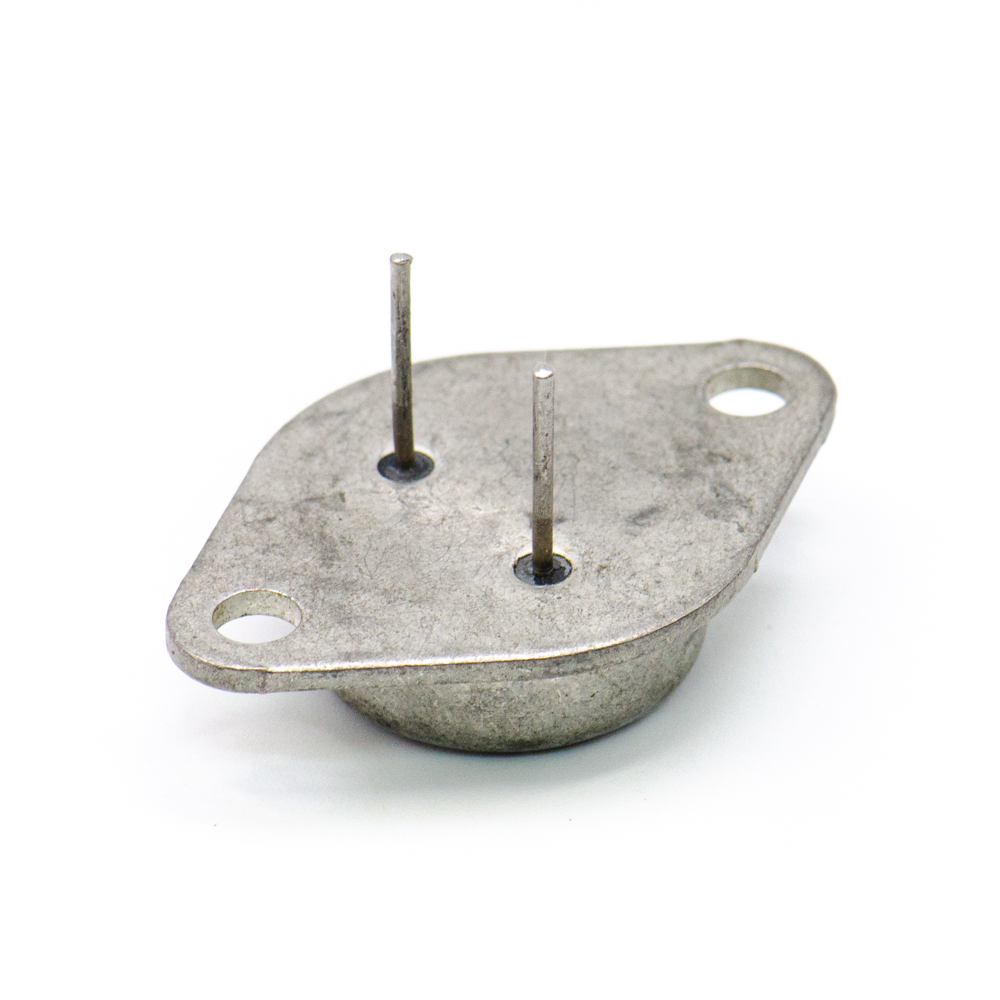

КТ838А Транзистор, аА0.336.408ТУ (арт. TB-8657)

РОССИЯ
Артикул (ID): TB-8657
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ аА0.336.408ТУ
Подробная документация
ID: 531058
На складе 2 шт
  • Цена от
    Включая НДС
     171 ₽
  • 1 шт 171 ₽
Количество
Быстрый заказ

Транзисторы КТ838А кремниевые мезапланарные структуры n-p-n высоковольтные, импульсные. Предназначены для применения в каскадах горизонтальной развертки телевизоров и видеоконтрольных устройств. Используются для работы в электронной аппаратуре общего назначения. Расшифровка маркировки биполярного транзистора КТ838А: К - кремниевый транзистор категории качества «ОТК»; Т - биполярный транзистор; 8 - транзистор большой мощности - с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц; 38 - число, указывающее на порядковый номер разработки транзистора; А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование КТ838А Транзистор, аА0.336.408ТУ
Торговая марка АО ЭЛЕКТРОНПРИБОР, Фрязино
Страна происхождения РОССИЯ
ТУ аА0.336.408ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 14,5
Дата выпуска 1992
Наличие паспорта - этикетки нет
Транслитерация CT838A Transistor,aA0.336.408TU
Состояние упаковки самоупаковка

Основные параметры

Функциональный тип биполярный

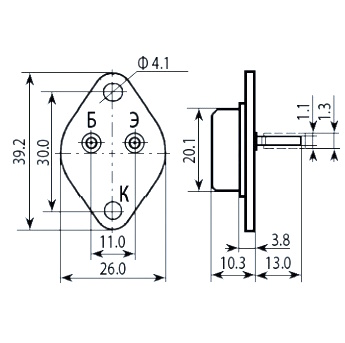

Типоразмер корпуса КТ-9
Фактическая маркировка КТ838А
Габаритные размеры L*W*H 40х26х23,3 mm
Высота корпуса 10,3 mm
Тип вывода жесткий
Длина выводов 13 mm
Покрытие выводов или контактов Ni (никель)
Материал выводов, контактов латунь
Материал корпуса металл со стеклянными изоляторами
Метод монтажа THT (выводной)

Технические характеристики

Макс. обратный ток 0,9 mA
Макс. мощность рассеивания 52 W
Макс. допустимое напряжение эммитер-база Uэб 5 V
Макс. допустимое напряжение коллектор-база Uкб 1500 V
Макс. допустимое напряжение коллектор-эмиттер Uкэ 1100 V
Макс. допустимый постоянный ток коллектора 5 A
Граничная частота коэффициента передачи тока 3 MGz
Структура n-p-n
Время спада выходного сигнала не более 1,2 ms
Коэффициент передачи тока >35

Условия эксплуатации

Интервал рабочих температур от -45 до +100°C
Относительная влажность 95% при температуре 35°С
Климатическое исполнениеi УХЛ
КТ838А Транзистор, аА0.336.408ТУ   (datasheet)
