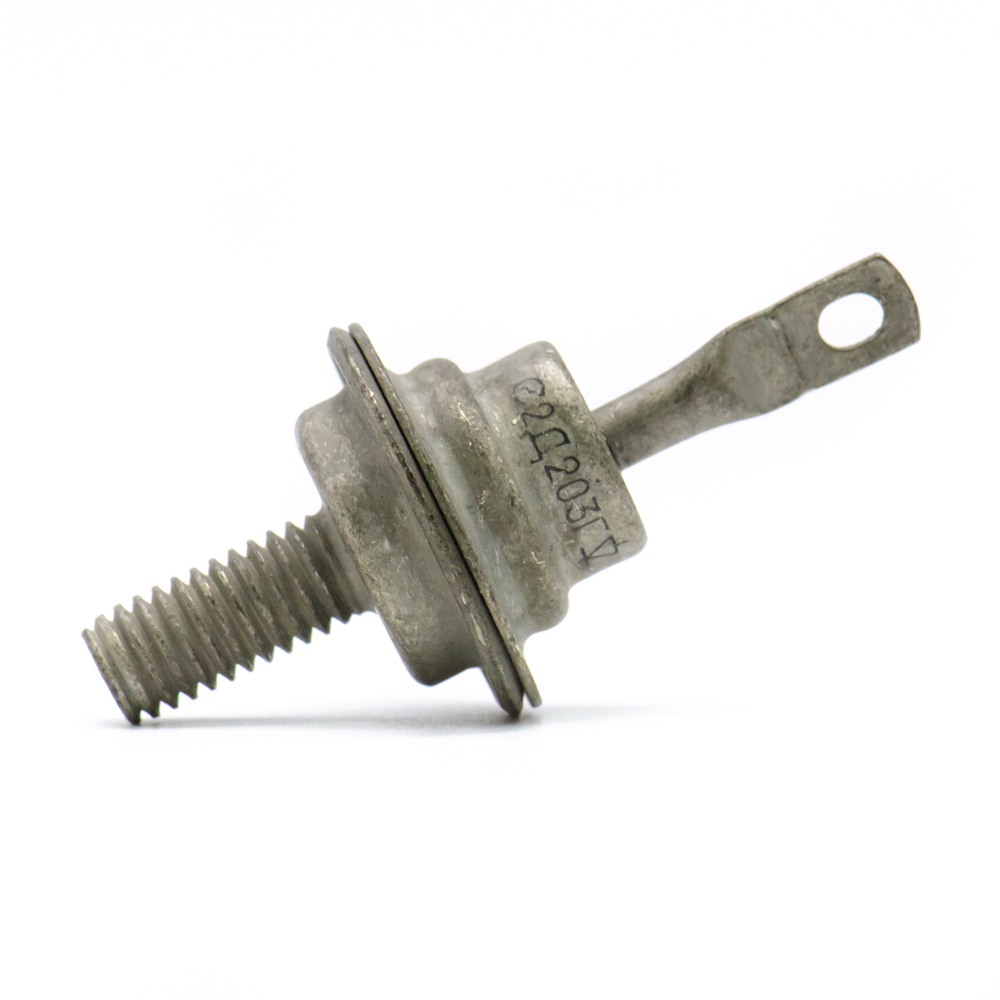

2Д203Г 10А 600В DO5 Диод выпрямительный, 0.336.038 ТУ(арт. TB-9242)

СССР
Артикул (ID): TB-9242
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ 0.336.038 ТУ
Подробная документация
Аналоги и альтернативы
ID: 532558
На складе 1 шт
  • Цена от 325 ₽
  • 1 шт 325 ₽
Количество
Быстрый заказ

Выпрямительный диод  2Д203Г кремниевый диффузионный, предназначен для преобразования переменного напряжения частотой до 5 кГц.2Д203Г 2 - цифра, обозначающая исходный материал на основе которого изготовлен диод и его категорию качества- кремниевый диод категории качества «ВП», «ОСМ» или «ОС»; Д  - буква, определяющая группу или подкласс диодов- диоды выпрямительные и импульсные; 2 - цифра, указывающая на основные эксплуатационные признаки - выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А; 03 - число, обозначающее порядковый номер разработки; Г - буква, определяющая классификацию в зависимости от эксплуатационных характеристик выпрямительного диода. Выпускается в металлостеклянном корпусе с жесткими выводами. Максимальное постоянное обратное напряжение 700 В, максимальный прямой ток 10 А; Всю дополнительную информацию, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2Д203Г 10А 600В DO5 Диод выпрямительный, 0.336.038 ТУ
Торговая марка ОАО ОРБИТА (Саранск)
Страна происхождения СССР
ТУ 0.336.038 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 14,93
Дата выпуска 1987
Наличие паспорта - этикетки нет
Транслитерация 2D203G 10A 600V DO5 Rectifier Diode, 0.336.038 TU
Состояние упаковки самоупаковка
Комплектность без крепежа

Основные параметры

Функциональная группа Полупроводники
Функциональный тип средней мощности
Фактическая маркировка 2Д203Г
Типоразмер корпуса отечественный КДЮ11-4
Тип вывода жесткий
Конструктивное исполнение штыревой
Материал корпуса металлостеклянный
Метод монтажа Механический, в отверстие
Установочные размеры М6
Рабочее положение любое

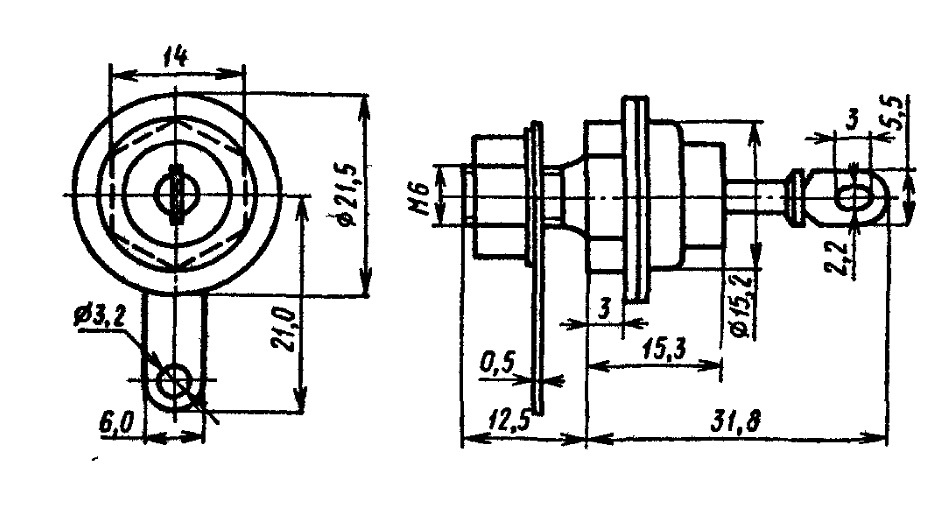

Габаритные размеры L*W*H 21,5х21,5х44,3 mm
Высота корпуса 15,3 mm
Материал выводов, контактов латунь
Покрытие выводов или контактов Ni (никель)
Покрытие корпуса без покрытия

Технические характеристики

Рабочая частота 1 kHz
Максимальный прямой ток 5 А
Макс. допустимый прямой импульсный ток 15 А
Макс. обратный ток 1,5 mA
При I пр. 10 А
Макс. постоянное обратное напряжение 600 V
Макс. импульсное обратное напряжение 1000 V
Макс. прямое напряжение 1 V

Условия эксплуатации

Минимальная наработка 25000 час.
Интервал рабочих температур от -60 до +130°C
2Д203Г 10А 600В DO5 Диод выпрямительный, 0.336.038 ТУ   (datasheet)
