С5-14В 0,25W(Ватт) 100 Ω(Ом)±1% Резистор постоянный (арт. TN-7708)

" 5" - ВП, ПЗ; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.542 ТУ
СССР
Артикул (ID): TN-7708
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.542 ТУ
Подробная документация
Аналоги и альтернативы
ID: 268912
На складе 30 шт
  • Цена от
    Включая НДС
     30 ₽
  • 1 шт 36 ₽
  • от 10 шт 30 ₽
Количество
Быстрый заказ

С5-14В 0,25W(Ватт) 100Ω(Ом)±1% Резистор постоянный, проволочный общего применения прецизионный, изолированный, для печатного монтажа, для эксплуатации во всех климатических районах. Структура условного обозначения: С - резисторы постоянные, 5 - проволочное исполнение, 14 - тип резистора, В – влагостойкий, 0,25 - номинальная мощность: 0,25W(Ватт); 100Ω – номинальное сопротивление (Ом), ±1% - допустимое отклонение сопротивления от номинального. Предназначен для работы в цепях постоянного, переменного тока в импульсном режиме при рабочем напряжении цепи до 300 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf - файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование С5-14В 0,25W(Ватт) 100 Ω(Ом)±1% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.542 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 1,8
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Состояние упаковки заводская
Транслитерация S5-14V 0,25W(Watt) 100Ω(Ohm)±1% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов С5-14В
Габаритные размеры L*W*H 20х10х10 mm
Длина корпуса 10 mm
Диаметр корпуса 10 mm
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов жесткие
Материал выводов Cu (медь)
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 6 mm
Материал корпуса термопластик
Покрытие корпуса без покрытия
Цвет корпуса черный
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка С5-14В 0,25Вт 100Ом±1%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 100 Ω
Пределы номинального сопротивления 0,1 Ω - 7,5 kΩ
Номинальная мощность 0,25 W
Рабочее напряжение, max 250 V
ТКС - температурный коэффициент сопротивления ±50×10⁻⁶/1°C;
Допустимое отклонение ±1%
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-3000 Hz
- амплитуда ускорения 300 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 90 000 час.
Минимальный срок сохраняемости, лет 25
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
С5-14В 0,25W(Ватт) 100 Ω(Ом)±1% Резистор постоянный

Полные аналоги

С5-14ВII 0,25Вт 100Ом±1% ОАО "Алагирский Завод Сопротивления", фото
С5-14ВII 0,25Вт 100Ом±1% ОАО "Алагирский Завод Сопротивления"

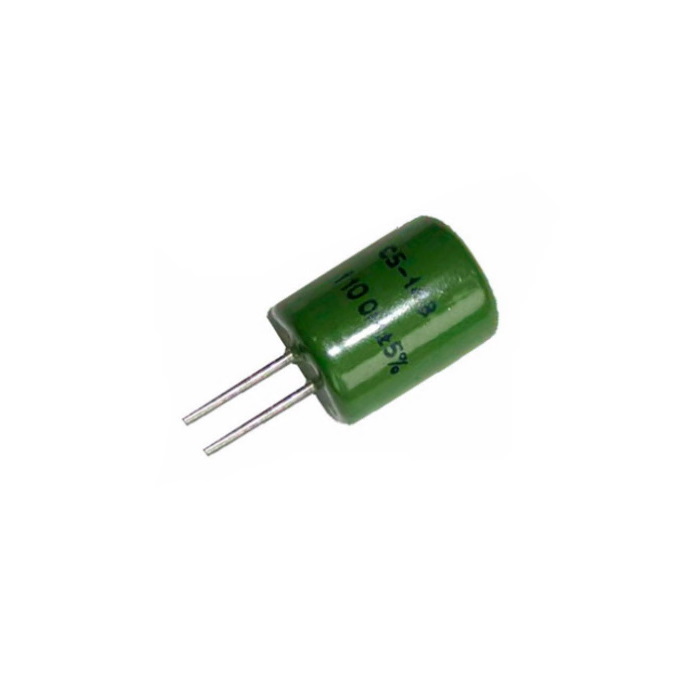

С5-14В 0,25Вт 100Ом±0,5% ОАО "Алагирский Завод Сопротивления", фото
С5-14В 0,25Вт 100Ом±0,5% ОАО "Алагирский Завод Сопротивления"

Функциональные аналоги

С5-14В 0,25W(Ватт) 220Ω(Ом)±1% Резистор постоянный, фото
Артикул (ID): TN-7720
С5-14В 0,25W(Ватт) 220Ω(Ом)±1% Резистор постоянный
  • 36 ₽ 1 шт.
  • 30 ₽ от 10 шт.
С5-14В 0,25W(Ватт) 220Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): TN-7712
С5-14В 0,25W(Ватт) 220Ω(Ом)±5% Резистор постоянный
  • 36 ₽ 1 шт.
  • 30 ₽ от 10 шт.
С5-17В 0,25Вт 100Ом±1% ОАО "Алагирский Завод Сопротивления", фото
С5-17В 0,25Вт 100Ом±1% ОАО "Алагирский Завод Сопротивления"
С5-54 0,25Вт 100Ом±1% АО "НИИЭМП", фото
С5-54 0,25Вт 100Ом±1% АО "НИИЭМП"

Возможные аналоги

С5-14В 0,5W(Ватт) 100Ω(Ом)±1% Резистор постоянный, фото
Артикул (ID): TN-7722
С5-14В 0,5W(Ватт) 100Ω(Ом)±1% Резистор постоянный
  • 45 ₽ 1 шт.
  • 37 ₽ от 10 шт.
