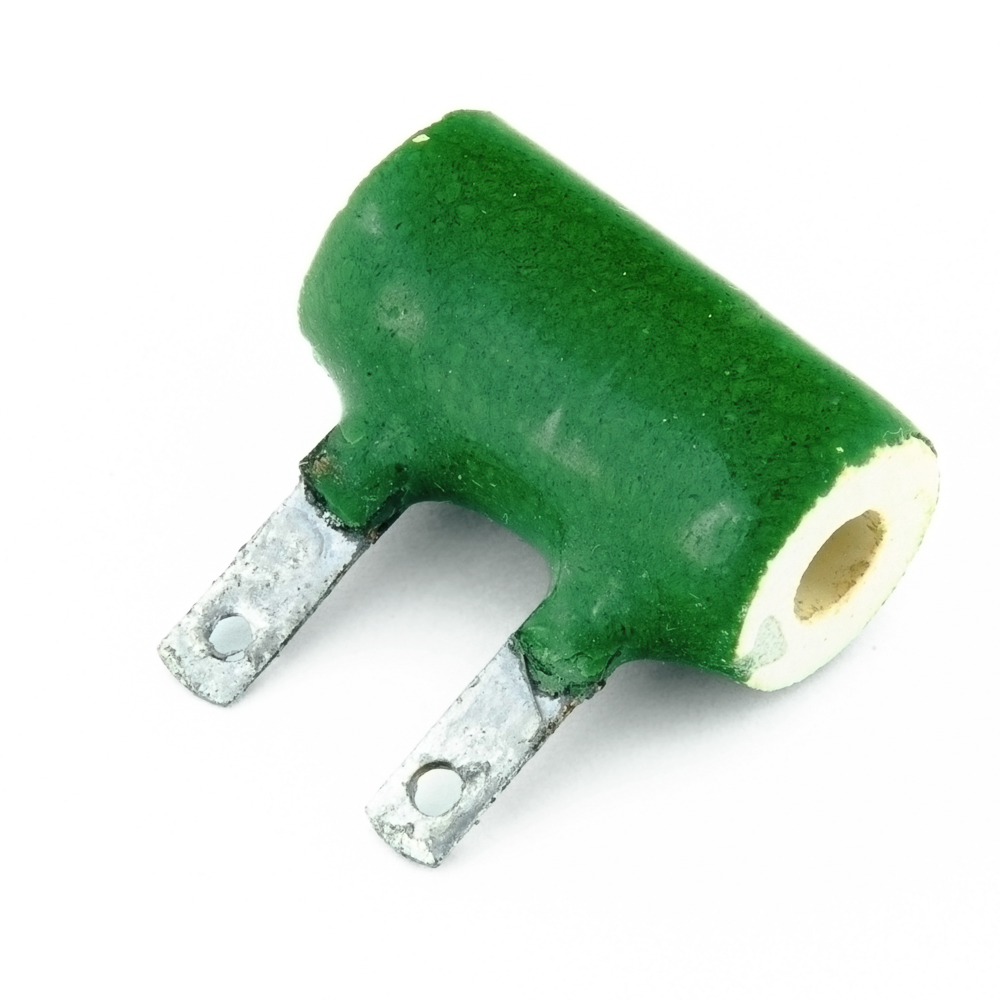

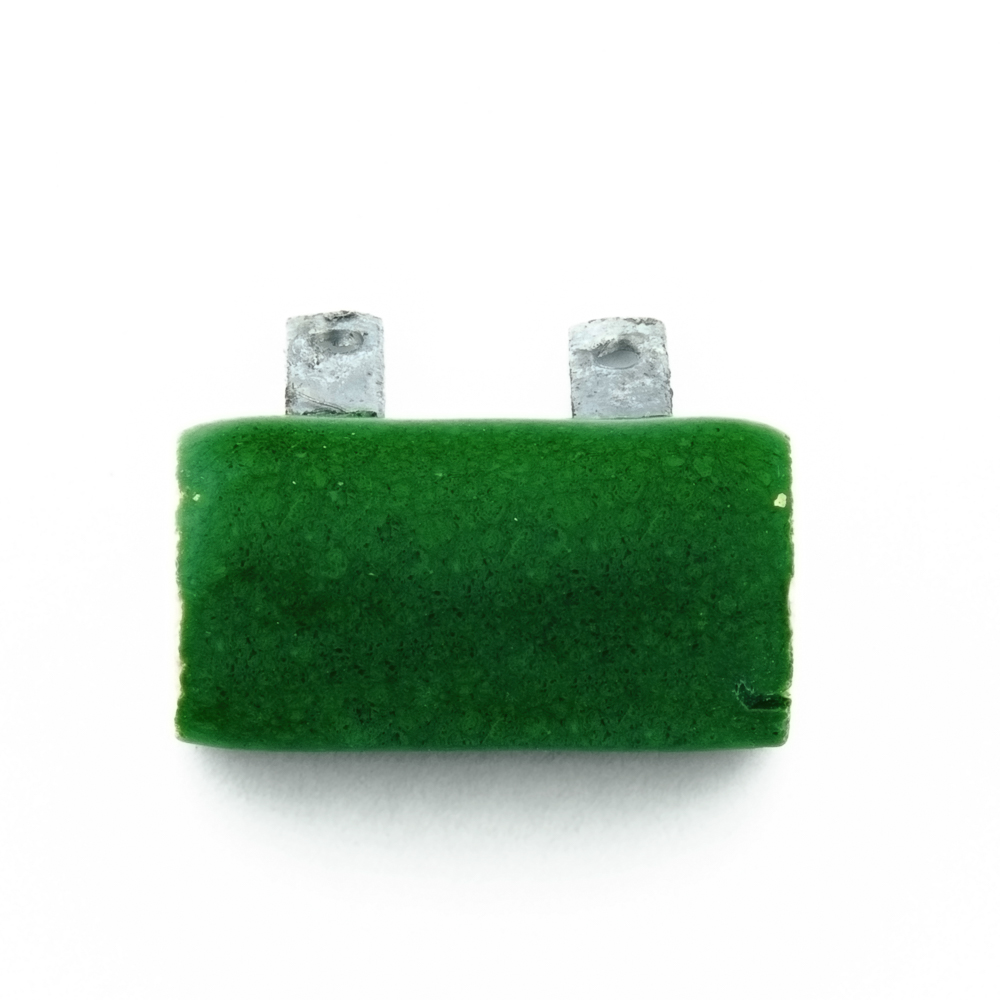

ПЭВ-3 3W(Ватт) 91 Ω(Ом)±5% Резистор постоянный (арт. TN-3954)

" 5" - ВП, ПЗ; Ленинаканский з-д резисторов «ОМЕГА»; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-3954
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 242914
На складе 29 шт
  • Цена от
    Включая НДС
     125 ₽
  • 1 шт 150 ₽
  • от 5 шт 125 ₽
Количество
Быстрый заказ

ПЭВ-3 3W(Ватт) 91Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 3 - номинальная мощность: 3W(Ватт); 91Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-3 3W(Ватт) 91 Ω(Ом)±5% Резистор постоянный
Торговая марка Ленинаканский з-д резисторов «ОМЕГА»
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 12
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-3 3W(Watt) 91Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

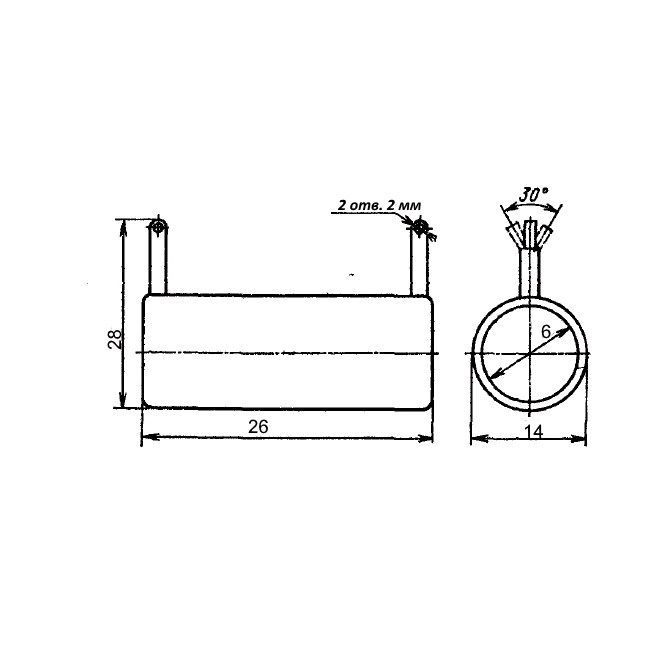

Габаритные размеры L*W*H 26х14х28 mm
Длина корпуса 26 mm
Диаметр корпуса 14 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 15 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-3Вт 91Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 91 Ω
Пределы номинального сопротивления 3 Ω - 510 Ω
Номинальная мощность 3 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 20 000 час.
Минимальный срок сохраняемости, лет 20
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-3 3W(Ватт) 91 Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

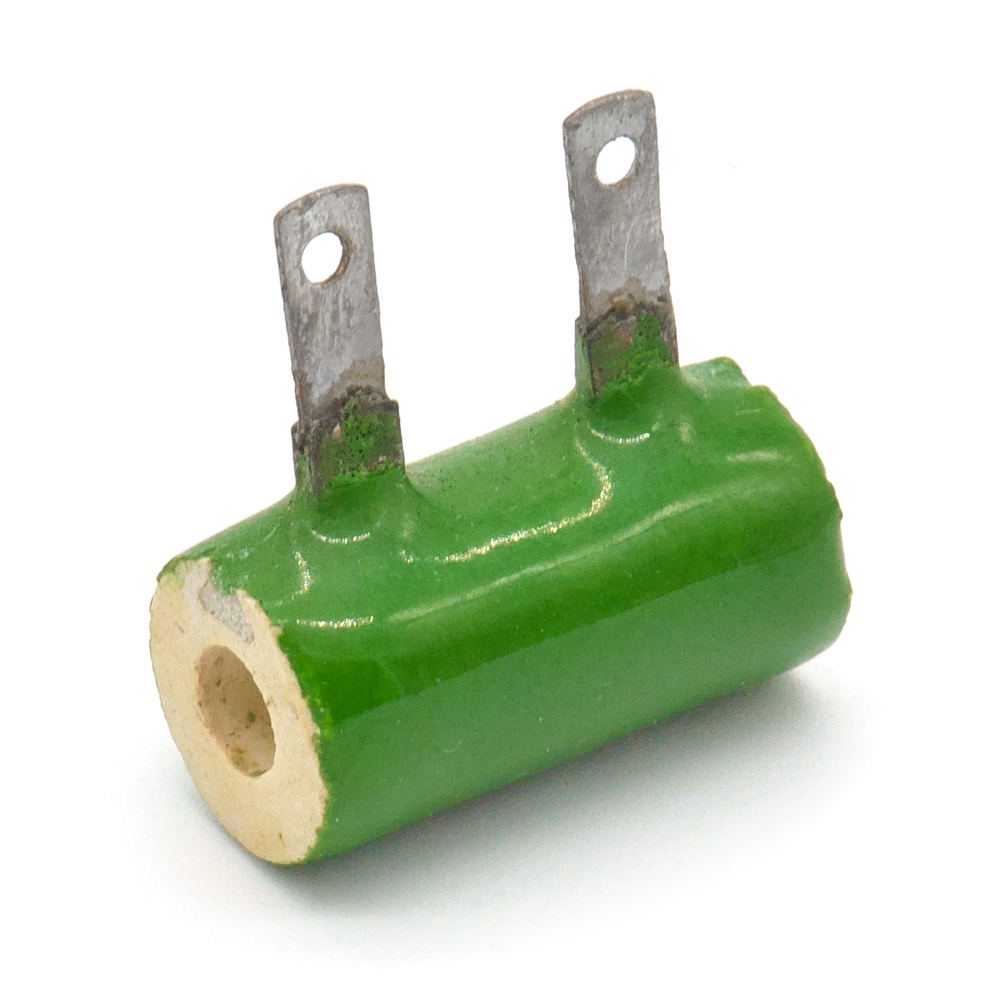

ПЭВ-3 3W(Ватт) 91Ω(Ом)±5% Резистор постоянный., фото
Артикул (ID): TN-3882
ПЭВ-3 3W(Ватт) 91Ω(Ом)±5% Резистор постоянный.
  • 150 ₽ 1 шт.
  • 125 ₽ от 5 шт.
С5-35 3Вт 91Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 3Вт 91Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 3Вт 91Ом±9% АО «Кермет», фото
С5-35В 3Вт 91Ом±9% АО «Кермет»

Функциональные аналоги

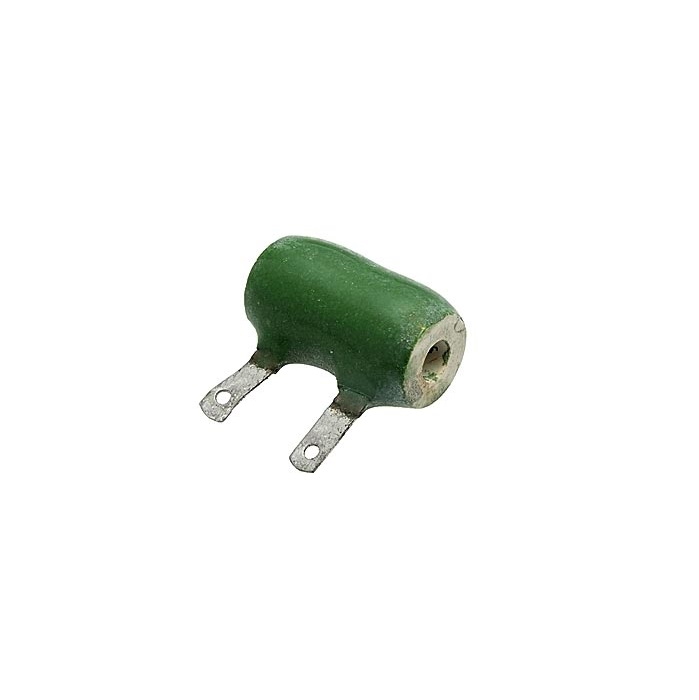

ПЭВ-3Вт 100Ом ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-3Вт 100Ом ОАО "Алагирский Завод Сопротивления"
RX27-1 3W 91RJ XIN HUA, фото
RX27-1 3W 91RJ XIN HUA

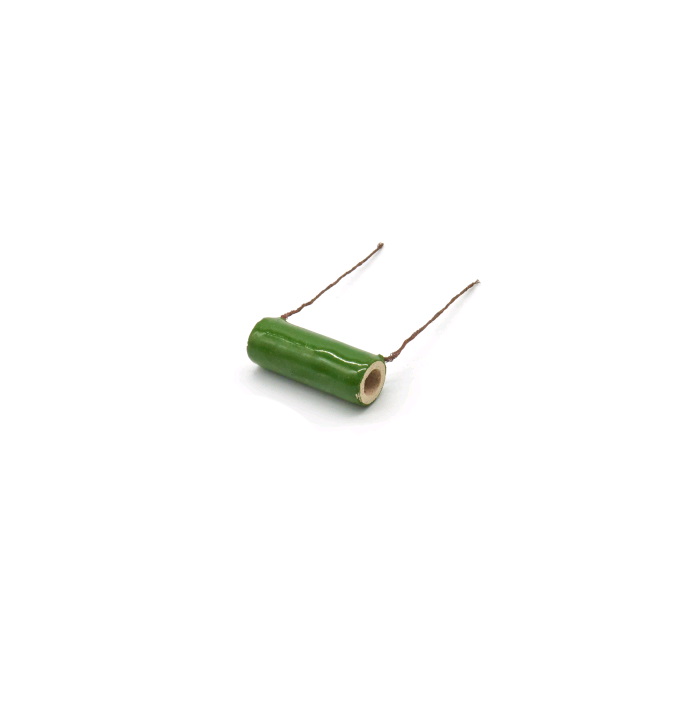

ПЭ-3Вт 91Ом±5% ОАО "Виток", фото
ПЭ-3Вт 91Ом±5% ОАО "Виток"

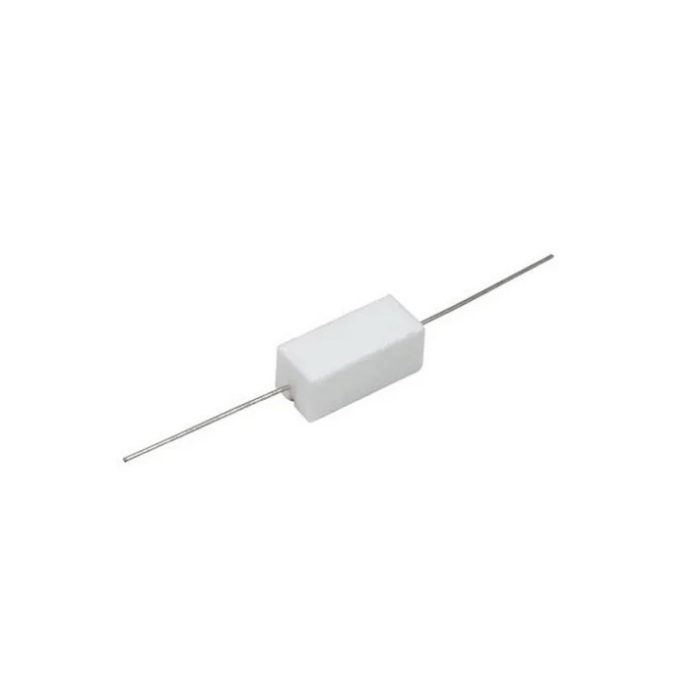

RX27-1 3W 91RJ RUICHI, фото
RX27-1 3W 91RJ RUICHI

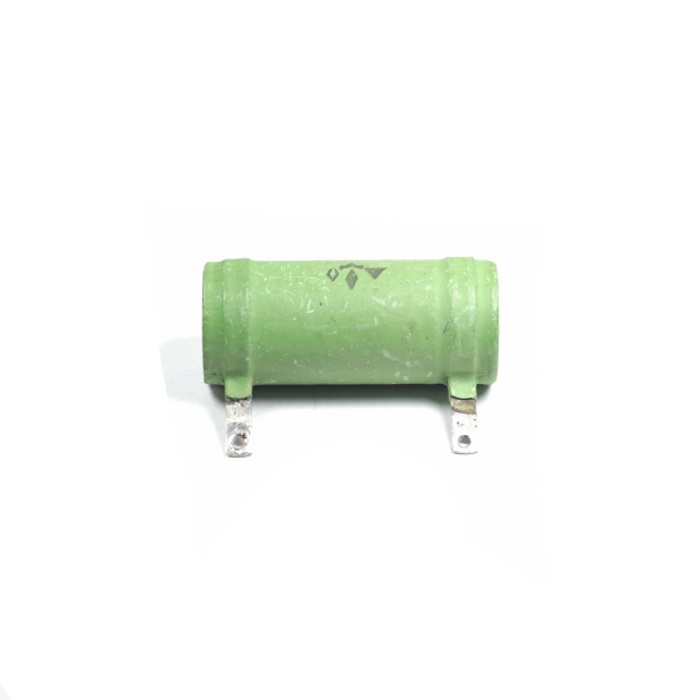

С5-35 3Вт 100Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 3Вт 100Ом±5% ОАО "Алагирский Завод Сопротивления"

Возможные аналоги

SQP 3W 91RJ XIN HUA, фото
SQP 3W 91RJ XIN HUA
CRL3W 91RJ CCO, фото
CRL3W 91RJ CCO
RX-24 3W 91RJ RUICHI, фото
RX-24 3W 91RJ RUICHI

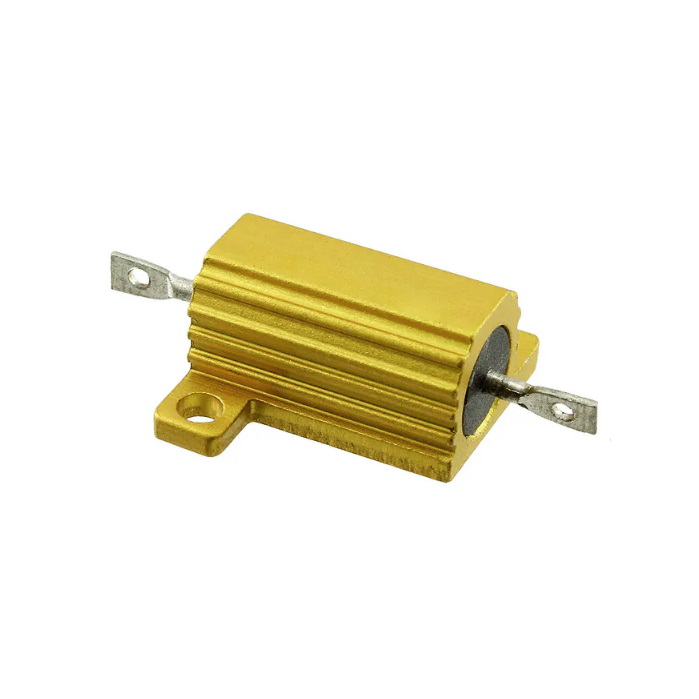

AHP500JB-91R Yageo, фото
AHP500JB-91R Yageo
