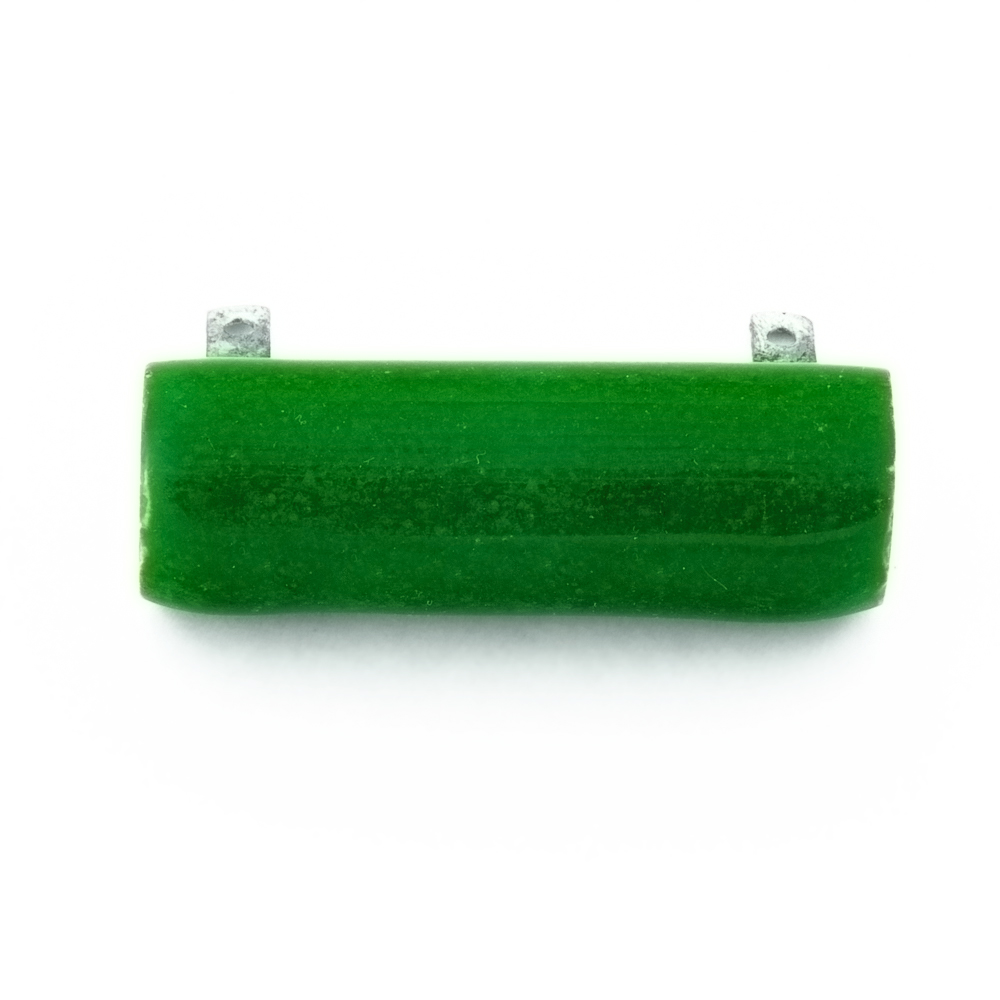

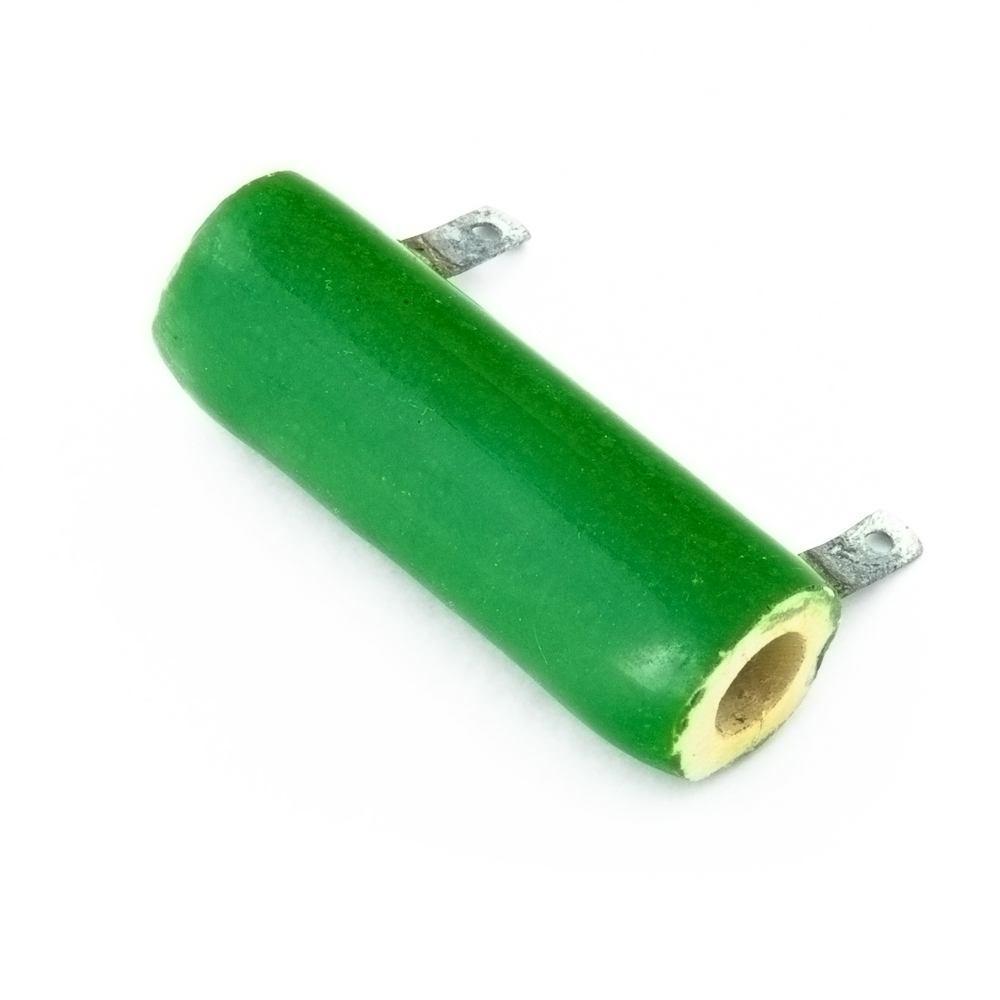

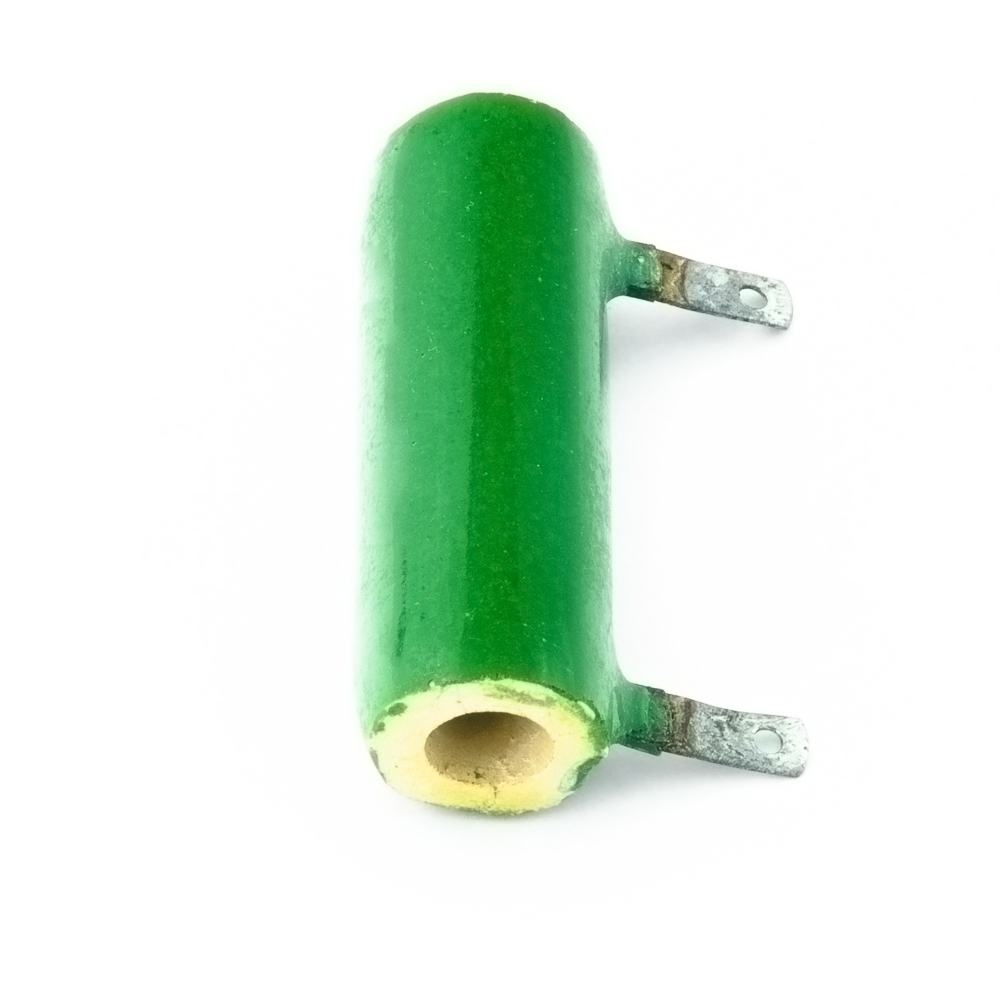

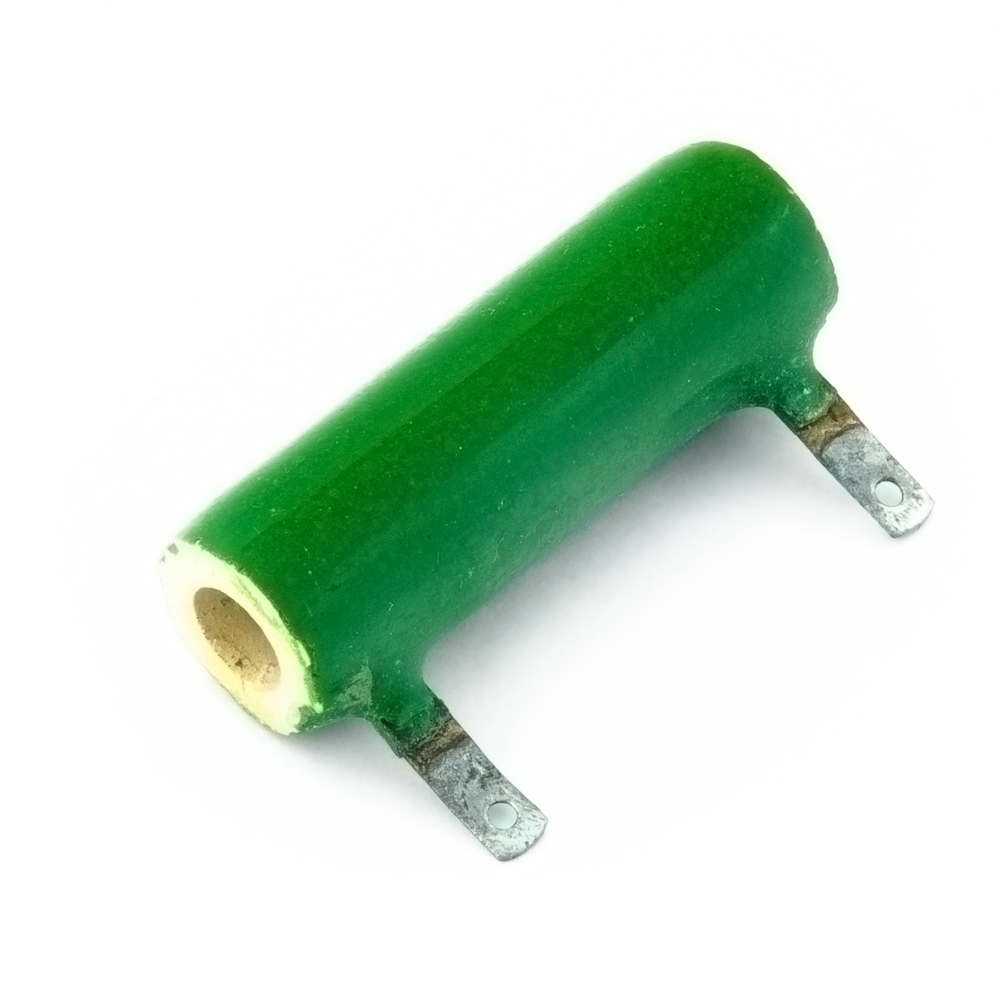

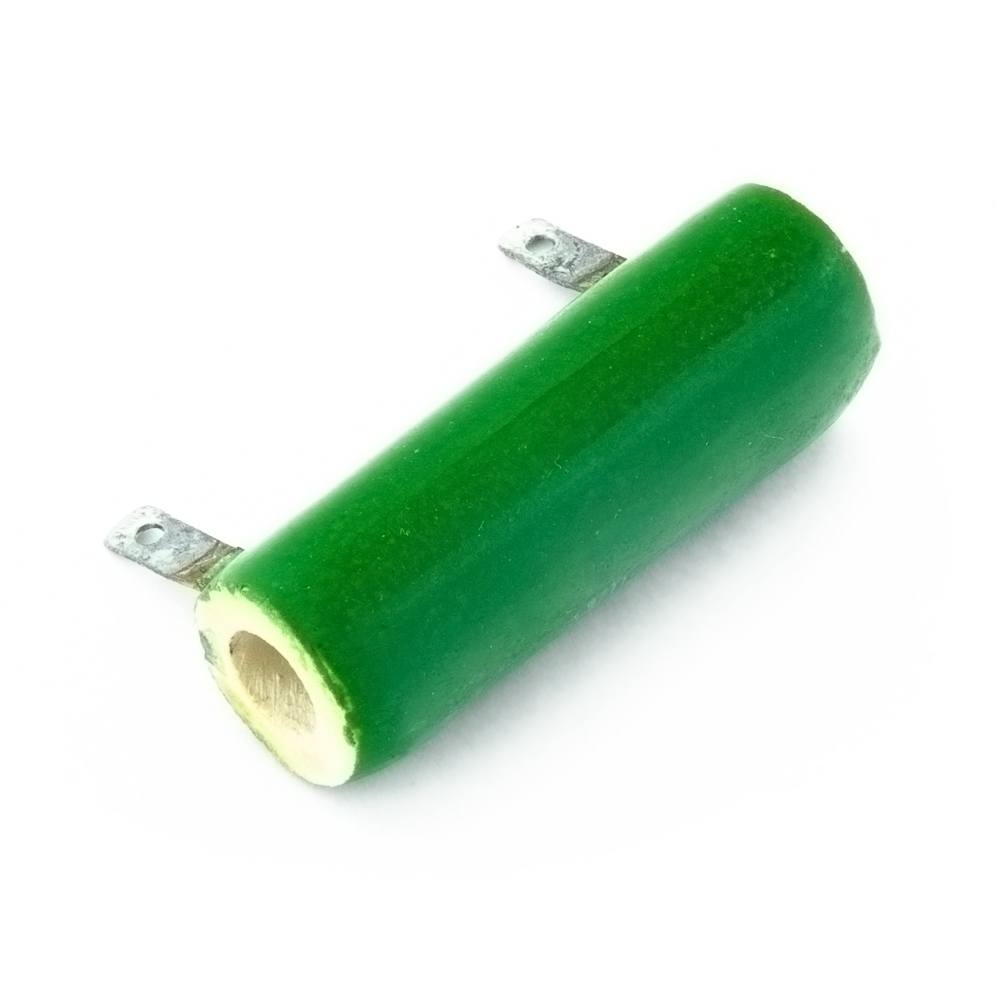

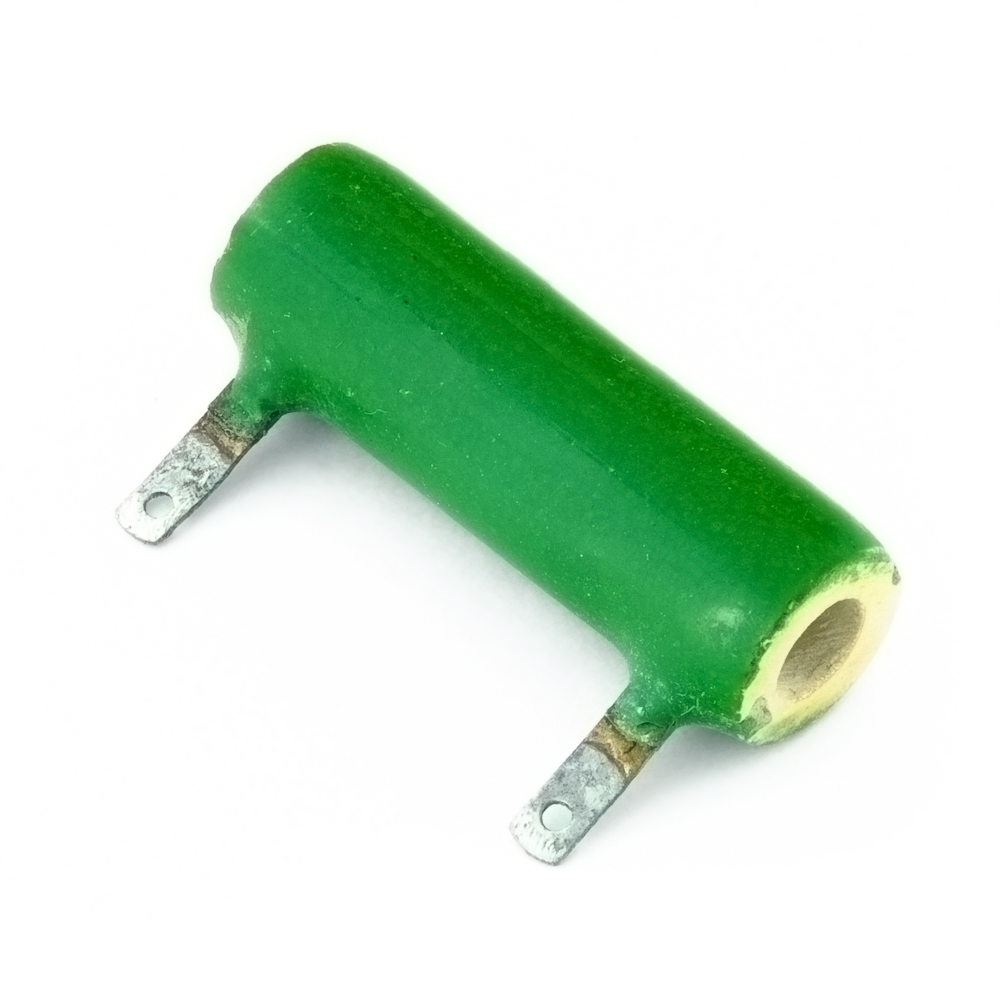

ПЭВ-20 20W(Ватт) 68 Ω(Ом)±5% Резистор постоянный (арт. TD-3961)

" 1" - ОТК; Завод Резистор, Эчмиадзин; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TD-3961
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 228091
На складе 35 шт
  • Цена от
    Включая НДС
     250 ₽
  • 1 шт 290 ₽
  • от 5 шт 250 ₽
Количество
Быстрый заказ

ПЭВ-20 20W(Ватт) 68Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 20 - номинальная мощность: 20W(Ватт); 68Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-20 20W(Ватт) 68 Ω(Ом)±5% Резистор постоянный
Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 27,45
Наличие паспорта - этикетки нет
Состояние упаковки упаковка вскрыта
Транслитерация PEV-20 20W(Watt) 68Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

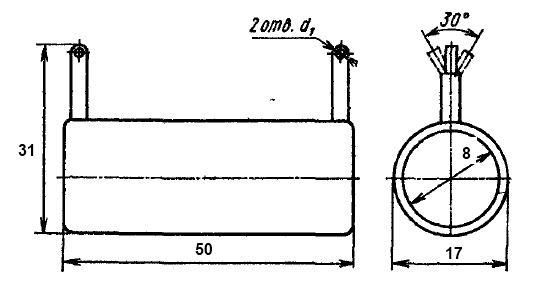

Габаритные размеры L*W*H 50х17х31 mm
Длина корпуса 50 mm
Диаметр корпуса 17 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 32 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-20 68Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 68 Ω
Пределы номинального сопротивления 4,7 Ω - 20 kΩ
Номинальная мощность 20 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 20 000 час.
Минимальный срок сохраняемости, лет 20
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-20 20W(Ватт) 68 Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

С5-35В 20Вт 68Ом±5% АО «Кермет», фото
С5-35В 20Вт 68Ом±5% АО «Кермет»

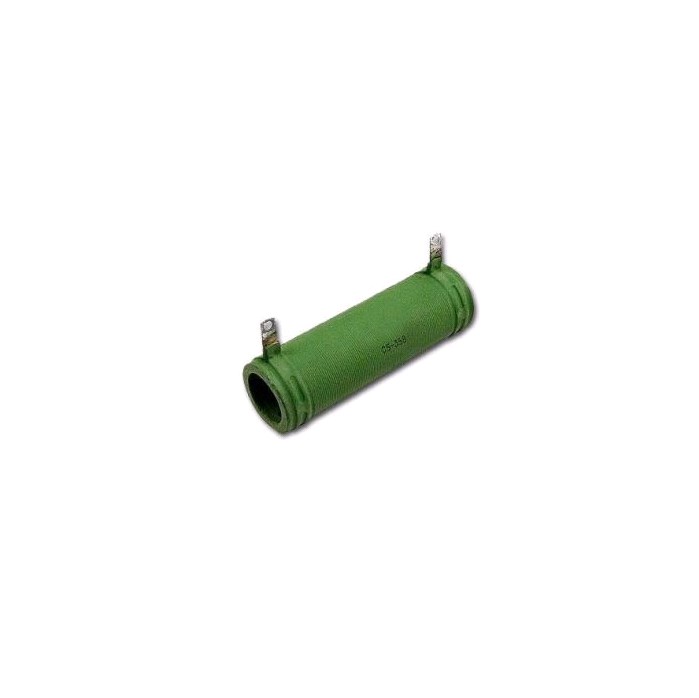

С5-35 20Вт 68Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 20Вт 68Ом±5% ОАО "Алагирский Завод Сопротивления"

Функциональные аналоги

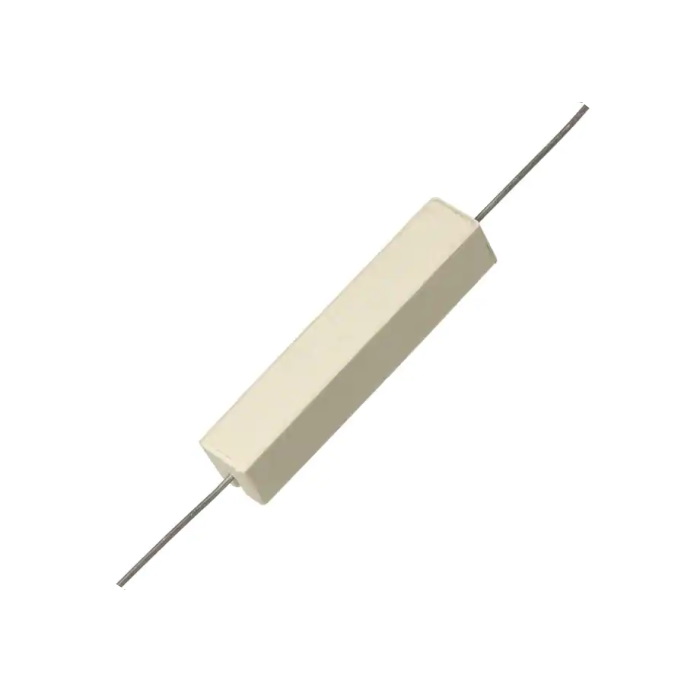

RX27-1 20W 68RJ XIN HUA, фото
RX27-1 20W 68RJ XIN HUA

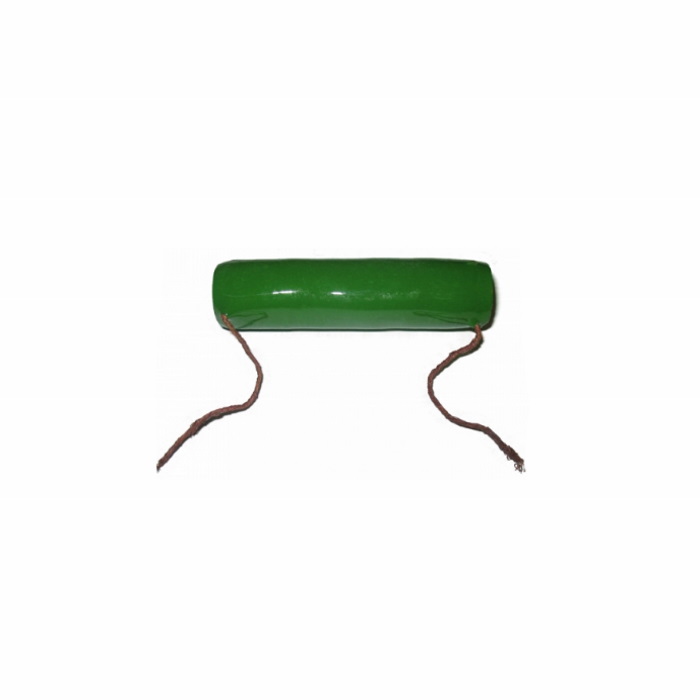

ПЭ-20Вт 68Ом±5% ОАО "Виток", фото
ПЭ-20Вт 68Ом±5% ОАО "Виток"
SQP-20 68Ohm KLS Electronic, фото
SQP-20 68Ohm KLS Electronic
SQP20AJB-68R Yageo, фото
SQP20AJB-68R Yageo
CP002068R00JB14 Vishay Dale, фото
CP002068R00JB14 Vishay Dale

Возможные аналоги

CRL20W 68RJ CCO, фото
CRL20W 68RJ CCO

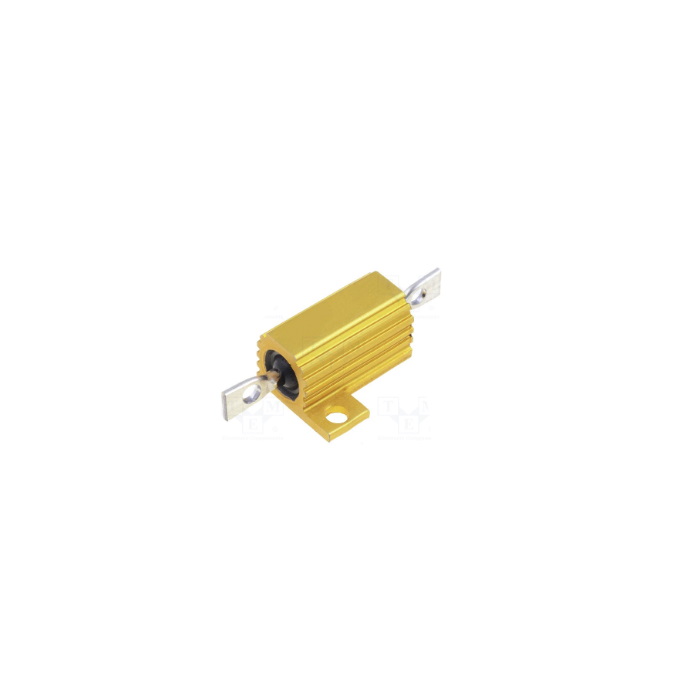

AH-20 20W 68RJ XIN HUA, фото
AH-20 20W 68RJ XIN HUA
RX27 20W 68RJ XIN HUA, фото
RX27 20W 68RJ XIN HUA
RX24 20W 68RJ RUICHI, фото
RX24 20W 68RJ RUICHI
PRW020JW680B00 ROYAL OHM, фото
PRW020JW680B00 ROYAL OHM
CRL20W-68R SR PASSIVES, фото
CRL20W-68R SR PASSIVES
