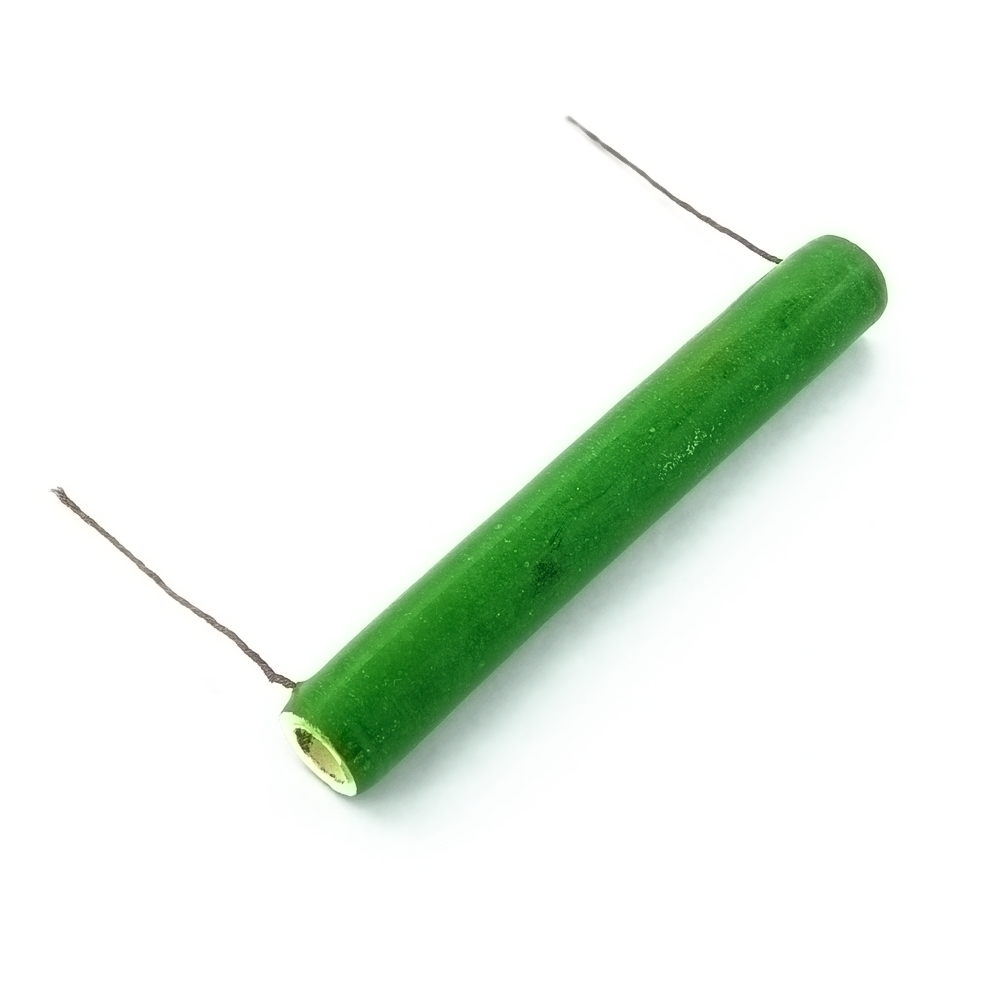

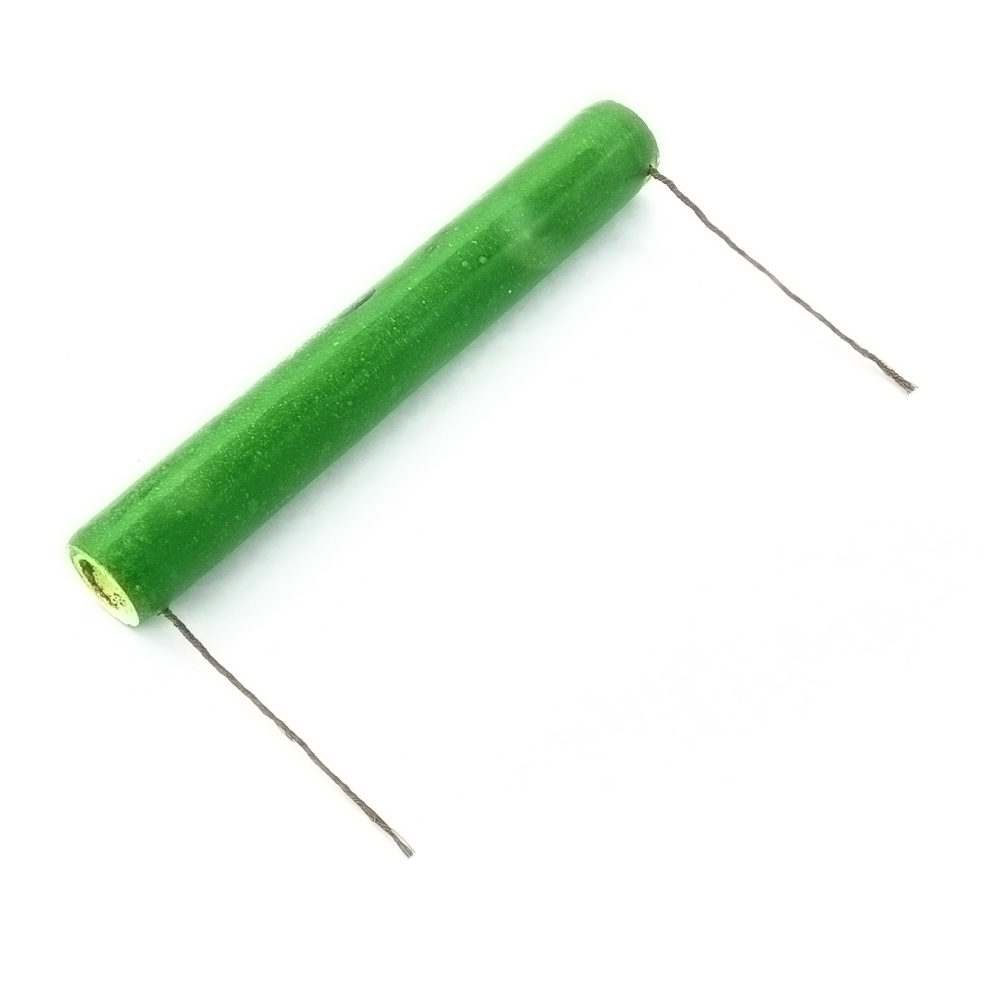

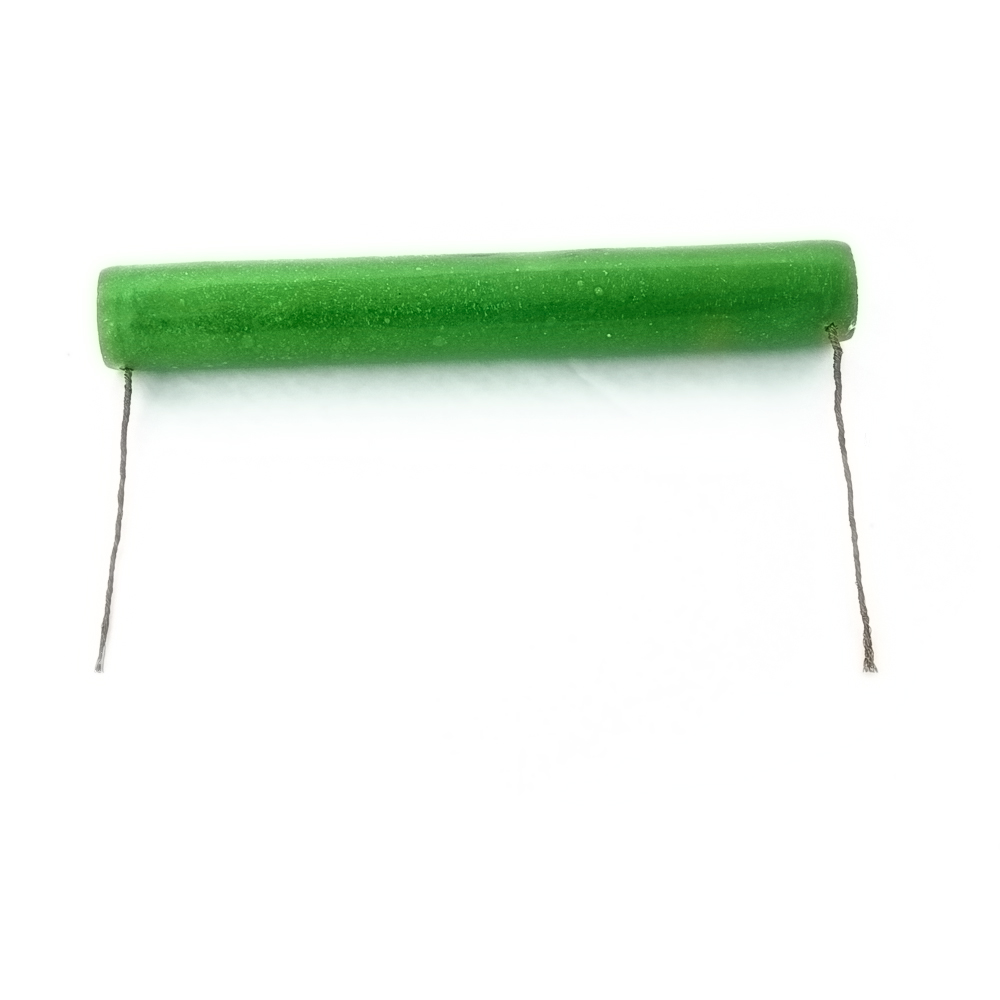

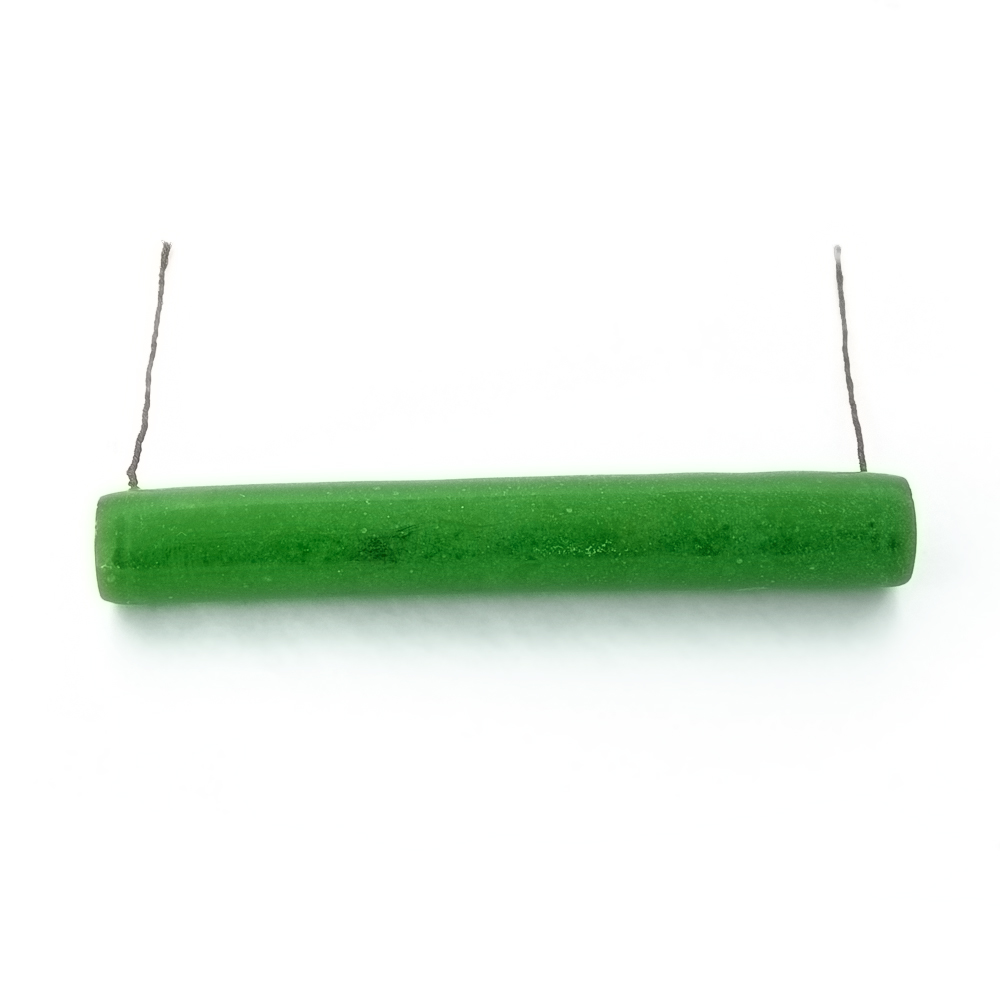

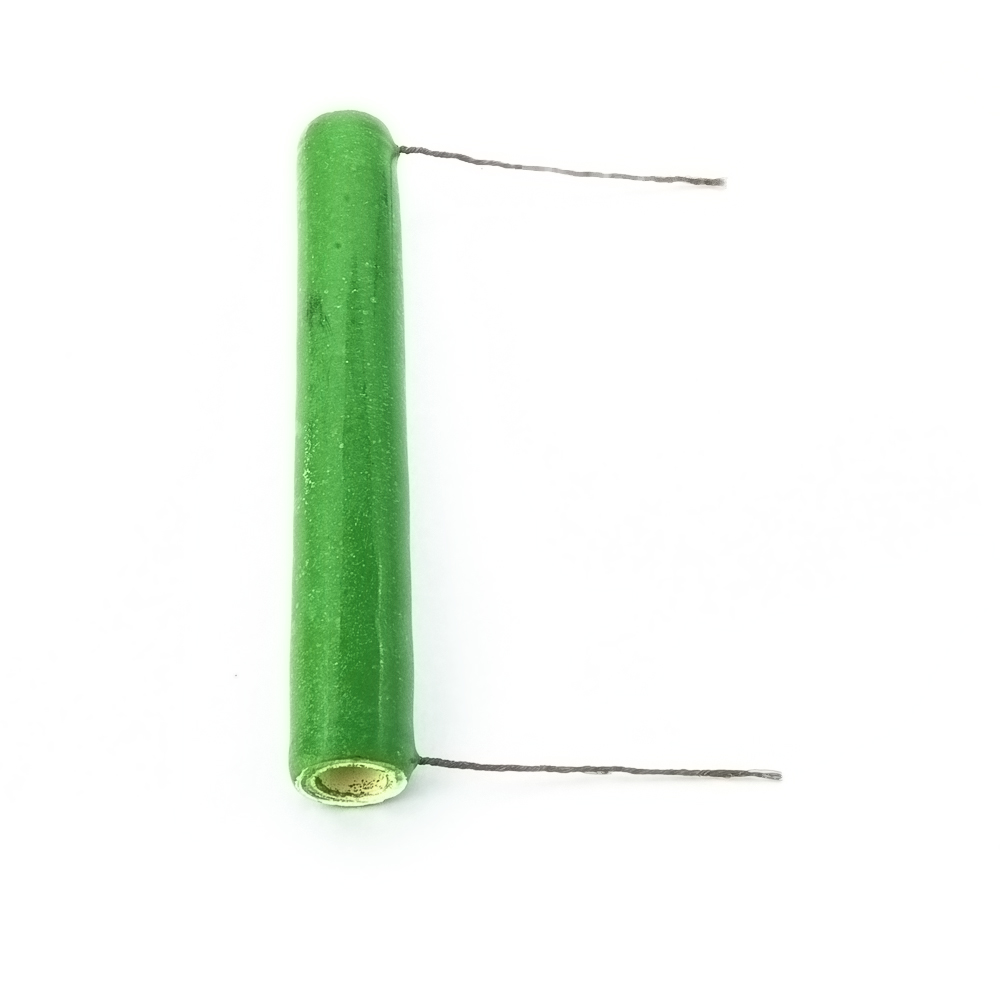

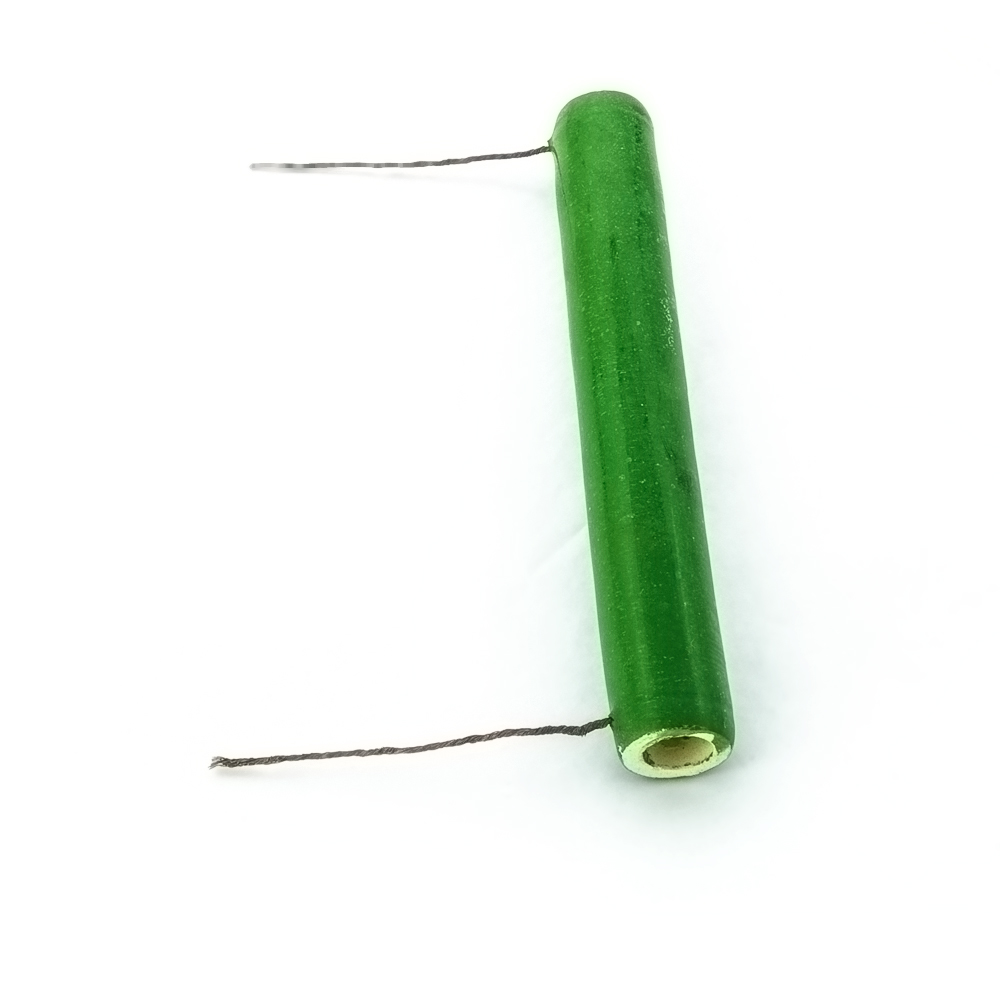

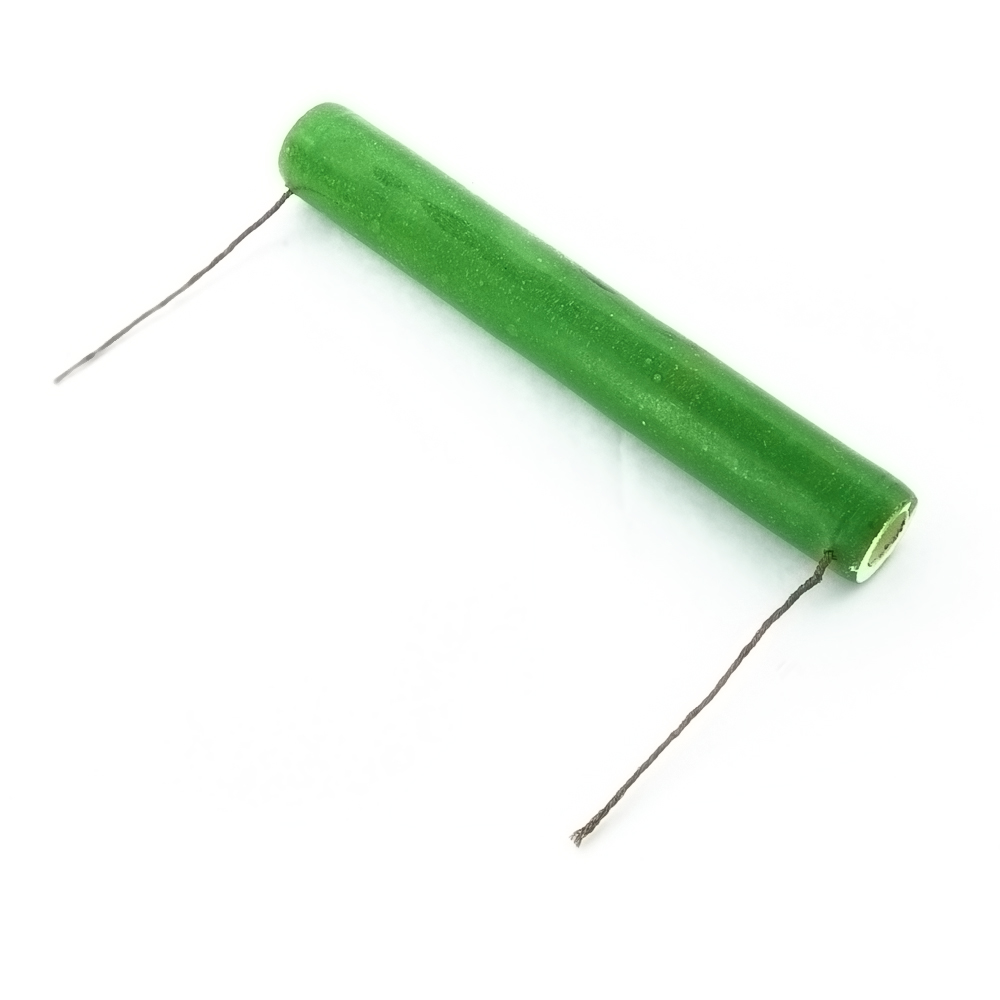

ПЭ-75 75W(Ватт) 10 Ω(Ом)±10% Резистор постоянный (арт. TN-4795)

" 1" - ОТК; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-4795
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1968
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 236599
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПЭ-75 75W(Ватт) 10Ω(Ом)±10% Резистор постоянный, проволочный, эмалированные, трубчатые. Структура условного обозначения: ПЭ – тип резистора (П – проволочный, Э – эмалированный); 75 - номинальная мощность: 75W(Ватт); 10Ω – номинальное сопротивление (Ом), ±10% - допустимое отклонение сопротивления от номинального. Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭ-75 75W(Ватт) 10 Ω(Ом)±10% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 97
Наличие паспорта - этикетки нет
Доупаковка бумага
Состояние упаковки самоупаковка
Транслитерация PE-75 75W(Watt) 10Ω(Ohm)±10% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭ

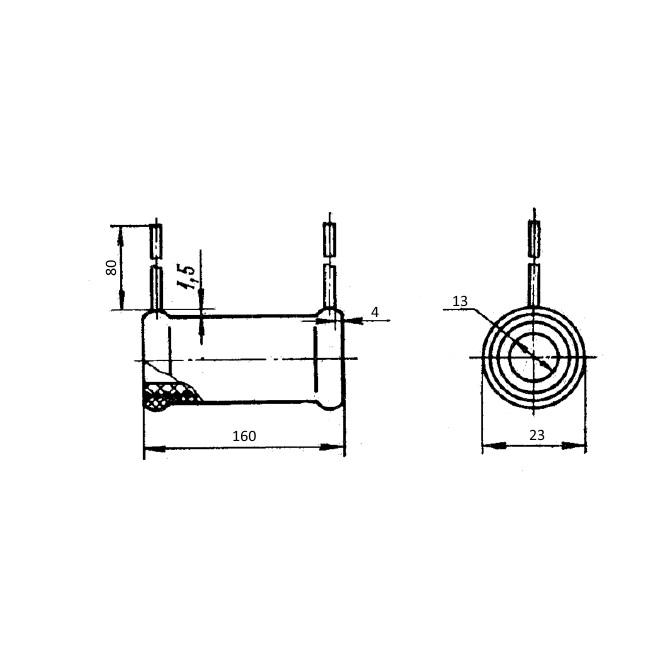

Габаритные размеры L*W*H 160х23х23 mm
Длина корпуса 160 mm
Диаметр корпуса 23 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов проволочные
Материал выводов Cu (медь)
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 155 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка ПЭ-75 10Ом±10%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 10 Ω
Пределы номинального сопротивления 1 Ω - 30 Ω
Номинальная мощность 75 W
Рабочее напряжение, max 2000 VDC; 1400 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±10%
Сопротивление изоляции 2,5 MΩ
- диапазон частот 5-80 Hz
- амплитуда ускорения 6 g
- ударное ускорение 12 g
- ударное ускорение 12 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 3000 час.
Минимальный срок сохраняемости, лет 5
Климатическое исполнениеi УХЛ
Относительная влажность 80% при температуре 25°С
Атмосферное давление 33-780 мм рт.ст.
ПЭ-75 75W(Ватт) 10 Ω(Ом)±10% Резистор постоянный   (datasheet)

Полные аналоги

С5-35В 75Вт 75Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 75Вт 75Ом±10% ОАО "Алагирский Завод Сопротивления"
С5-35В 75Вт 75Ом±5% АО "Кермет", фото
С5-35В 75Вт 75Ом±5% АО "Кермет"
ПЭВ-75Вт 75Ом±10% ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-75Вт 75Ом±10% ОАО "Алагирский Завод Сопротивления"

Функциональные аналоги

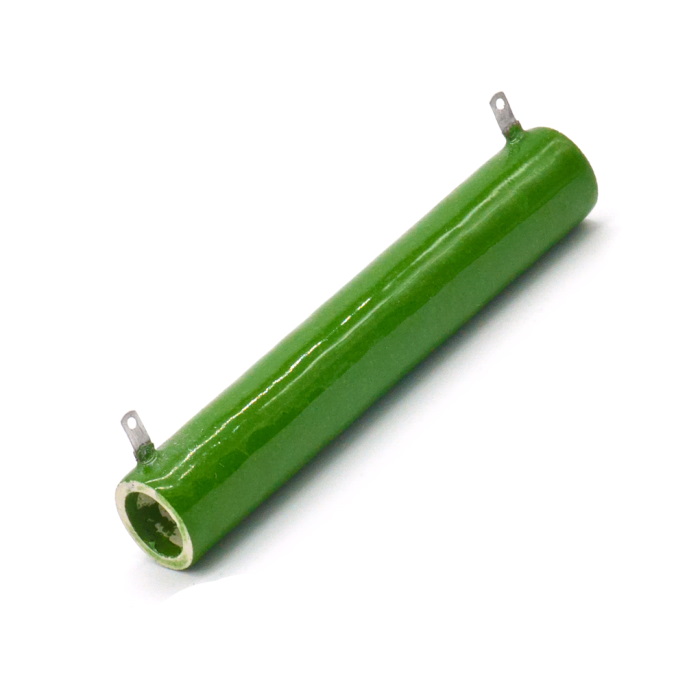

ПЭВ-75Вт 80Ом±10% ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-75Вт 80Ом±10% ОАО "Алагирский Завод Сопротивления"

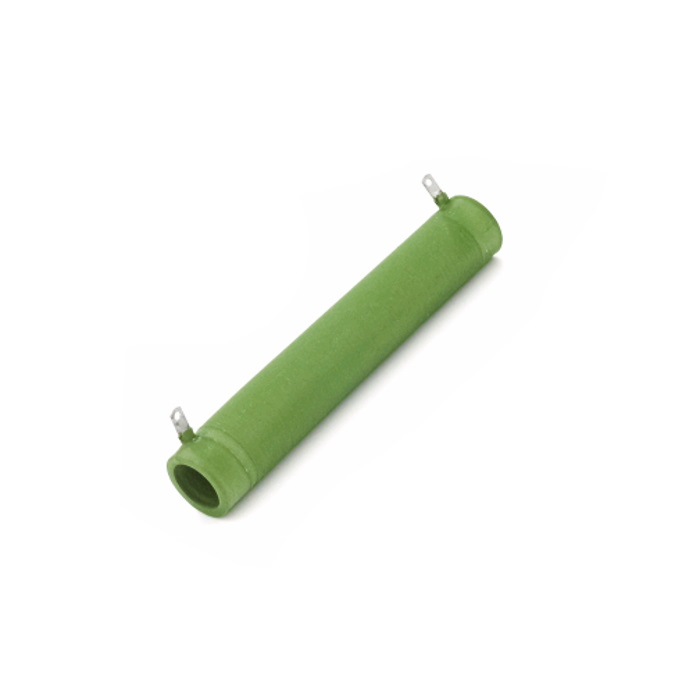

С5-35В 75Вт 80Ом±5% АО "Кермет", фото
С5-35В 75Вт 80Ом±5% АО "Кермет"

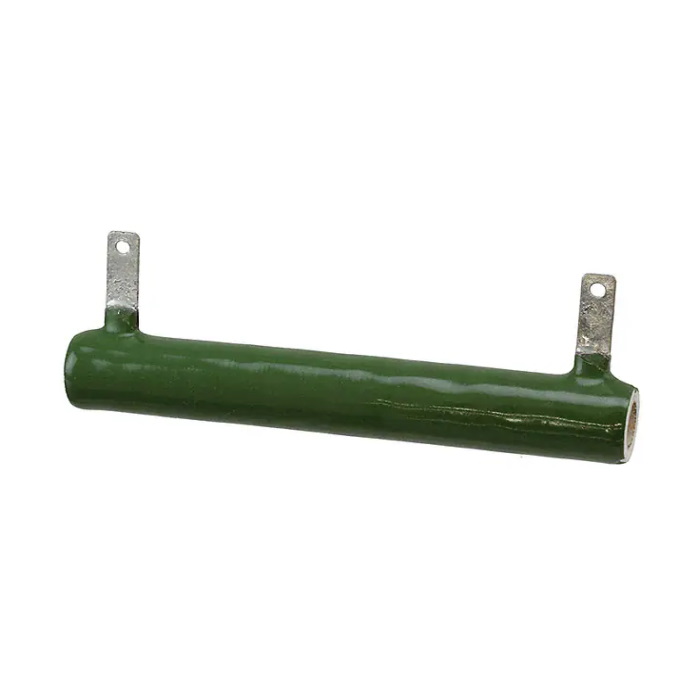

DVR 75W 12RJ HKFC Industrial, фото
DVR 75W 12RJ HKFC Industrial

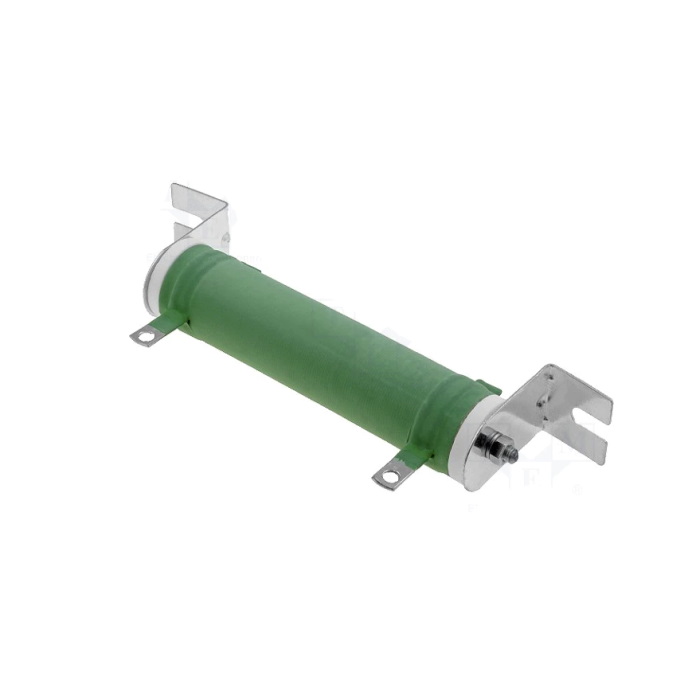

QL0080J0101000 ROYAL OHM, фото
QL0080J0101000 ROYAL OHM
R80W-100R SR PASSIVES, фото
R80W-100R SR PASSIVES

Возможные аналоги

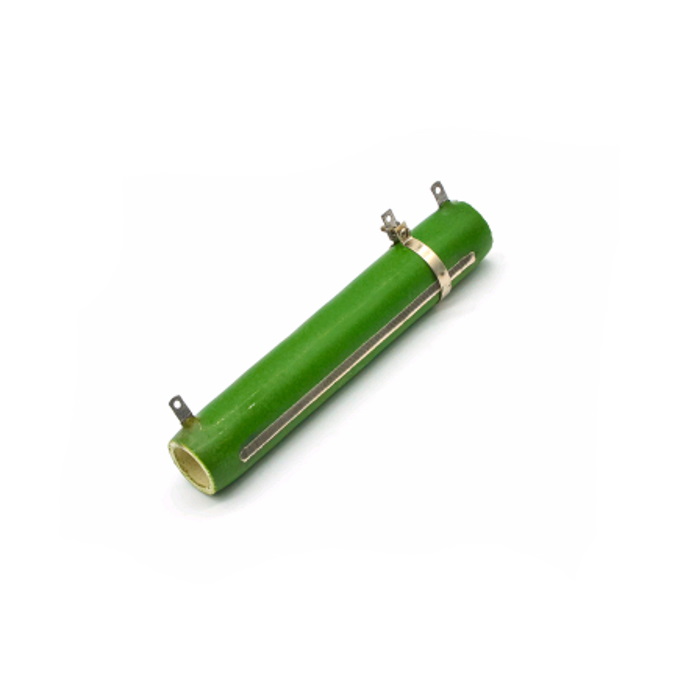

ПЭВР-75Вт 75Ом±10% ОАО "Алагирский Завод Сопротивления", фото
ПЭВР-75Вт 75Ом±10% ОАО "Алагирский Завод Сопротивления"

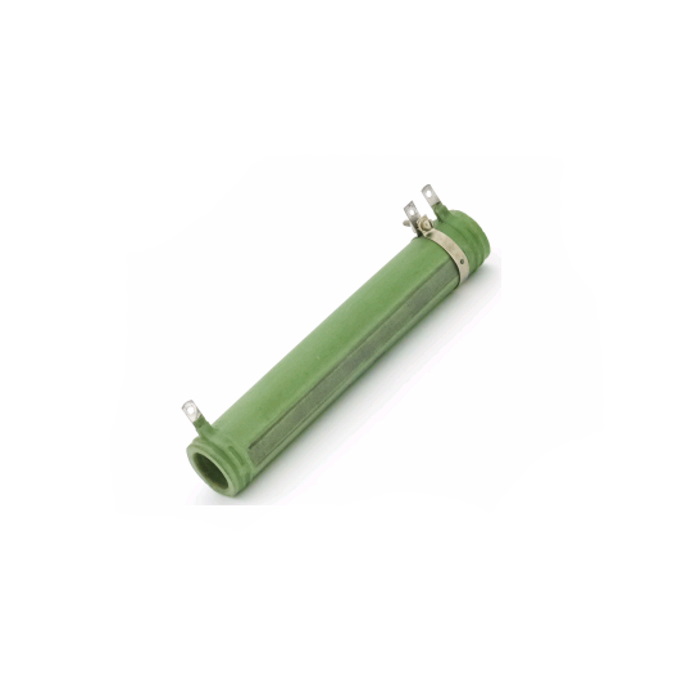

С5-36В 75Вт 75Ом±10% АО "Кермет", фото
С5-36В 75Вт 75Ом±10% АО "Кермет"

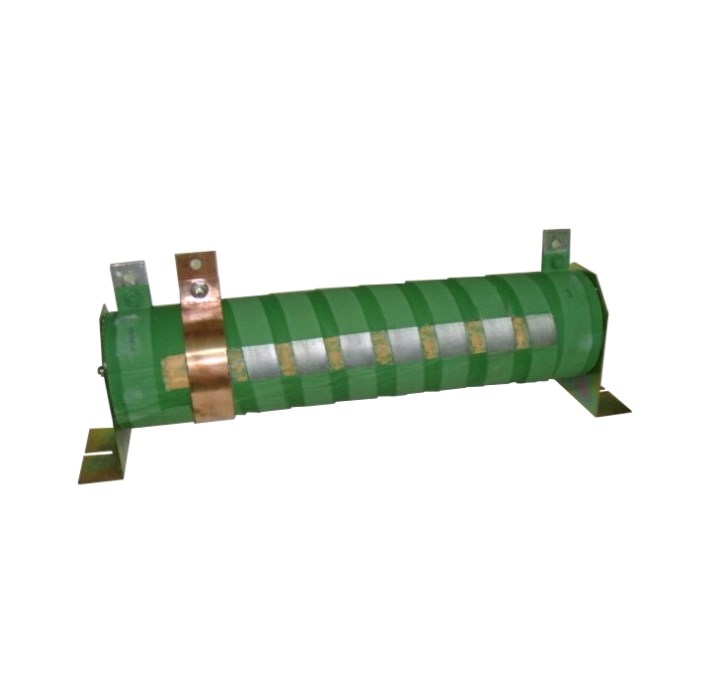

DSR-F 75W 12RJ HKFC Industrial, фото
DSR-F 75W 12RJ HKFC Industrial

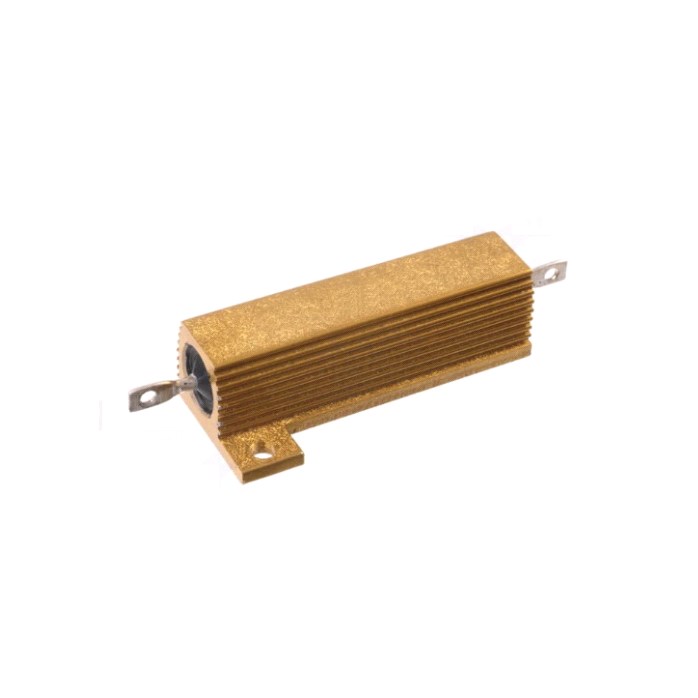

HS75 75R F Ohmite, фото
HS75 75R F Ohmite
