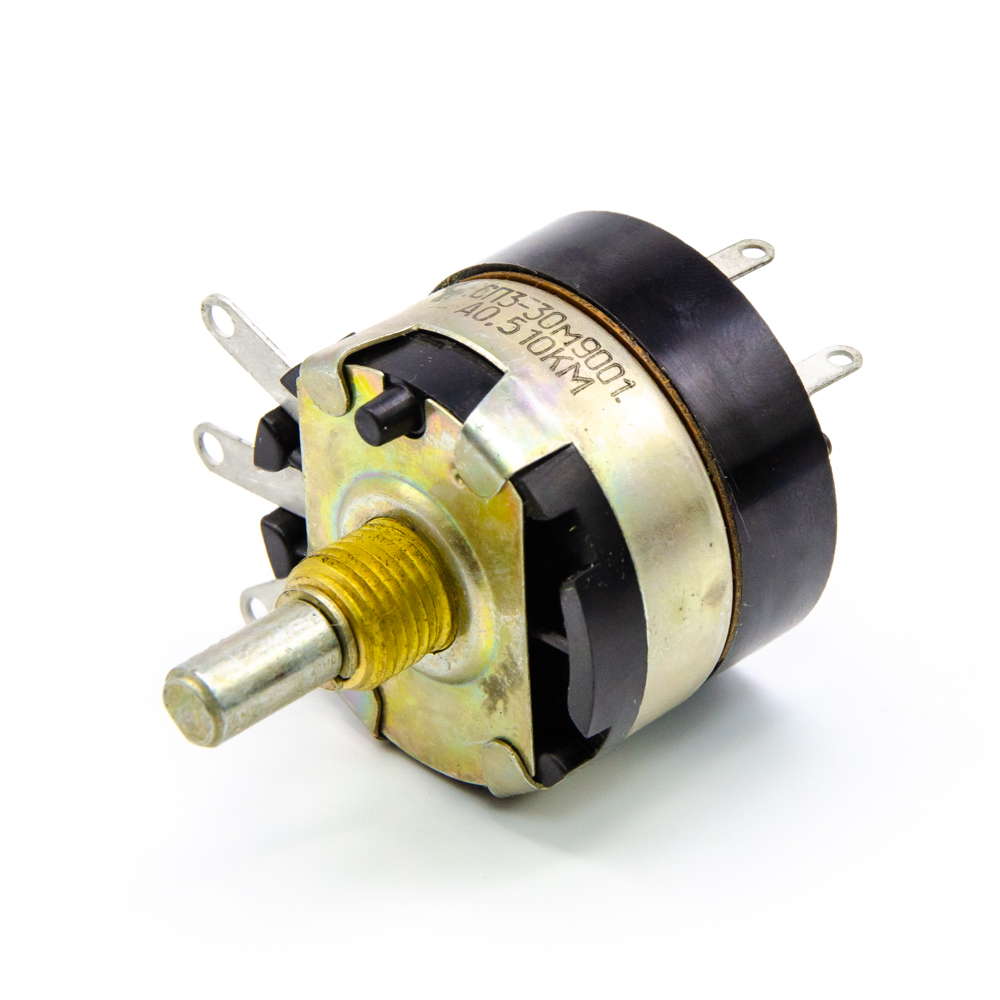

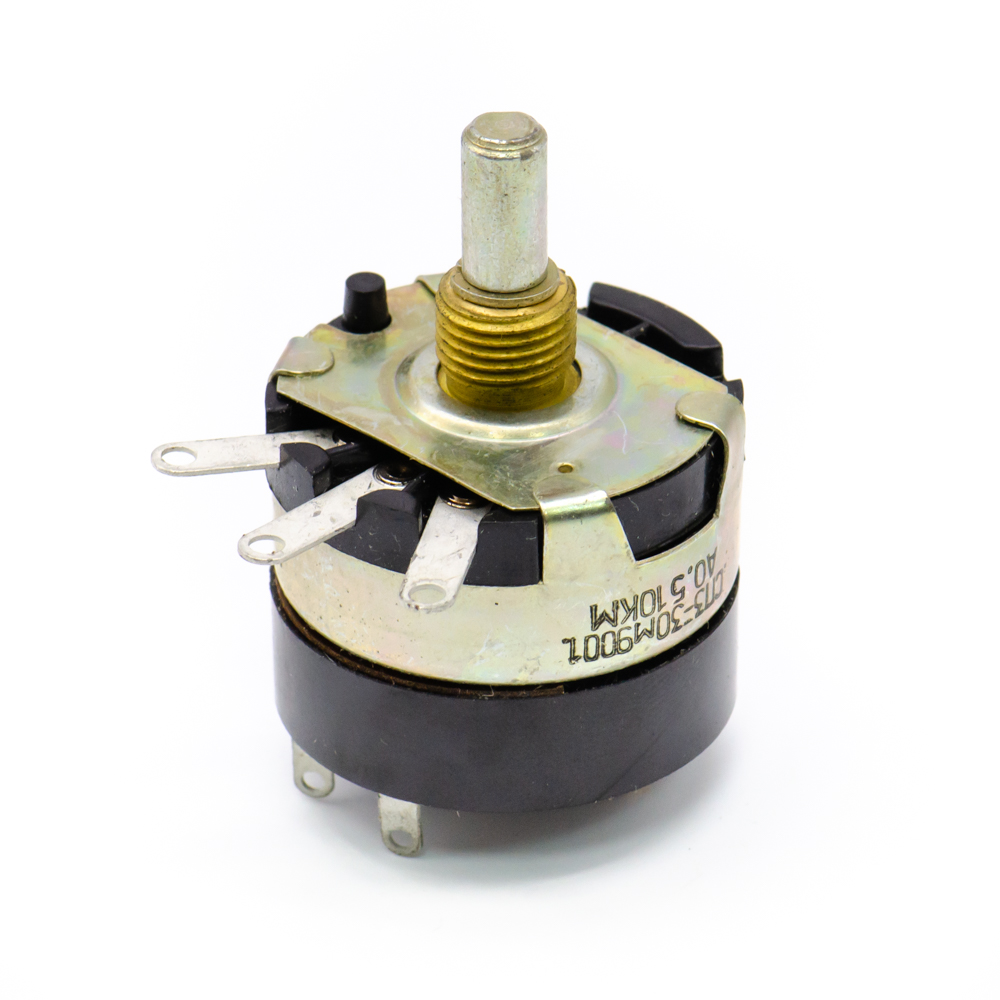

СП3-30м 0,5W(Ватт) 10kΩ(кОм)±20%-А, ВС3-20 прямая лыска Резистор переменный (потенциометр)(арт. TN-6776)

Завод Потенциал, Козьмодемьянск, Марий Эл; ОЖО 468.174 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): TN-6776
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 468.174 ТУ
Подробная документация
Аналоги и альтернативы
ID: 263235
На складе 1009 шт
  • Цена от 119 ₽
  • 1 шт 148 ₽
  • от 10 шт 126 ₽
  • от 100 шт 119 ₽
Количество
Быстрый заказ

СП3-30м 0,5W(Ватт) 10kΩ(кОм)±20%-A, ВС3-20 прямая лыска Резистор переменный (потенциометр) непроволочный, регулировочный лакопленочный композиционный. Цилиндрический, одинарный с двухполюсным выключателем, однооборотный с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного и переменного тока.  Номинальная мощность 0,5Вт. Номинальное сопротивление 10кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-30м 0,5W(Ватт) 10kΩ(кОм)±20%-А, ВС3-20 прямая лыска Резистор переменный (потенциометр)
Торговая марка Завод Потенциал, Козьмодемьянск, Марий Эл
Страна происхождения СССР
ТУ ОЖО 468.174 ТУ
Нормы и требования ОЖО 468.174 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 34
Транслитерация SP3-30m 0,5W 10kΩ±20%
Вид упаковки заводская
Состояние упаковки упаковка вскрыта
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-30
Функциональная характеристика А - линейная
Конструктивные особенности одинарный с двухполюсным выключателем
Габаритные размеры L*W*H 43х34х54 mm
Диаметр корпуса 33 mm
Высота корпуса 26 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления 2,2kΩ - 6,8MΩ
Вид вала i ВС-3-20 (прямая лыска)
Материал выводов латунь
Материал корпуса пластик
Установочные размеры 10,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 7
Шаг выводов 12 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики одинарный с двухполюсным выключателем
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 10 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,5 W
Макс. или предельное рабочее напряжение 200 V
ТКС - температурный коэффициент сопротивления ±1500×10⁻⁶/1°C;
Сопротивление изоляции 1000 MΩ
Уровень шумов 20 mkV/V
Полный угол поворота оси 295°

Условия эксплуатации

Минимальная наработка 3000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 400 мм рт.ст.
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 15
