4СМ2-2 Стойка монтажная ГОСТ 28821-90(арт. SN-6976)

1000 V; 3 A; 2 пары контактов; 18,5 mm; 3СМ...; стойка навесная
СССР
Артикул (ID): SN-6976
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 280342
На складе 1305 шт
  • Цена от 35 ₽
  • 1 шт 40 ₽
  • от 10 шт 35 ₽
Количество
Быстрый заказ

4СМ2-2 Стойка монтажная карболит для навесного монтажа. Структура условного обозначения: 4 – конструктивное исполнение; СМ – обозначение типа (стойка монтажная); 2 – типоразмер стойки монтажной; 2 – количество пар контактов. Стойка предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Используются как промежуточный переходный элемент для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Способ крепления стойки в оборудовании - при помощи винтов. Стойка имеет два контакта, каждый из которых выведен на две диаметрально-противоположные стороны стойки (насквозь). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 4СМ2-2 Стойка монтажная ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 1,13
Наличие паспорта - этикетки нет
Транслитерация Rack mounting 4SM2-2
Вид упаковки картонная коробка (1000шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип Стойка монтажная
Серия стоек 4СМ
Типоразмер стойки монтажной 2
Вид стойки прямая
Исполнение стойки внутренняя резьба
Количество контактов 2 пары контактов
Вид контактов пловолочные
Расположение контактов сквозные (на разные стороны)
Материал контактов латунь
Покрытие контактов лужение
Внутренняя резьба M3х0,5
Длина резьбы 6 mm
Внутренний диаметр 2,5 mm
Материал стойки карболит
Покрытие стойки без покрытия
Цвет стойки коричневый
Габаритные размеры L*W*H 13х18,5 mm
Высота стойки 18,5 mm
Высота расположения контактов 9,2 mm; 13 mm
Диаметр основания стойки 12 mm
Диаметр корпуса 6 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Размер монтажного отверстия для механического крепления к плате d=3,0 mm
Фактическая маркировка отсутствует
Рабочее положение любое
Аналогичные серии 3СМ...
Другие наименования стойка навесная

Технические характеристики

Рабочее напряжение, max 1000 V
Рабочий ток, max 3 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
4СМ2-2 Стойка монтажная ГОСТ 28821-90   (datasheet)

Возможные аналоги

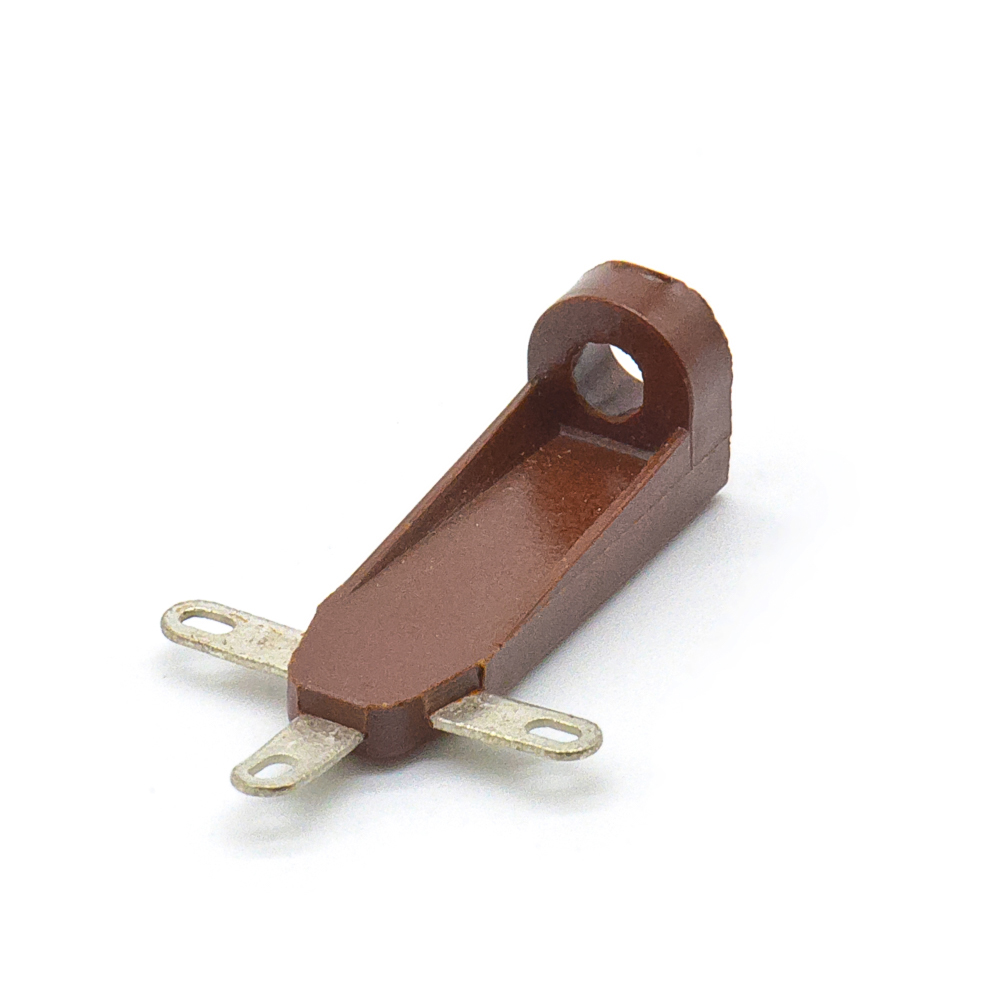

3СМ5-1 Стойка монтажная ГОСТ 28821-90, фото
Артикул (ID): SN-6978
3СМ5-1 Стойка монтажная ГОСТ 28821-90
  • 85 ₽ 1 шт.
  • 80 ₽ от 10 шт.

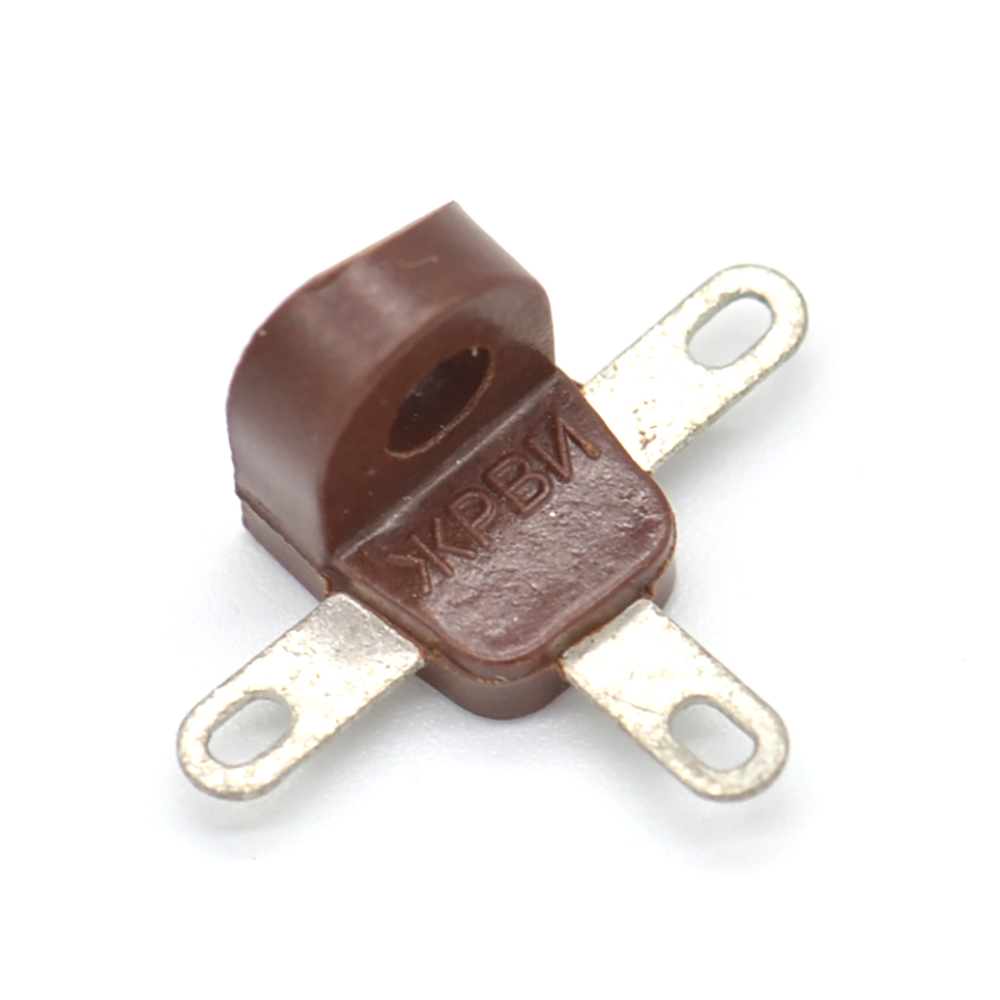

3СМ4-1 Стойка монтажная ГОСТ 28821-90, фото
