4СМ12-1 Стойка монтажная ГОСТ 28821-90.(арт. KP-5393 )

СССР
Артикул (ID): KP-5393
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 481820
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

4СМ12-1 Стойка монтажная карболит для навесного монтажа. Структура условного обозначения: 4 – конструктивное исполнение; СМ – обозначение типа (стойка монтажная); 12 – типоразмер стойки монтажной; 1 – количество пар контактов. Стойка предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Используются как промежуточный переходный элемент для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Способ крепления стойки в оборудовании - при помощи винтов. Стойка имеет один контакт, который выведен на две диаметрально-противоположные стороны стойки (насквозь). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 4СМ12-1 Стойка монтажная ГОСТ 28821-90.
Торговая марка No name Russia
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 0,91
Наличие паспорта - этикетки нет
Транслитерация 4CM 12-1 Mounting rack GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип Стойка монтажная
Серия стоек 4СМ
Типоразмер стойки монтажной 12
Вид стойки прямая
Исполнение стойки внутренняя резьба
Количество контактов 1 пара контактов
Вид контактов пловолочные
Расположение контактов сквозные (на разные стороны)
Материал контактов латунь
Покрытие контактов лужение
Внутренняя резьба M2.5х0,2
Длина резьбы 4 mm
Внутренний диаметр 2,5 mm
Материал стойки карболит
Покрытие стойки без покрытия
Цвет стойки коричневый

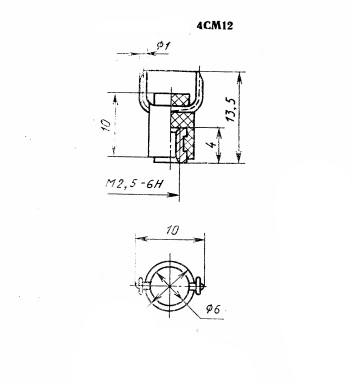

Габаритные размеры L*W*H 10х10х13,5 mm
Высота стойки 10 mm
Высота расположения контактов 12 mm
Диаметр основания стойки 6 mm
Диаметр корпуса 6 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Размер монтажного отверстия для механического крепления к плате d=2,0 mm
Фактическая маркировка отсутствует
Рабочее положение любое
Аналогичные серии 3СМ...
Другие наименования стойка навесная

Технические характеристики

Рабочее напряжение, max 100 V
Рабочий ток, max 1 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
4СМ12-1 Стойка монтажная ГОСТ 28821-90.   (datasheet)
