3СМ5-1 Стойка монтажная ГОСТ 28821-90(арт. SN-6978)

СССР
Артикул (ID): SN-6978
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 280344
На складе 16 шт
  • Цена от 80 ₽
  • 1 шт 85 ₽
  • от 10 шт 80 ₽
Количество
Быстрый заказ

3СМ5-1 Стойка монтажная карболит для навесного монтажа. Структура условного обозначения: 3 – конструктивное исполнение; СМ – обозначение типа (стойка монтажная); 5 – типоразмер стойки монтажной; 1 – контакт (3 вывода). Стойка предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Используются как промежуточный переходный элемент для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Способ крепления стойки в оборудовании - при помощи винтов. Стойка имеет один контакт, который выведен на три стороны стойки (насквозь). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3СМ5-1 Стойка монтажная ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 1,2
Наличие паспорта - этикетки нет
Транслитерация 3CM 5-1 Mounting rack GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип Стойка монтажная
Серия стоек 3СМ
Типоразмер стойки монтажной 5
Вид стойки угловая
Количество контактов 1 контакт (3 вывода)
Вид контактов лепесток
Расположение контактов сквозные (на разные стороны)
Материал контактов латунь
Покрытие контактов лужение
Материал стойки карболит
Покрытие стойки без покрытия
Цвет стойки коричневый
Габаритные размеры L*W*H 20х10х31 mm
Высота стойки 31 mm
Высота расположения контактов 21 mm, 29 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Размер монтажного отверстия для механического крепления к плате d=3,5 mm
Фактическая маркировка 3СМ5-1
Рабочее положение любое
Аналогичные серии 4СМ...
Другие наименования стойка навесная

Технические характеристики

Рабочее напряжение, max 1000 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С

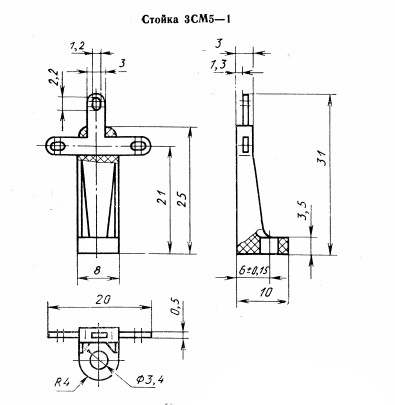

3СМ5-1 Стойка монтажная ГОСТ 28821-90   (datasheet)

Полные аналоги

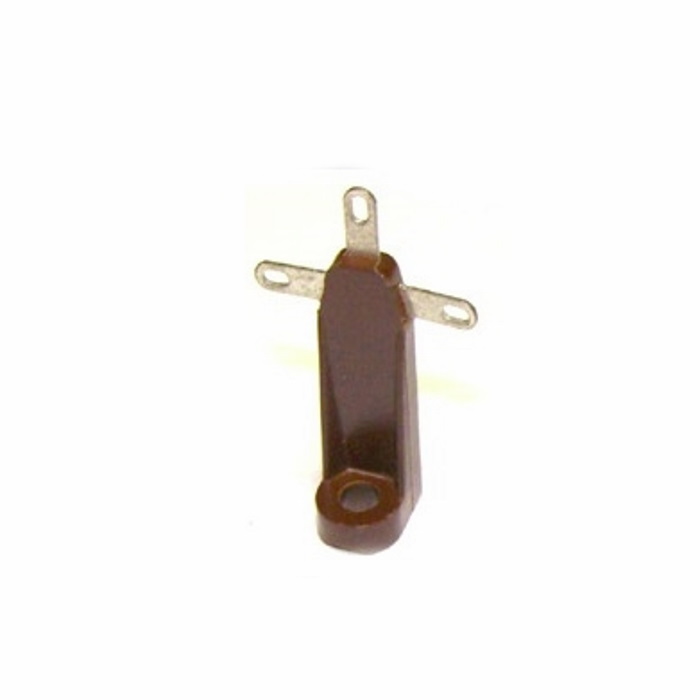

4СМ5-1, фото
4СМ5-1

Функциональные аналоги

3СМ4-1 Стойка монтажная ГОСТ 28821-90, фото
Артикул (ID): SN-7136
3СМ4-1 Стойка монтажная ГОСТ 28821-90
  • 120 ₽ 1 шт.
  • 100 ₽ от 50 шт.

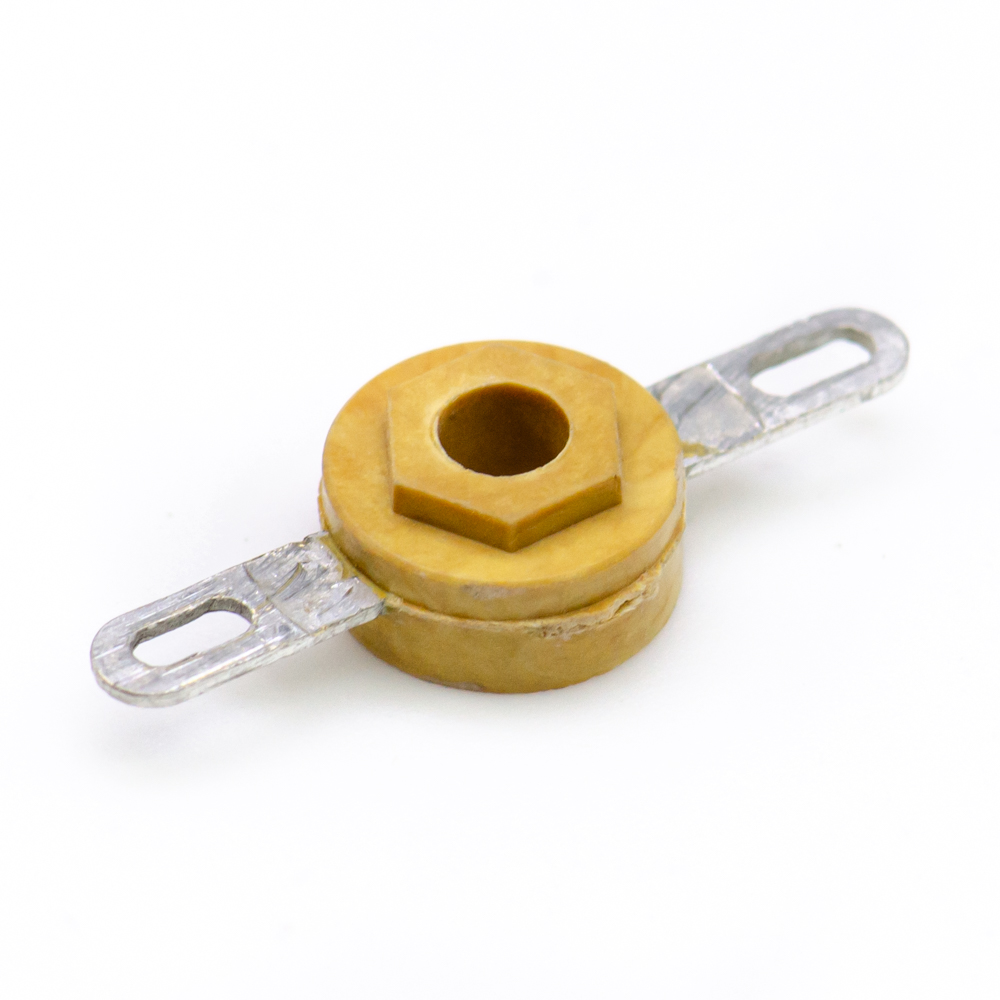

4СМ10-1 Стойка монтажная ГОСТ 28821-90, фото
Артикул (ID): TM-1636
4СМ10-1 Стойка монтажная ГОСТ 28821-90

Возможные аналоги

4СМ2-2 Стойка монтажная ГОСТ 28821-90, фото
Артикул (ID): SN-6976
4СМ2-2 Стойка монтажная ГОСТ 28821-90
  • 40 ₽ 1 шт.
  • 35 ₽ от 10 шт.

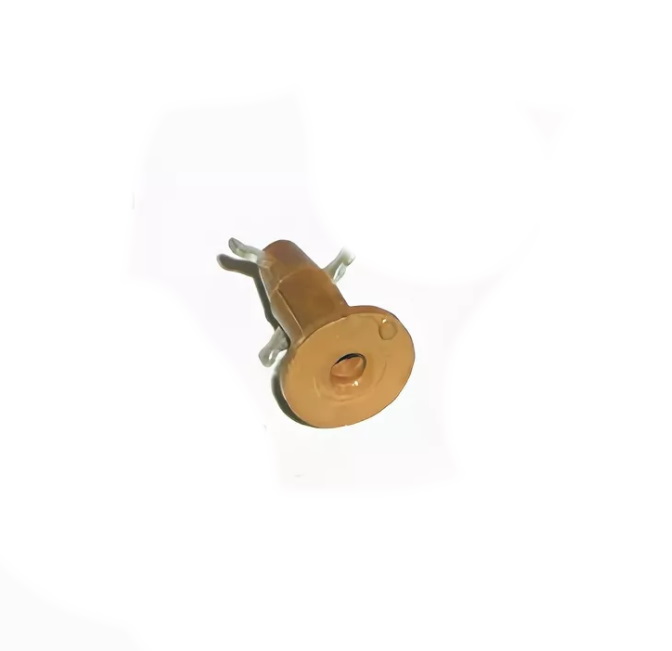

4СМ15-1, фото
