3СМ4-1 Стойка монтажная ГОСТ 28821-90(арт. SN-7136)

СССР
Артикул (ID): SN-7136
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 235474
На складе 551 шт
  • Цена от 100 ₽
  • 1 шт 120 ₽
  • от 50 шт 100 ₽
Количество
Быстрый заказ

3СМ4-1 Стойка монтажная карболит для навесного монтажа. Структура условного обозначения: 3 – конструктивное исполнение; СМ – обозначение типа (стойка монтажная); 4 – типоразмер стойки монтажной; 1 – контакт (3 вывода). Стойка предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Используются как промежуточный переходный элемент для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Способ крепления стойки в оборудовании - при помощи винтов. Стойка имеет один контакт, который выведен на три стороны стойки (насквозь). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3СМ4-1 Стойка монтажная ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 0,71
Наличие паспорта - этикетки нет
Транслитерация 3SM4-1 Mounting rack GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип Стойка монтажная
Серия стоек 3СМ
Типоразмер стойки монтажной 4
Вид стойки угловая
Количество контактов 1 контакт (3 вывода)
Вид контактов лепесток
Расположение контактов сквозные (на разные стороны)
Материал контактов латунь
Покрытие контактов лужение
Материал стойки карболит
Покрытие стойки без покрытия
Цвет стойки коричневый
Габаритные размеры L*W*H 20х10х15 mm
Высота стойки 15 mm
Высота расположения контактов 5 mm; 13 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Размер монтажного отверстия для механического крепления к плате d=3,5 mm
Фактическая маркировка отсутствует
Рабочее положение любое
Аналогичные серии 4СМ...
Другие наименования стойка навесная

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С

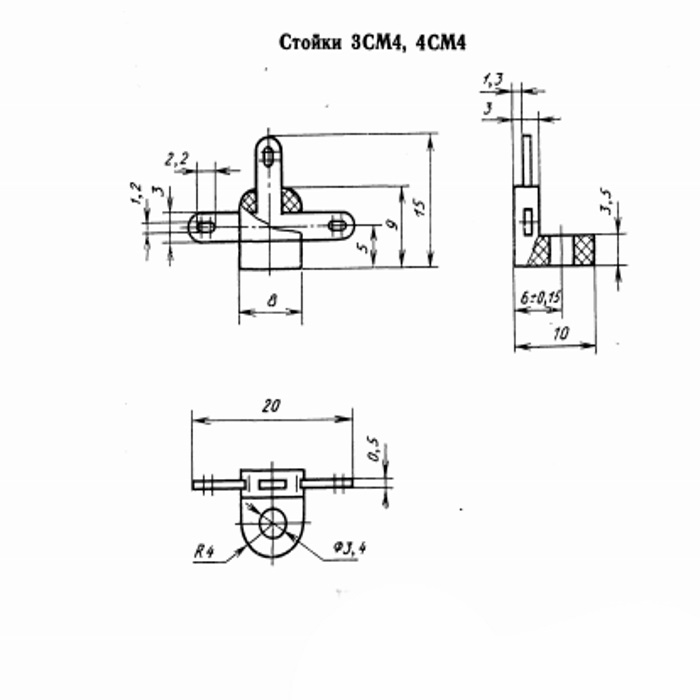

3СМ4-1 Стойка монтажная ГОСТ 28821-90   (datasheet)

Полные аналоги

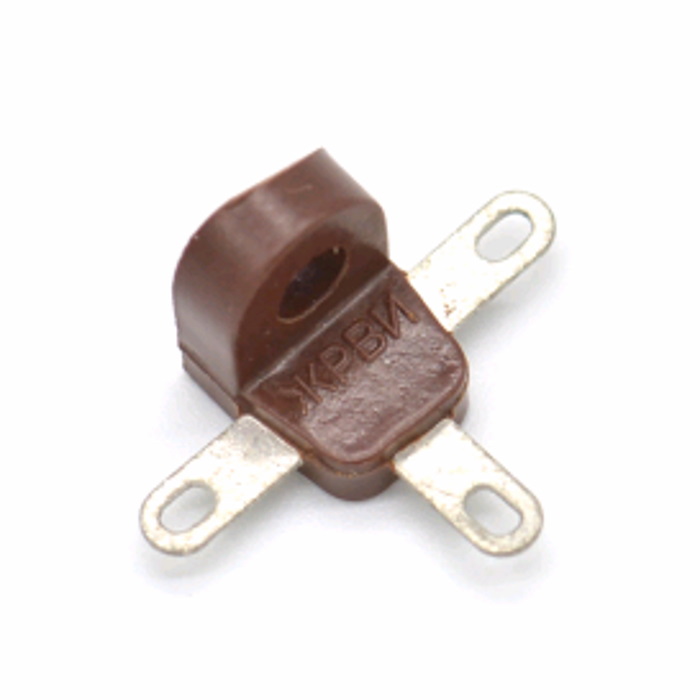

4СМ4-1, фото
4СМ4-1

Функциональные аналоги

3СМ5-1 Стойка монтажная ГОСТ 28821-90, фото
Артикул (ID): SN-6978
3СМ5-1 Стойка монтажная ГОСТ 28821-90
  • 85 ₽ 1 шт.
  • 80 ₽ от 10 шт.

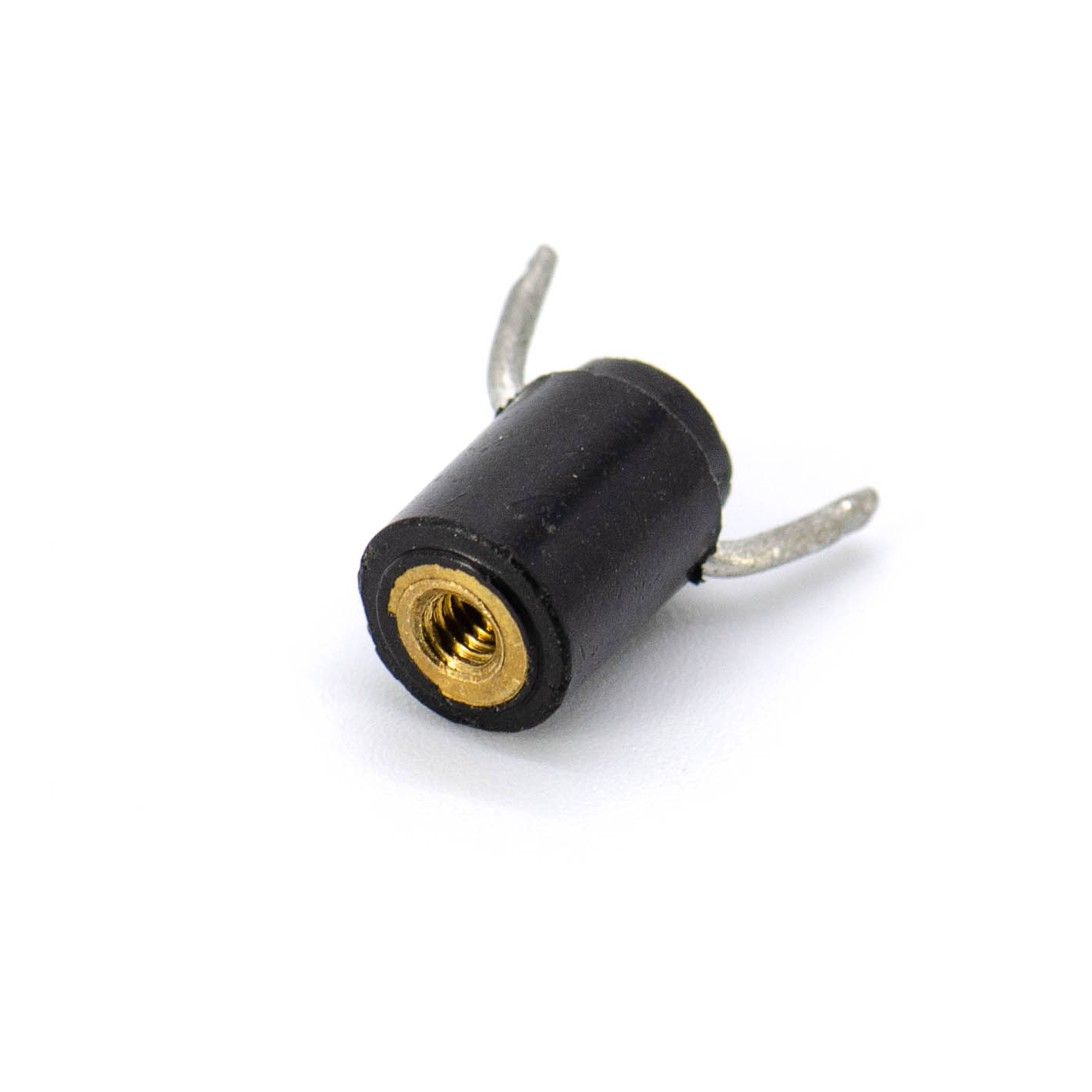

3СМ12-1 Стойка монтажная ГОСТ 28821-90., фото
Артикул (ID): SN-6977
3СМ12-1 Стойка монтажная ГОСТ 28821-90.

Возможные аналоги

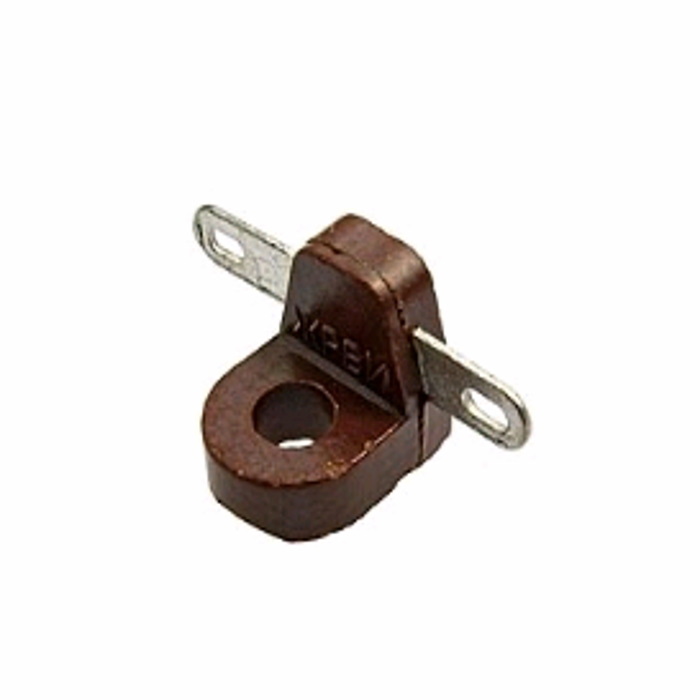

4СМ8-1, фото
4СМ8-1
