Скидка на  Соединители
-20%

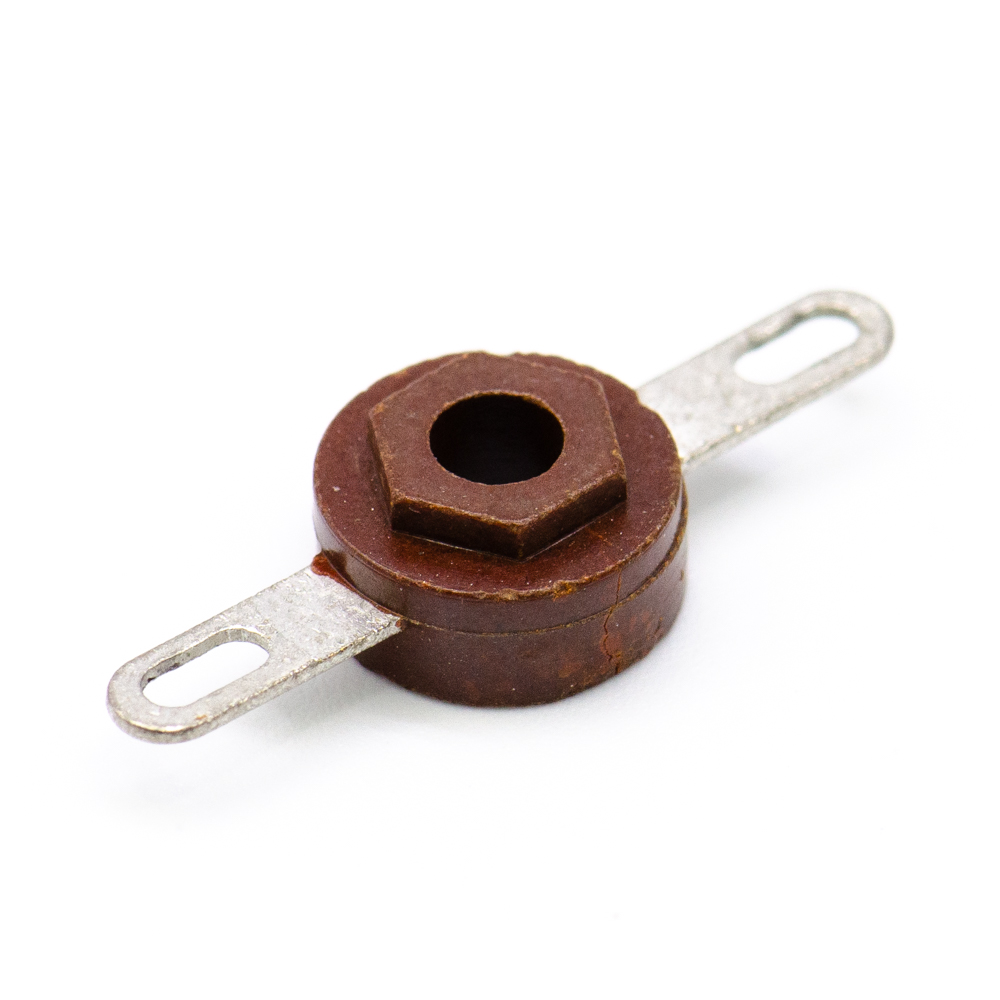

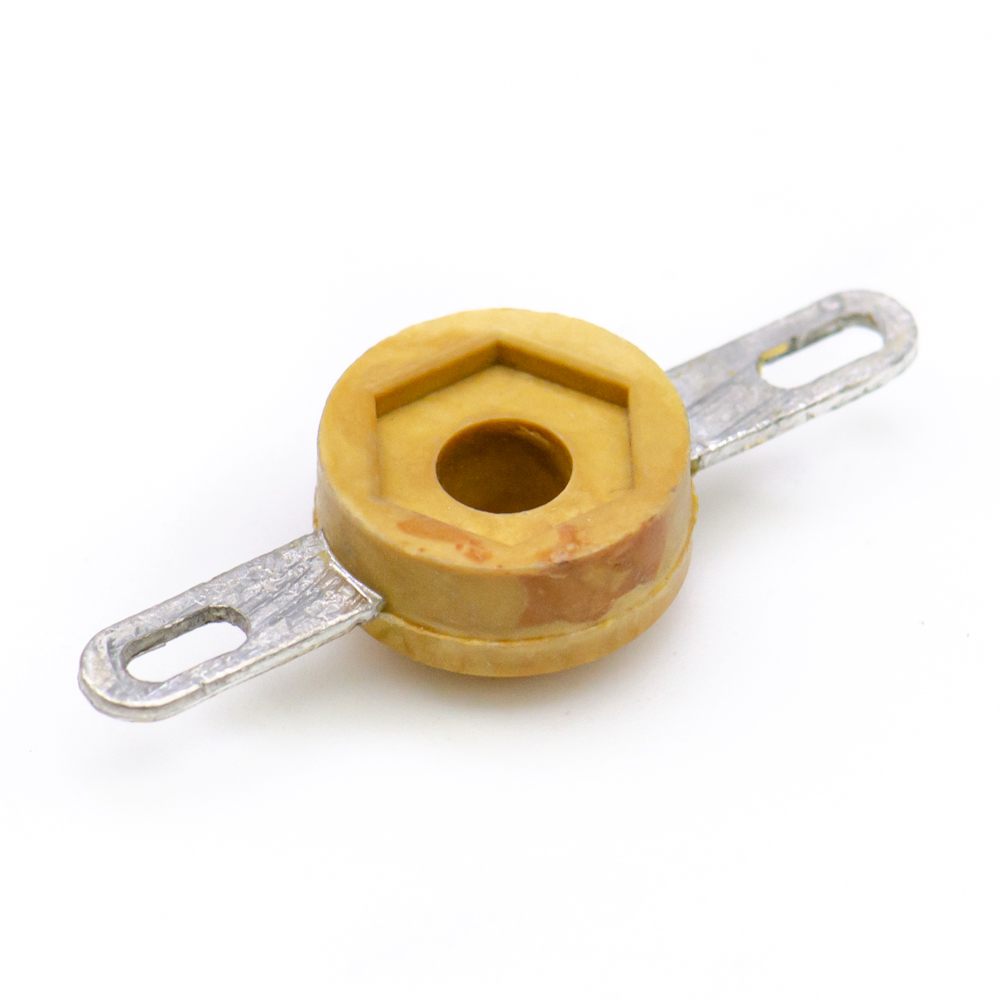

4СМ10-1 Стойка монтажная ГОСТ 28821-90(арт. TM-1636)

РОССИЯ
Артикул (ID): TM-1636
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 242872
На складе 100 шт
  • Цена от 500 ₽
  • 1 шт 550 ₽
  • от 50 шт 500 ₽
Количество
Быстрый заказ

4СМ10-1 Стойка монтажная карболит для навесного монтажа. Структура условного обозначения: 4 – конструктивное исполнение; СМ – обозначение типа (стойка монтажная); 10 – типоразмер стойки монтажной; 1 – количество пар контактов. Стойка предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Используются как промежуточный переходный элемент для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Способ крепления стойки в оборудовании - при помощи винтов. Стойка имеет один контакт, который выведен на две диаметрально-противоположные стороны стойки (насквозь). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 4СМ10-1 Стойка монтажная ГОСТ 28821-90
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ГОСТ 28821-90
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 0,55
Наличие паспорта - этикетки нет
Транслитерация 4CM 10-1 Mounting rack GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип Стойка монтажная
Серия стоек 4СМ
Типоразмер стойки монтажной 10
Вид стойки прямая
Количество контактов 1 пара контактов
Вид контактов лепесток
Расположение контактов сквозные (на разные стороны)
Материал контактов латунь
Покрытие контактов лужение
Материал стойки карболит
Покрытие стойки без покрытия
Цвет стойки коричневый

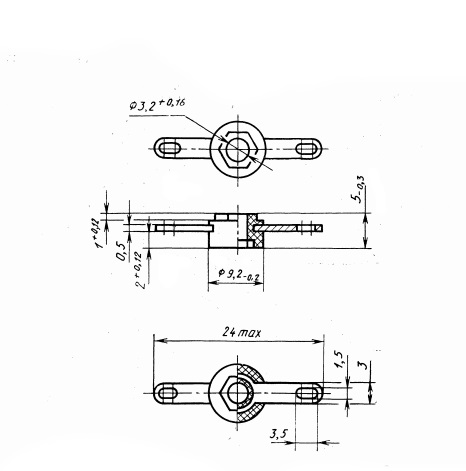

Габаритные размеры L*W*H 24х9,2х5 mm
Высота стойки 5 mm
Высота расположения контактов 2 mm
Диаметр корпуса 9,2 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Размер монтажного отверстия для механического крепления к плате d=3,2 mm
Фактическая маркировка отсутствует
Рабочее положение любое
Аналогичные серии 3СМ...
Другие наименования стойка навесная

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
4СМ10-1 Стойка монтажная ГОСТ 28821-90   (datasheet)

Полные аналоги

3СМ10-1 Стойка монтажная ГОСТ 28821-90., фото
Артикул (ID): SN-7134
3СМ10-1 Стойка монтажная ГОСТ 28821-90.
  • 80 ₽ 1 шт.
  • 75 ₽ от 10 шт.
4СМ10-1, фото
4СМ10-1

Функциональные аналоги

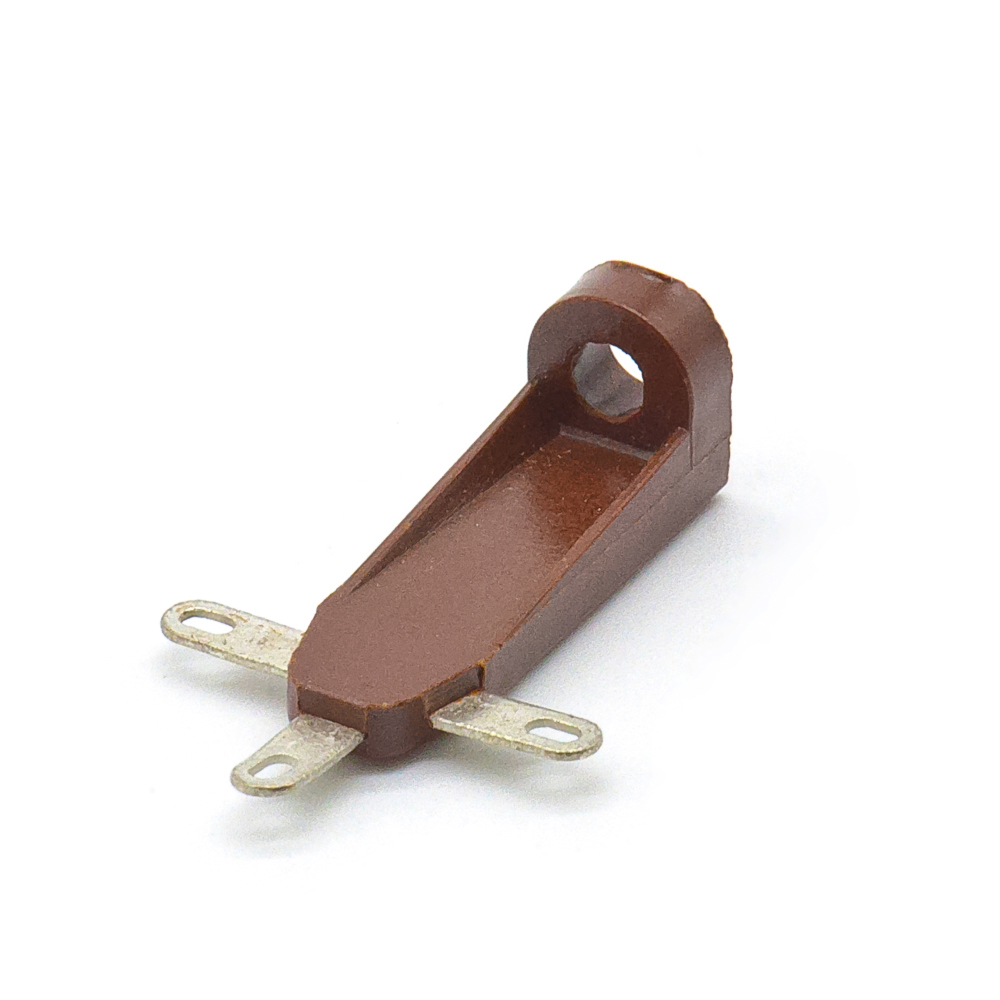

3СМ5-1 Стойка монтажная ГОСТ 28821-90, фото
Артикул (ID): SN-6978
3СМ5-1 Стойка монтажная ГОСТ 28821-90
  • 85 ₽ 1 шт.
  • 80 ₽ от 10 шт.

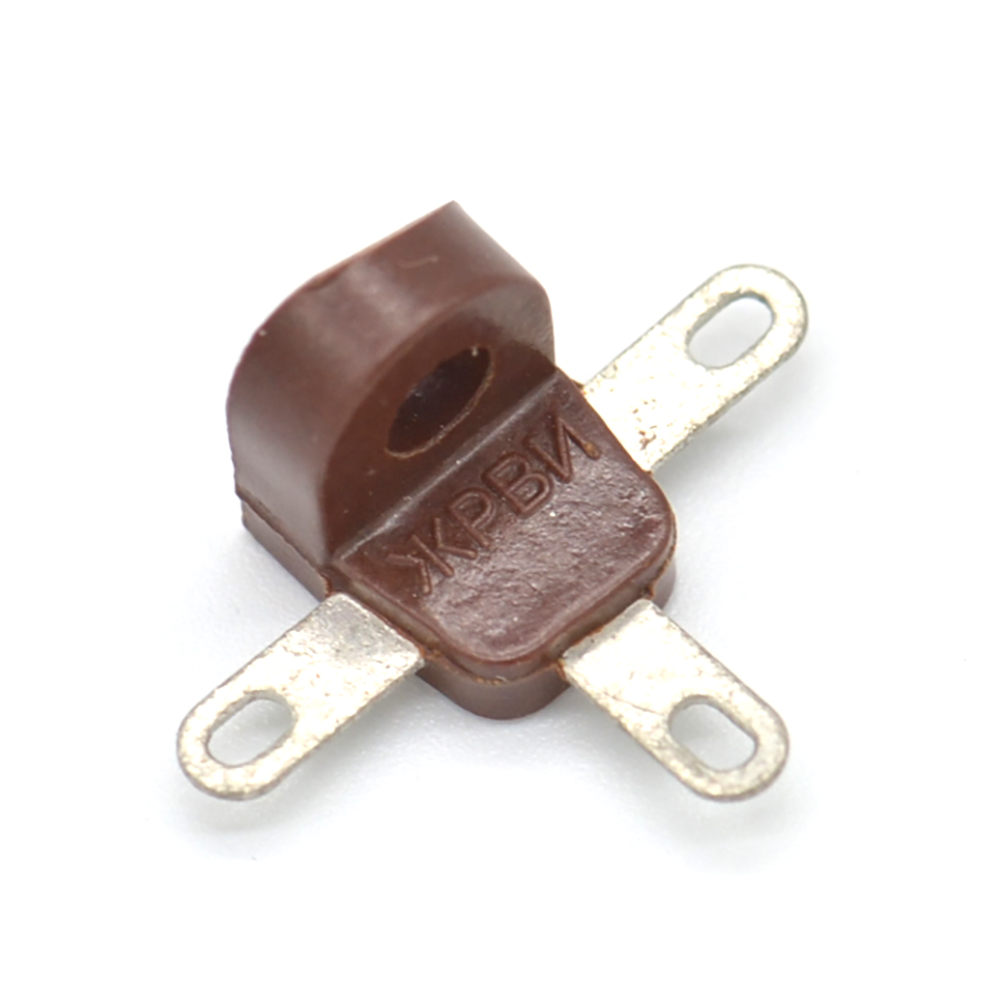

3СМ4-1 Стойка монтажная ГОСТ 28821-90, фото
Артикул (ID): SN-7136
3СМ4-1 Стойка монтажная ГОСТ 28821-90
  • 120 ₽ 1 шт.
  • 100 ₽ от 50 шт.

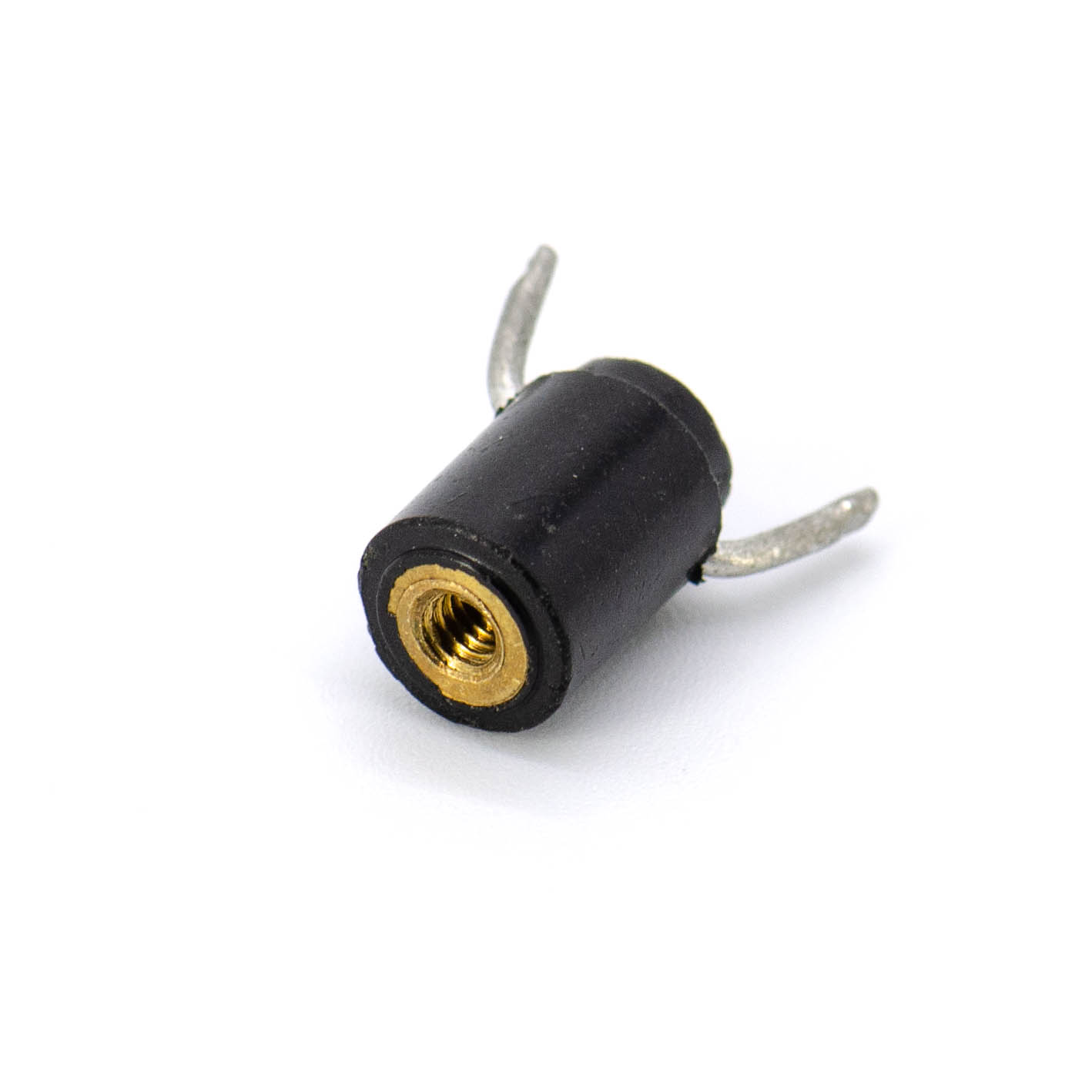

3СМ12-1 Стойка монтажная ГОСТ 28821-90., фото
Артикул (ID): SN-6977
3СМ12-1 Стойка монтажная ГОСТ 28821-90.

Возможные аналоги

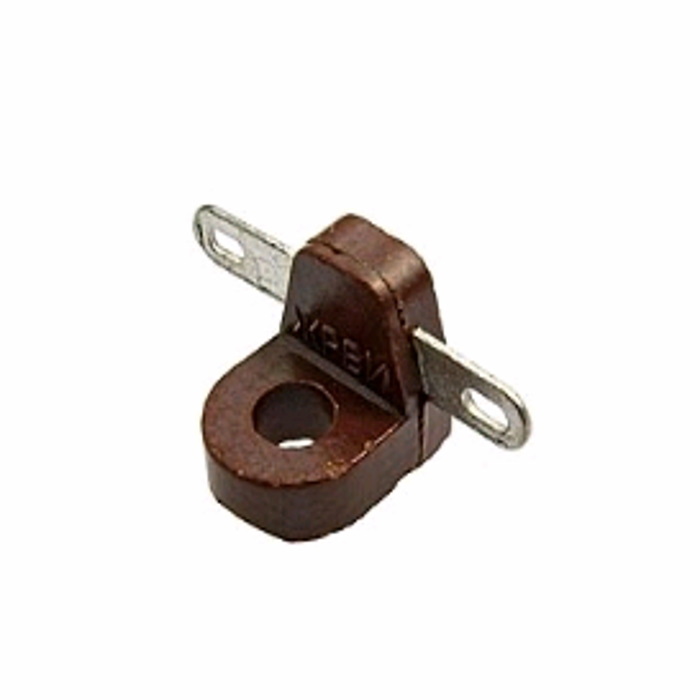

4СМ8-1, фото
4СМ8-1
