Скидка на Индикация и светодиоды
-20%

ПС16-14 14 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90 (арт. ZT-3920)

No name Russia; " 1" - ОТК
РОССИЯ
Артикул (ID): ZT-3920
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 279812
На складе 2 шт
  • Цена от
    Включая НДС
     98.5 ₽
  • 1 шт. 98.5 ₽
Количество
Быстрый заказ

ПС16-14 14 контактов - Плата соединительная, карболит. Структура условного обозначения: ПС – Плата соединительная; 16 – порядковый номер разработки; 14 – количество контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 77
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация PS16-14 14 contacts, pitch 9.5mm, 10A(Ampere) 600V(Volt) Connecting board, carbolite GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат ПС16
Способ подключения проводов под винт М3
Вид контактов винт
Количество контактов 14
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 2

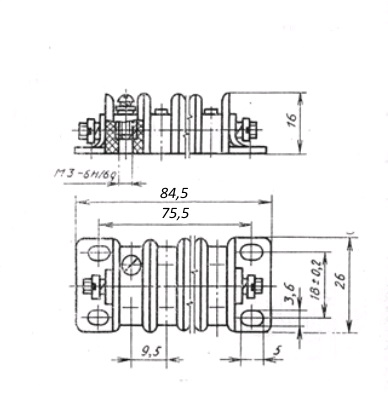

Шаг контактов в ряду 9,5 mm
Шаг между рядами контактов 8,95 mm
Метод монтажа механический на плату
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm
Установочные размеры 75,5 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 84,5х26х16 mm
Длина корпуса 67 mm
Ширина корпуса 26 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Состояние товара с хранения
Фактическая маркировка ПС16-14
Рабочее положение любое
Аналогичные серии 3ПМ..., 3ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 10 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
ПС16-14 14 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90   (datasheet)

Полные аналоги

ПС16-14(аналог) RUICHI, фото
ПС16-14(аналог) RUICHI

Функциональные аналоги

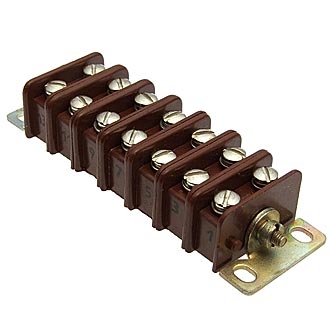

3ПС19-14 14 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3838
3ПС19-14 14 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 196.99 ₽ 1 шт.
3ПС18-14 28 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6519
3ПС18-14 28 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.

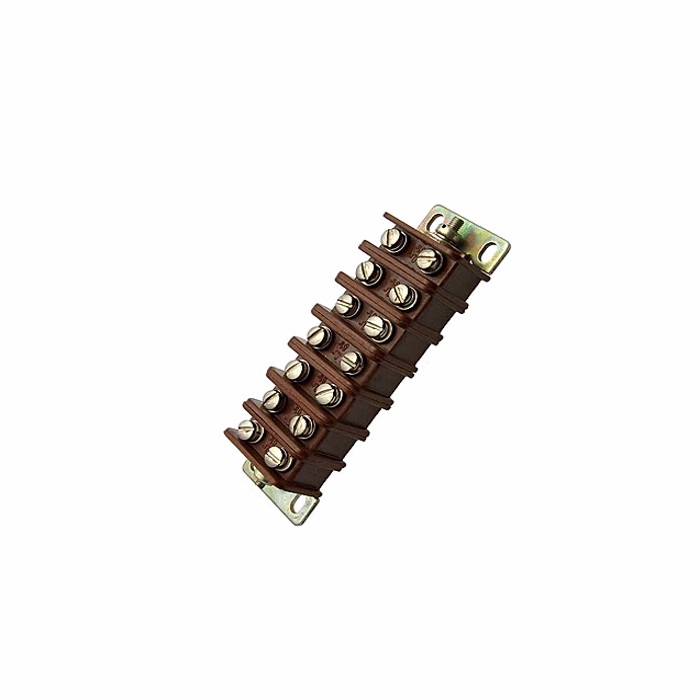

4ПС19-14, фото
4ПС19-14

Возможные аналоги

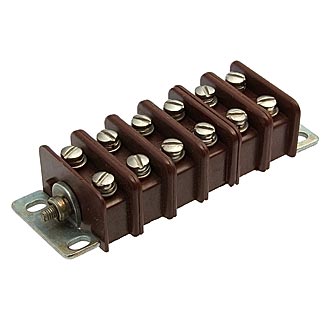

ПС16-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3919
ПС16-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 98.5 ₽ 1 шт.
  • 90.72 ₽ от 10 шт.
3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3837
3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 62.38 ₽ 1 шт.
  • 57.45 ₽ от 10 шт.

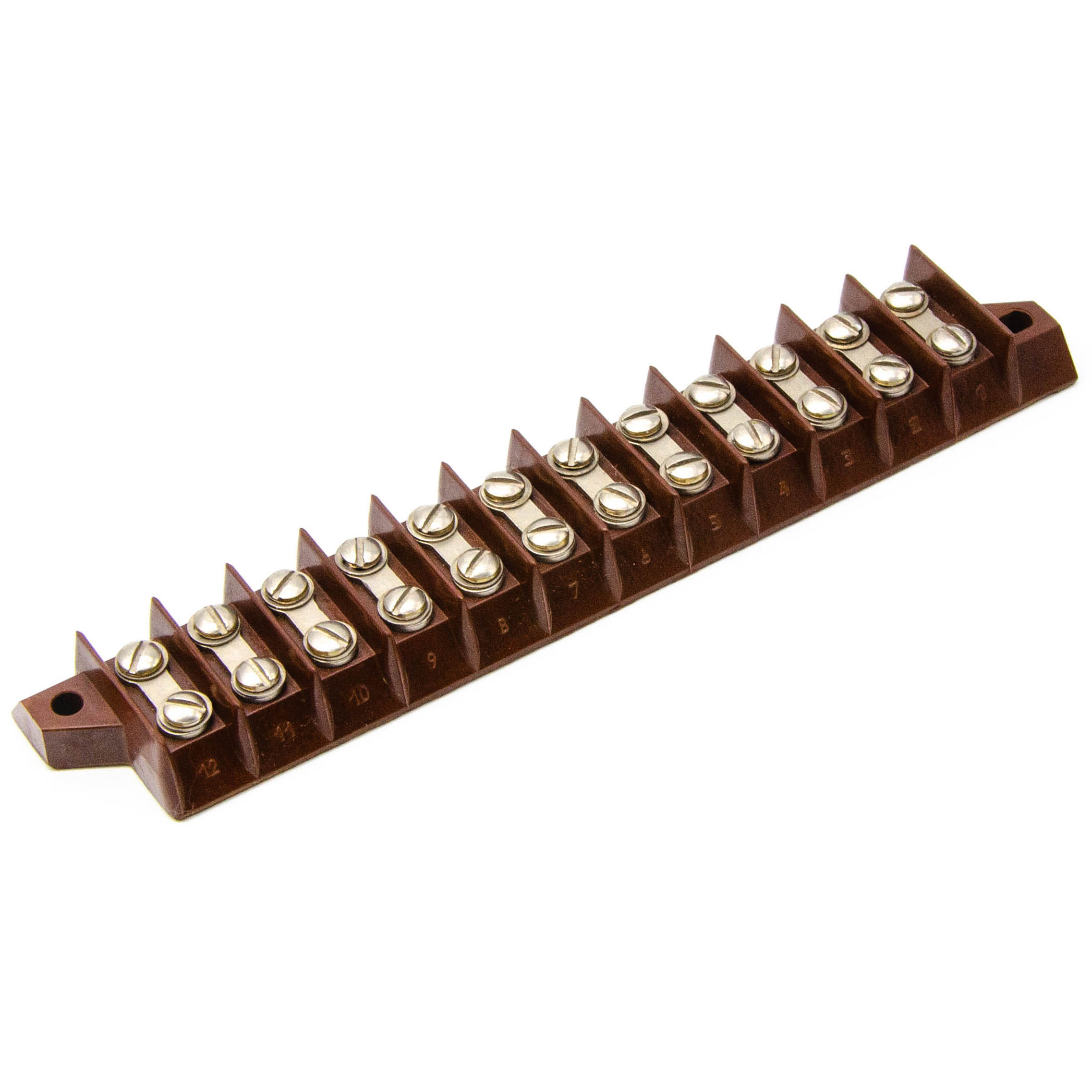

3ПС18-12 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6510
3ПС18-12 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
  • 130 ₽ 1 шт.

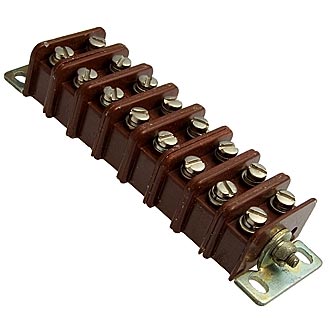

ПС16-16 16 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
