Скидка на Индикация и светодиоды
-20%

3ПС6-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная карболит, ГОСТ 28821-90(арт. ZT-3895)

No name Russia; " 1" - ОТК; пайка; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
РОССИЯ
Артикул (ID): ZT-3895
  • Срок отгрузки со склада 5-7 дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 279804
На складе 3 шт
  • Цена от 65.66 ₽
  • 1 шт 65.66 ₽
Количество
Быстрый заказ

3ПC6-6 12 контактов - Плата соединительная, карболит. Структура условного обозначения:  3 - конструктивное исполнение (исполнение 1 - не указывается); ПС - обозначение типа: ПС - плата соединительная; 6 - цифра, определяющая на типоразмер платы; 6 - число, указывающая на количество пар контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПС6-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная карболит, ГОСТ 28821-90
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 4,91
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 3PS6-6 6 pairs, 2 rows, 12 contacts, 7mm pitch, 8A(Ampere) 600V(Volt) Connecting board carbolite, GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС6
Способ подключения проводов пайка
Вид контактов лепесток
Количество контактов 12
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 6
Количество рядов контактов 2
Шаг контактов в ряду 7 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm
Установочные размеры 50 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)

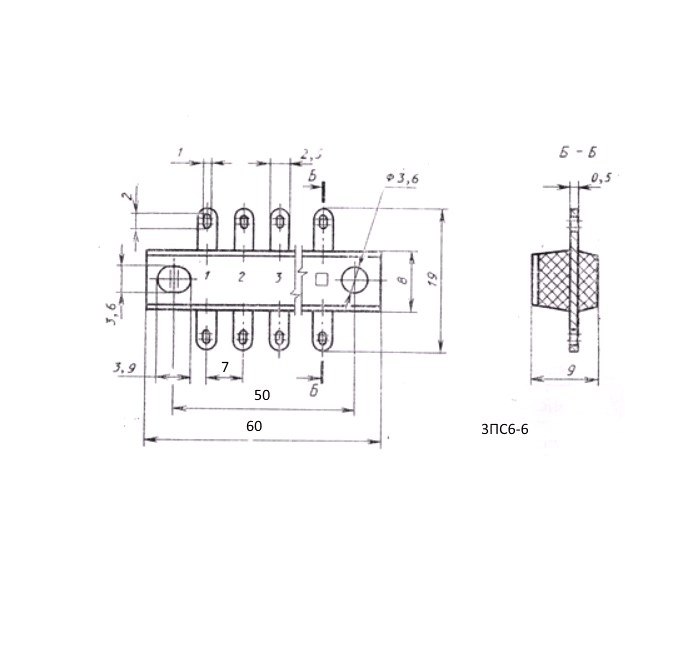

Габаритные размеры L*W*H 60х19х9 mm
Длина корпуса 60 mm
Ширина корпуса 8 mm
Цвет платы черный
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка 3ПС6
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 8 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
3ПС6-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная карболит, ГОСТ 28821-90   (datasheet)

Полные аналоги

3ПС6-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): SN-6979
3ПС6-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90

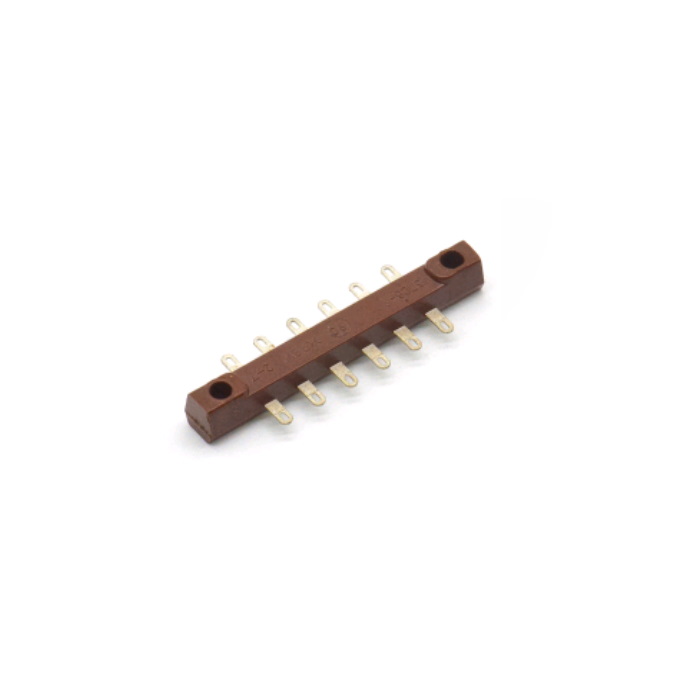

3ПС6-6 6 RUICHI, фото
3ПС6-6 6 RUICHI

Функциональные аналоги

3ПС4-6 6 пар, 2 ряда, 12 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): TC-1826
3ПС4-6 6 пар, 2 ряда, 12 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
3ПС10-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6517
3ПС10-6 6 пар, 2 ряда, 12 контактов, шаг 7mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.

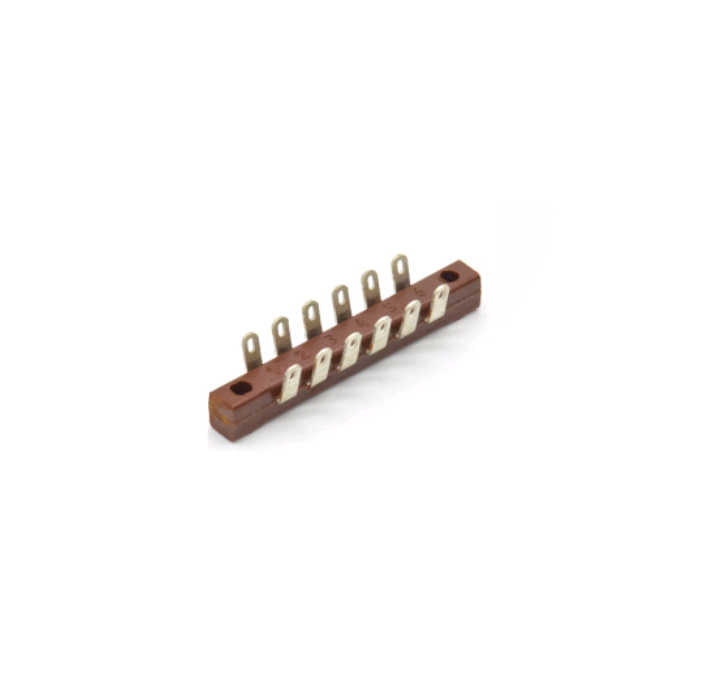

3ПС4-6 RUICHI, фото
3ПС4-6 RUICHI

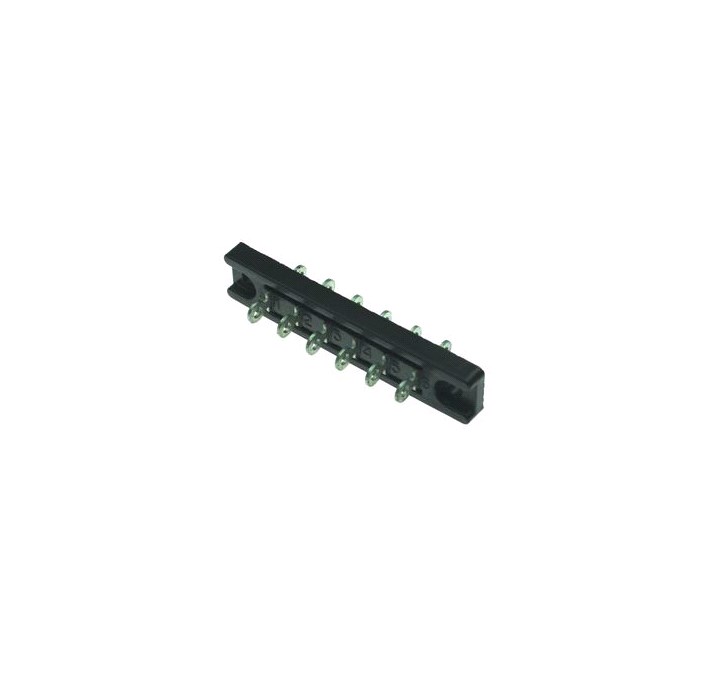

3ПС10-6 RUICHI, фото
3ПС10-6 RUICHI

Возможные аналоги

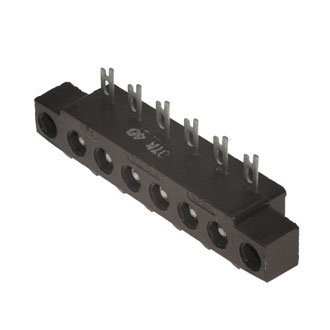

3ПС15-6 6 контактов, шаг 10mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): ZT-3817
3ПС15-6 6 контактов, шаг 10mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.

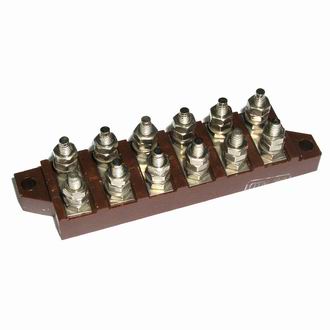

3ПС21-6 6 пар, 2 ряда, 12 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90,, фото
Артикул (ID): TA-11
3ПС21-6 6 пар, 2 ряда, 12 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90,
