3ПС18-12 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90. (арт. TW-6510)

No name USSR; " 1" - ОТК
СССР
Артикул (ID): TW-6510
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 276015
На складе 1 шт
  • Цена от
    Включая НДС
     130 ₽
  • 1 шт. 130 ₽
Количество
Быстрый заказ

3ПС18-12 24 контактов - Плата соединительная, карболит. Структура условного обозначения: ЗПС – Плата соединительная; 18 – цифра, определяющая на типоразмер платы; 12 – количество пар контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 64,59
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация 3PS18-12 24 contacts, pitch 11mm, 10A(Ampere) 1000V(Volt) Connecting board, carbolite GOST 28821-90.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС18
Способ подключения проводов под винт М3
Вид контактов винт
Количество контактов 24
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 12
Количество рядов контактов 2
Шаг контактов в ряду 11 mm
Шаг между рядами контактов 11 mm
Метод монтажа механический на плату
Метод монтажа электрический винт

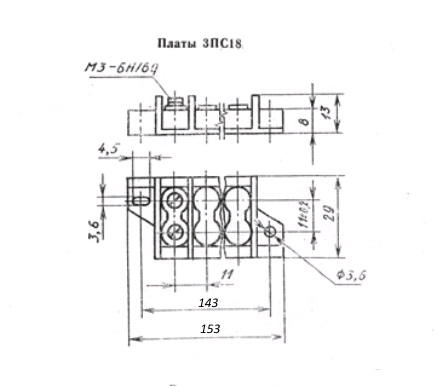

Диаметр установочного отверстия 3,6 mm
Установочные размеры 143 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 153х29х13 mm
Длина корпуса 153 mm
Ширина корпуса 29 mm
Цвет платы черный
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Состояние товара с хранения
Фактическая маркировка 3ПС18-12
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 1000 V
Рабочий ток, max 10 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
3ПС18-12 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.

Функциональные аналоги

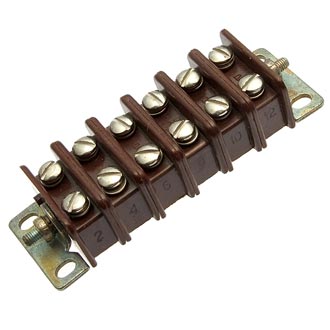

3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3837
3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 62.38 ₽ 1 шт.
  • 57.45 ₽ от 10 шт.

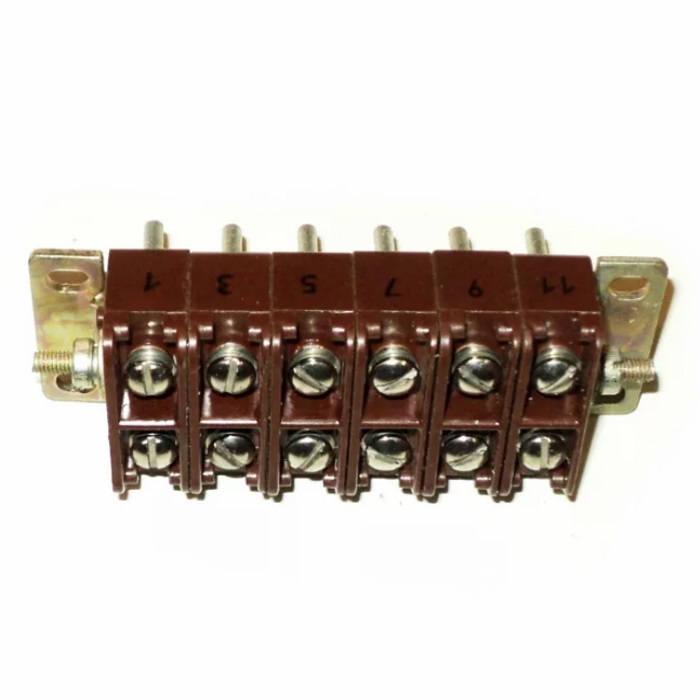

3ПС20-12, фото
3ПС20-12

Возможные аналоги

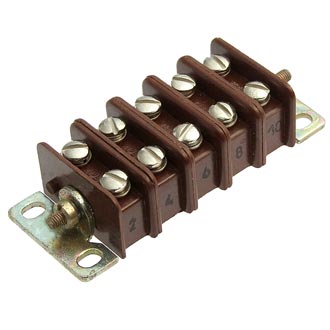

3ПС19-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3836
3ПС19-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 59.09 ₽ 1 шт.

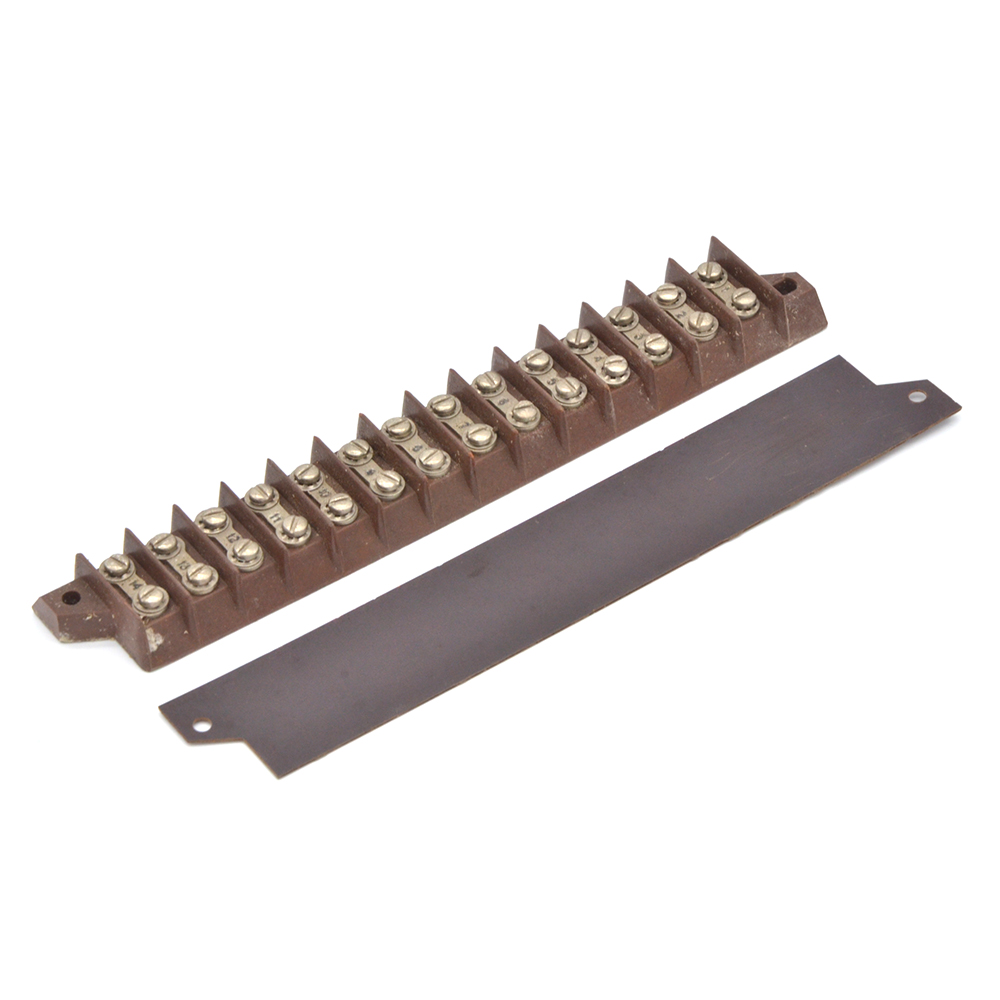

3ПС18-14 28 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
