3ПС10-6 12 контактов, шаг 7mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90. (арт. TW-6517)

No name USSR; " 1" - ОТК
СССР
Артикул (ID): TW-6517
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1988-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 276022
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

3ПC10-6 12 контактов - Плата соединительная, карболит. Структура условного обозначения:  3 - конструктивное исполнение (исполнение 1 - не указывается); ПС - обозначение типа: ПС - плата соединительная; 10 - цифра, определяющая на типоразмер платы; 3 - число, указывающая на количество пар контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 6,3
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация 3PS10-6 12 contacts, pitch 7mm, 5A(Ampere) 600V(Volt) Connecting board, carbolite GOST 28821-90.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС10
Способ подключения проводов пайка
Вид контактов лепесток
Количество контактов 12
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 6
Количество рядов контактов 2
Шаг контактов в ряду 7 mm
Метод монтажа механический на плату
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm
Установочные размеры 49 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 59х12х17,5 mm
Длина корпуса 59 mm
Ширина корпуса 12 mm
Цвет платы коричневый
Основание жесткое
Наличие прокладки для платы нет
Состояние товара с хранения
Фактическая маркировка 3ПС10-6
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ

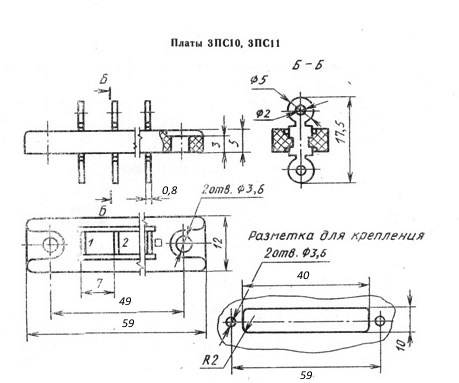

3ПС10-6 12 контактов, шаг 7mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.   (datasheet)

Функциональные аналоги

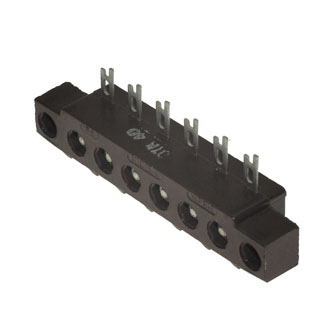

3ПС15-6 6 контактов, шаг 10mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): ZT-3817
3ПС15-6 6 контактов, шаг 10mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
3ПС6-6 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): SN-6979
3ПС6-6 12 контактов, шаг 7mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90

Возможные аналоги

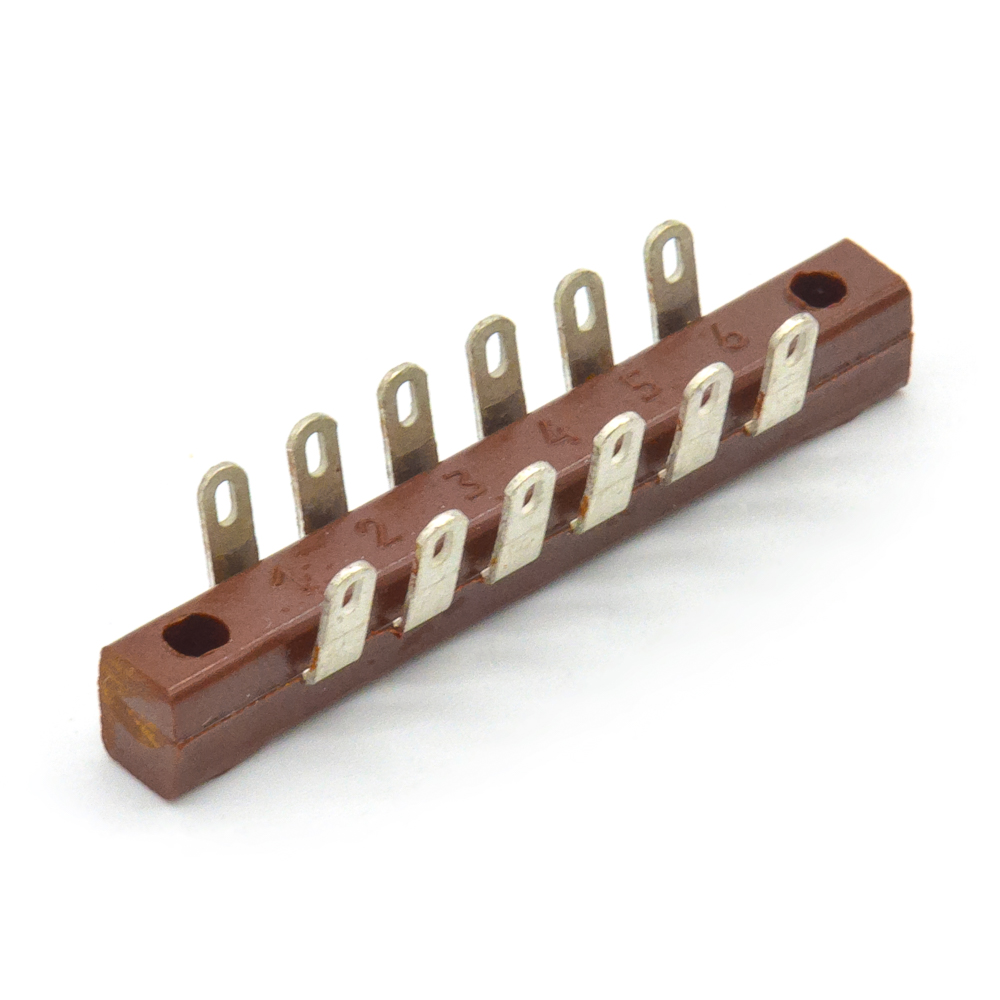

3ПС4-6 12 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): TC-1826
3ПС4-6 12 контактов, шаг 5mm, 5A(Ампер) 250V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 40 ₽ 1 шт.
  • 35 ₽ от 10 шт.

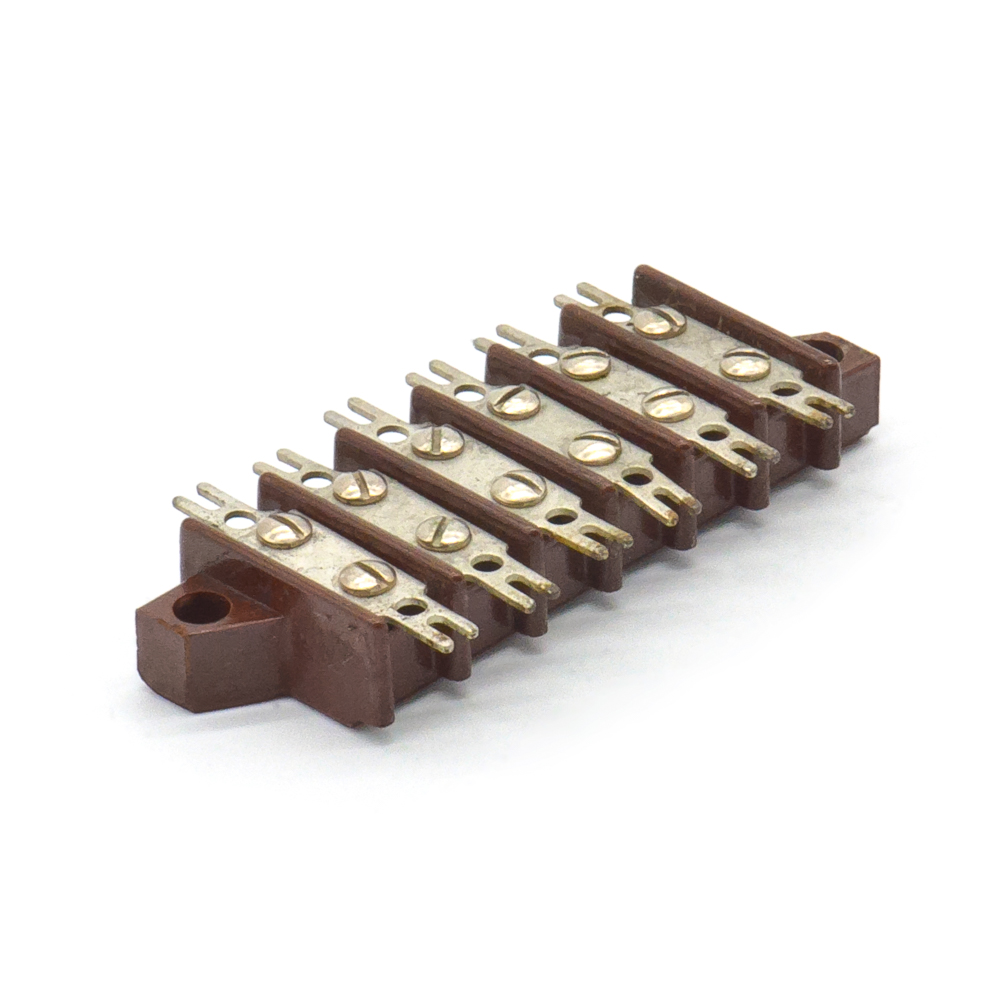

Уценка 3ПС17-6 12 контактов, шаг 11mm, 5A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
