СР75-168ПВ Розетка приборно-кабельная прямая, резьбовая (арт. ZA-193)

Каменск-Уральский завод «Исеть», г. Каменск-Уральский; ВР0.364.015 ТУ; полиэтилен; гайка
СССР
Артикул (ID): ZA-193
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.015 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 226710
На складе 10 шт
  • Цена от
    Включая НДС
     499.75 ₽
  • 1 шт. 542.58 ₽
  • от 10 шт. 499.75 ₽
Количество
Быстрый заказ

СР75-168ПВ Розетка приборно-кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 168 – порядковый номер разработки; П – изоляционный материал (полиэтилен); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР75-160ПВ, СР75-167ПВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна изготовления СССР
Нормы и требования ВР0.364.015 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 60
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR75-168PV Instrument-cable socket, straight, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема розетка
Ответная часть разъема СР75-160ПВ, СР75-167ПВ
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

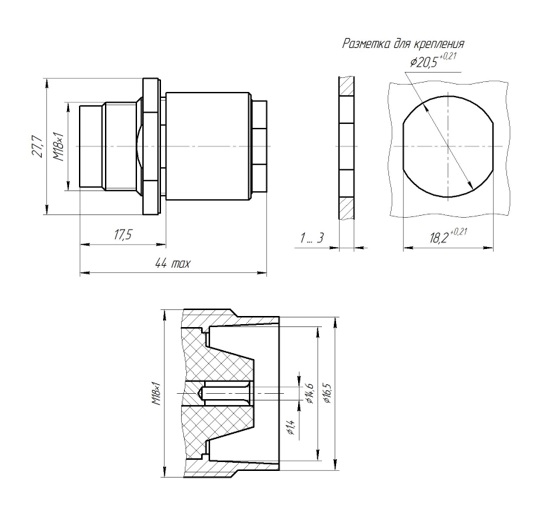

Габаритные размеры L*W*H 44х27,7 mm
Материал изолятора полиэтилен
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический пайка
Метод сочленения резьбовой
Размер монтажного отверстия М18х1
Марки присоединяемых кабелей РК3, РК75-9-13
Диаметр присоединяемых кабелей 9,0 mm;
Состояние товара с хранения
Фактическая маркировка СР75-168ПВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-168ПВ Розетка приборно-кабельная прямая, резьбовая   (datasheet)

Функциональные аналоги

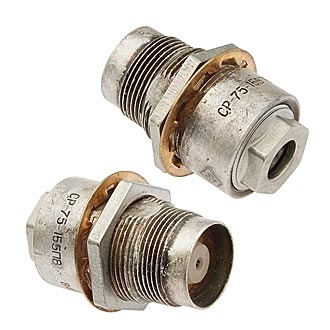

СР75-155ПВ Розетка приборно-кабельная прямая, резьбовая, фото
Артикул (ID): ZA-189
СР75-155ПВ Розетка приборно-кабельная прямая, резьбовая
  • 248.98 ₽ 1 шт.
  • 229.32 ₽ от 10 шт.
СР75-155ПВ Розетка приборно-кабельная прямая, резьбовая., фото
Артикул (ID): SK-6159
СР75-155ПВ Розетка приборно-кабельная прямая, резьбовая.
  • 790 ₽ 1 шт.

Возможные аналоги

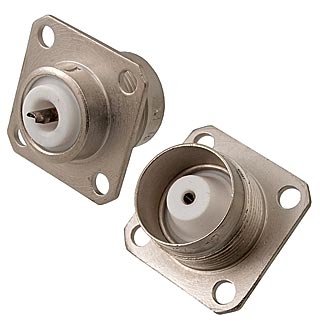

СР75-166ФВ Розетка приборная прямая, резьбовая, фото
Артикул (ID): ZA-192
СР75-166ФВ Розетка приборная прямая, резьбовая
  • 124.49 ₽ 1 шт.
СР75-153ФВ Розетка приборная угловая, резьбовая, фото
Артикул (ID): TN-2460
СР75-153ФВ Розетка приборная угловая, резьбовая
  • 790 ₽ 1 шт.
  • 745 ₽ от 5 шт.

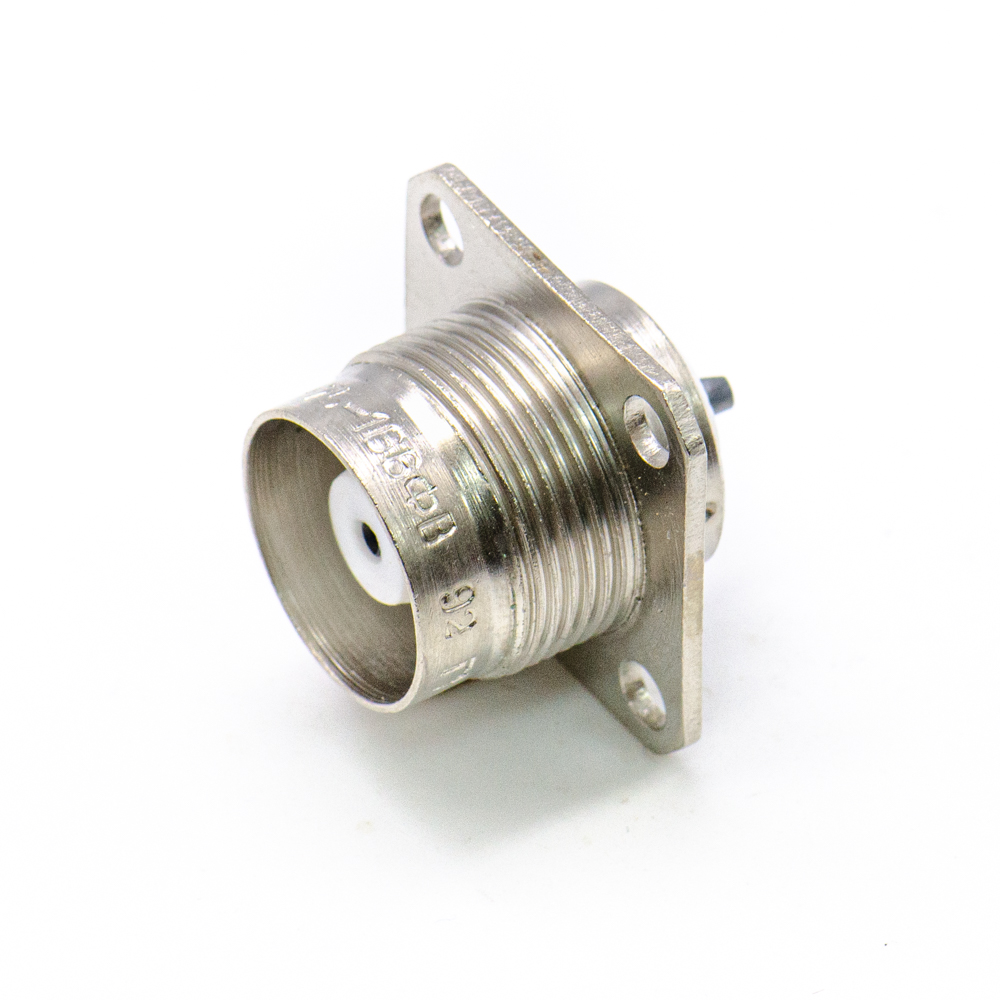

СР75-166ФВ Розетка приборная прямая, резьбовая, 1992, фото
