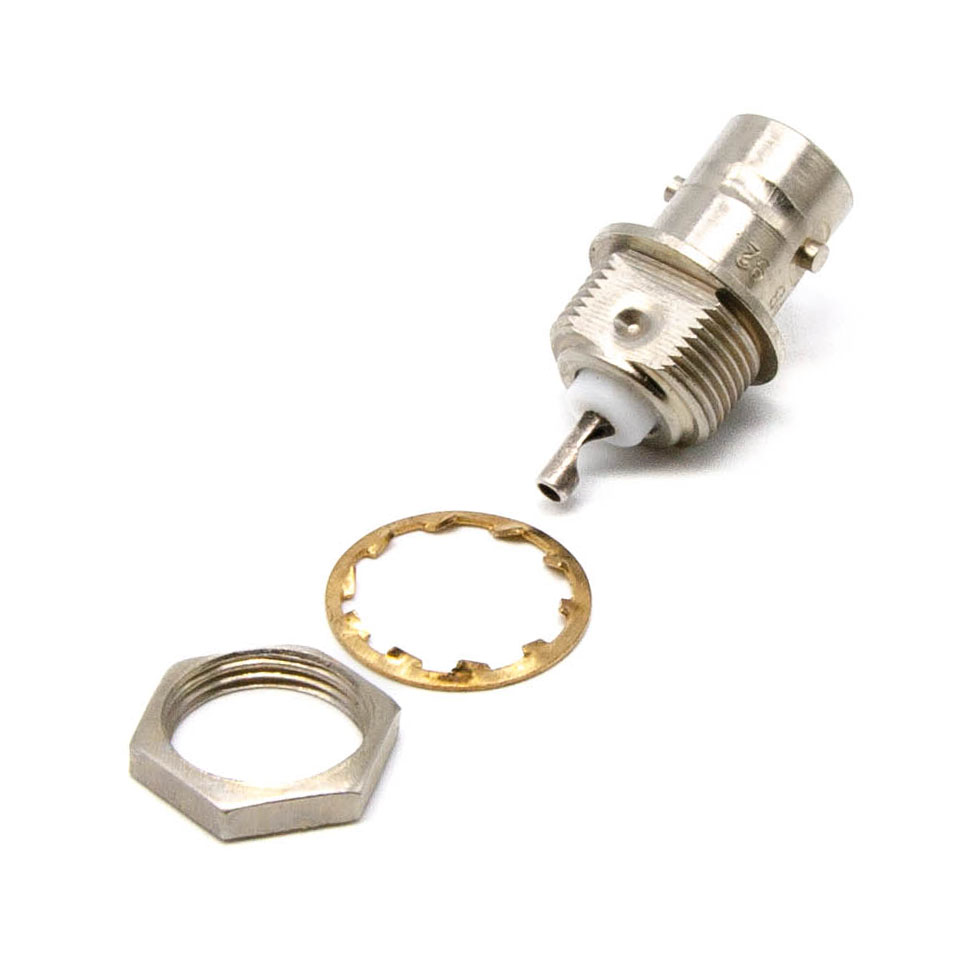

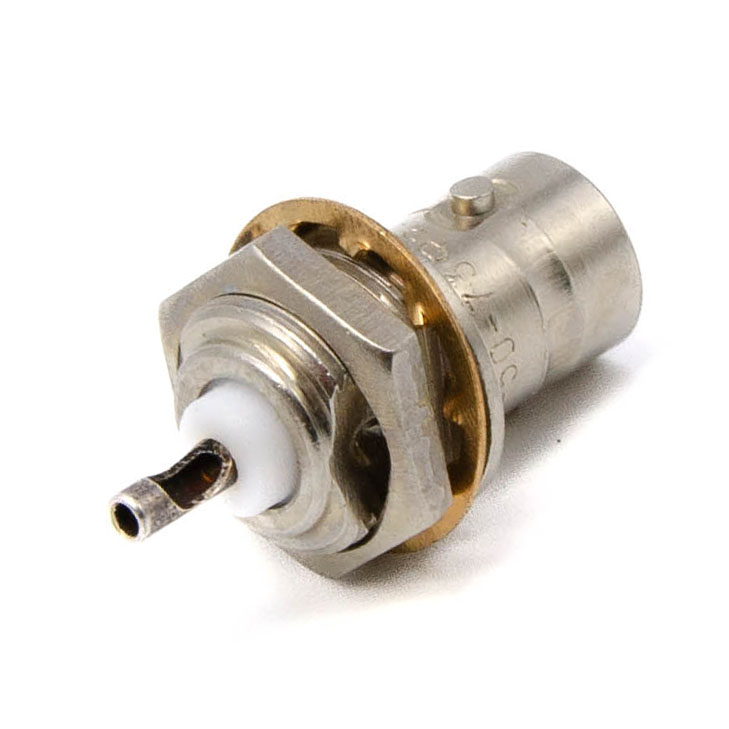

СР50-73ФВ Розетка приборная прямая, байонетная.(арт. KT-324)

No name Russia; ВР0.364.008 ТУ; фторопласт; фланец
РОССИЯ
Артикул (ID): KT-324
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.008 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 501359
На складе 1 шт
  • Цена от 250 ₽
  • 1 шт. 250 ₽
Количество
Быстрый заказ

СР50-73ФВ Розетка блочная прямая – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 73 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР50-34ФВ, СР50-5ФВ, СР50-74ФВ, СР50-81ФВ. Номинальный диаметр кабеля по изоляции 2,0 мм, 4 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР50-73ФВ Розетка приборная прямая, байонетная.
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.008 ТУ, ГОСТ 20265-83
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 7,6
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-73FV Straight instrument socket, bayonet
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-34ФВ, СР50-5ФВ, СР50-74ФВ, СР50-81ФВ
Типономинал / Типоконструкция приборная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика фланец

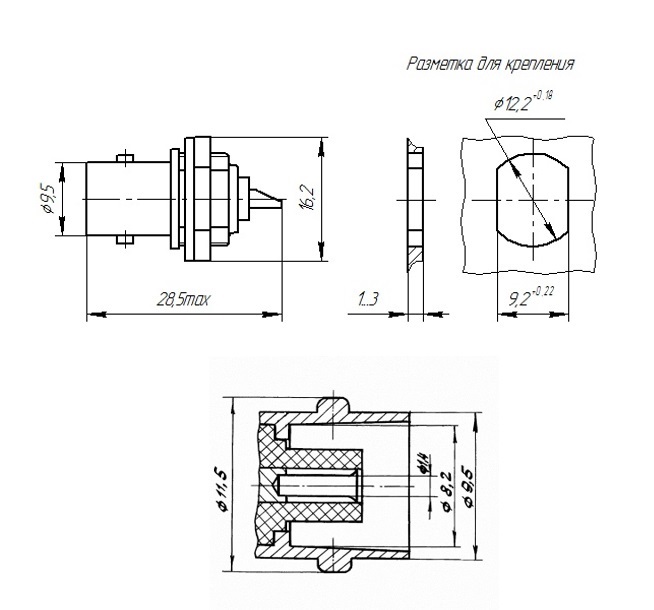

Габаритные размеры L*W*H 16,2х28,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения байонетный
Размер монтажного отверстия 9,5 mm
Марки присоединяемых кабелей РК50-2-21, РК50-2-22, РК75-4-21, РК75-4-22, РКТФ-5
Диаметр присоединяемых кабелей 2 mm; 4 mm
Состояние товара с хранения
Фактическая маркировка СР50-73ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-73ФВ Розетка приборная прямая, байонетная.   (datasheet)

Функциональные аналоги

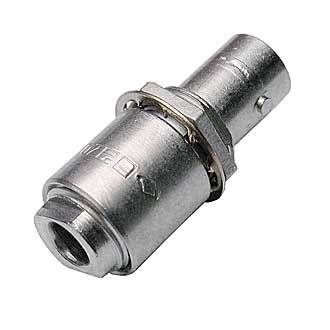

СР50-1ФВ Розетка приборно-кабельная прямая, байонетная 2017г, фото
Артикул (ID): KP-2334
СР50-1ФВ Розетка приборно-кабельная прямая, байонетная 2017г
СР50-1ФВ Розетка приборно-кабельная прямая, байонетная, фото
Артикул (ID): ZE-8548
СР50-1ФВ Розетка приборно-кабельная прямая, байонетная

Возможные аналоги

СР50-73ПВ Розетка приборная прямая, байонетная 1992г, фото
Артикул (ID): TN-2329
СР50-73ПВ Розетка приборная прямая, байонетная 1992г
  • 125 ₽ 1 шт.
СР50-73ПМ Розетка приборная прямая, байонетная, фото
Артикул (ID): SN-6023
СР50-73ПМ Розетка приборная прямая, байонетная
  • 125 ₽ 1 шт.
  • 115 ₽ от 5 шт.
  • 105 ₽ от 50 шт.

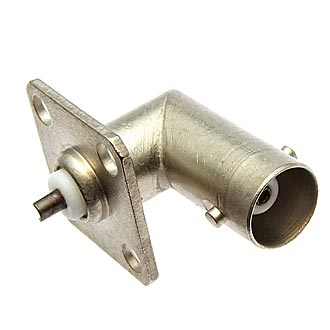

СР50-12ФВ Розетка приборная угловая, байонетная, фото
