Скидка на  Конденсаторы электролитические
-20%

BNC-IB Миниатюрный ВЧ коннектор(арт. ZA-252)

КИТАЙ
Артикул (ID): ZA-252
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 226776
На складе 1000 шт
  • Цена от 49.34 ₽
  • 1 шт 56.81 ₽
  • от 10 шт 52.33 ₽
  • от 100 шт 49.34 ₽
Количество
Быстрый заказ

BNC-IB Миниатюрный ВЧ коннектор - это прямой соединитель розетка/розетка (гнездо/гнездо) на панель, который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-IB Миниатюрный ВЧ коннектор
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 10
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки заводская
Транслитерация BNC-IB Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка/розетка
Типономинал / Типоконструкция переход антенный вилка/вилка
Конструкция корпуса прямая
Диаметр корпуса 14,9 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Диаметр установочного отверстия 13 mm
Тип центрального контакта гнездо/гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 2
Метод монтажа механический на панель
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

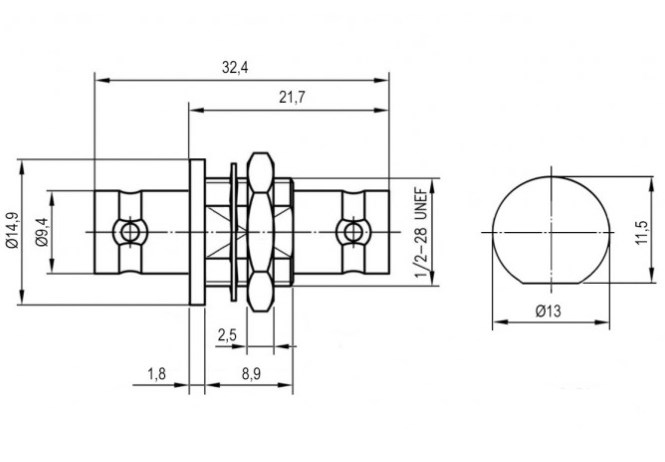

Габаритные размеры L*W*H 14,9х32,41 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
BNC-IB Миниатюрный ВЧ коннектор   (datasheet)
