BNC-7021 (HYR-0108) (GB-108) Миниатюрный ВЧ коннектор (заглушка).(арт. TP-5756)

КИТАЙ
Артикул (ID): TP-5756
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
ID: 402115
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

BNC-7021 (HYR-0108) (GB-108) Миниатюрный ВЧ коннектор (заглушка) - это прямой разъем (штекер), который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 4 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-7021 (HYR-0108) (GB-108) Миниатюрный ВЧ коннектор (заглушка).
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 6,7
Вид упаковки полиэт. пакет (25шт)
Состояние упаковки заводская
Транслитерация BNC-7021 (HYR-0108) (GB-108) Miniature RF connector (plug)
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема заглушка
Типономинал / Типоконструкция заглушка
Конструкция корпуса прямая
Диаметр корпуса 14,5 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта нет
Материал центрального контакта нет
Покрытие центрального контакта нет
Количество контактов нет
Метод монтажа механический объемный монтаж
Цвет изолятора нет
Метод сочленения байонетный

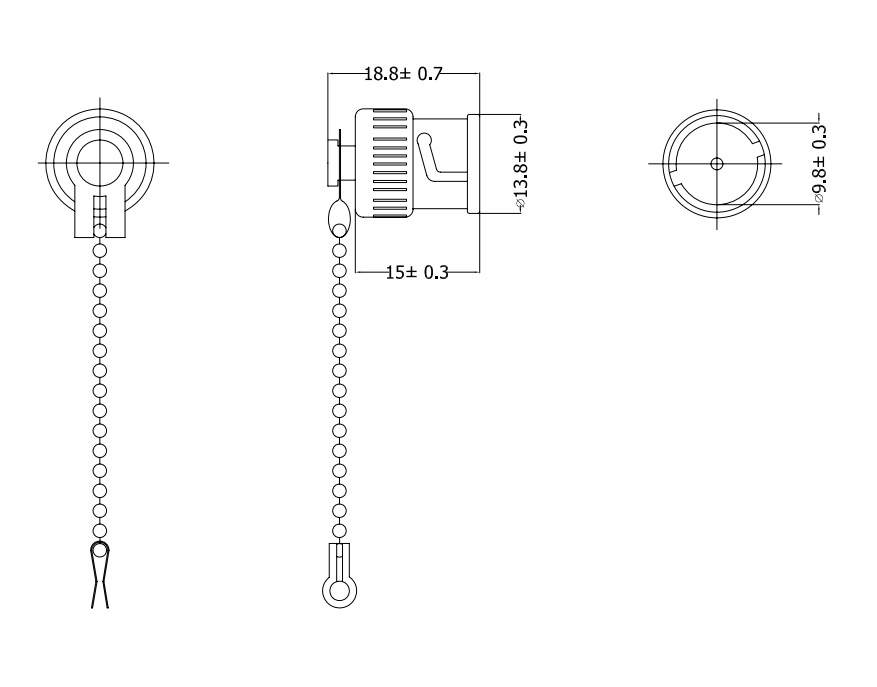

Габаритные размеры L*W*H 14,5х19,5 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
