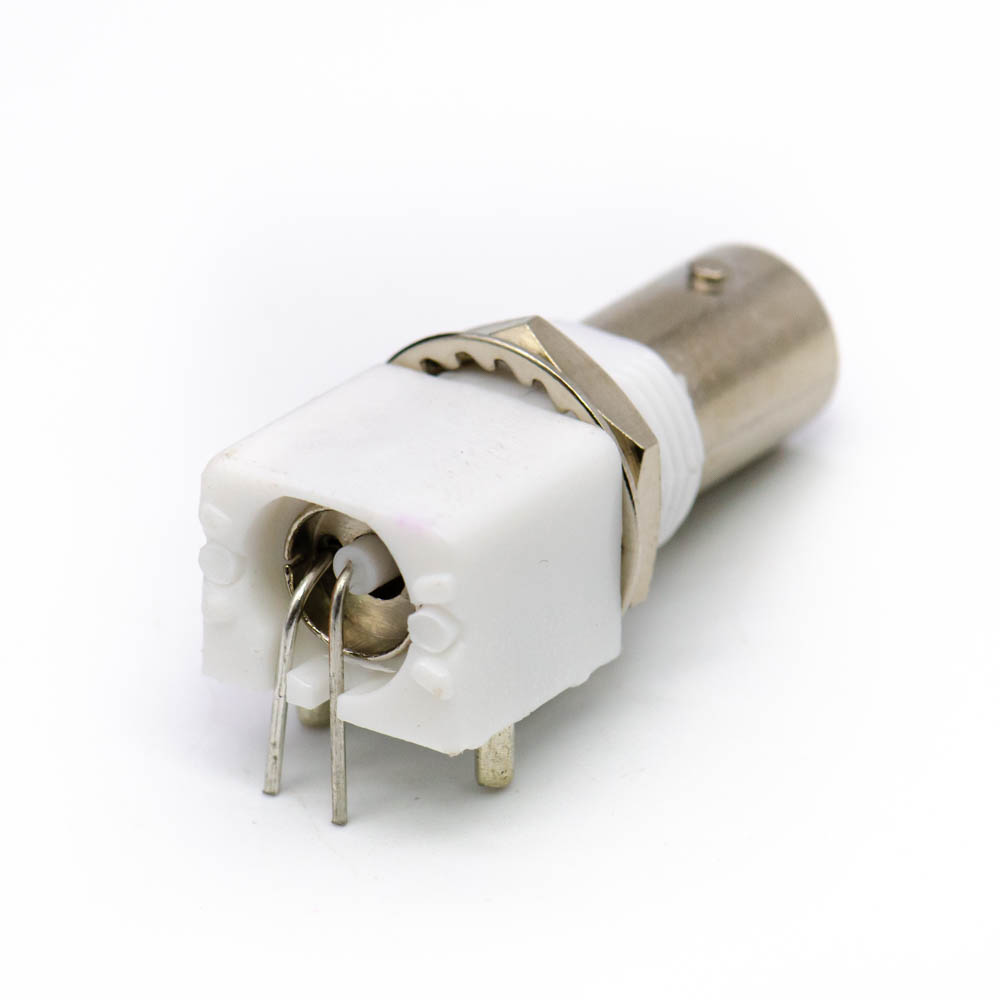

BNC-JR Миниатюрный ВЧ коннектор (арт. KT-883)

КИТАЙ
Артикул (ID): KT-883
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 503533
На складе 4 шт
  • Цена от
    Включая НДС
     49.28 ₽
  • 1 шт. 49.28 ₽
Количество
Быстрый заказ

BNC-JR Миниатюрный ВЧ коннектор - это угловой разъем (штекер) на плату, который используется для монтажа коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный); J – розетка(гнездо). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 8,2
Состояние упаковки самоупаковка
Транслитерация BNC-JR Miniature RF connector.
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса угловая
Диаметр корпуса 9,6 mm
Материал корпуса пластик PCB
Покрытие корпуса без покрытия
Цвет корпуса серый
Диаметр установочного отверстия 1,8 mm
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Диаметр гнезда 1,5 mm
Количество контактов 1
Метод монтажа механический на плату
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

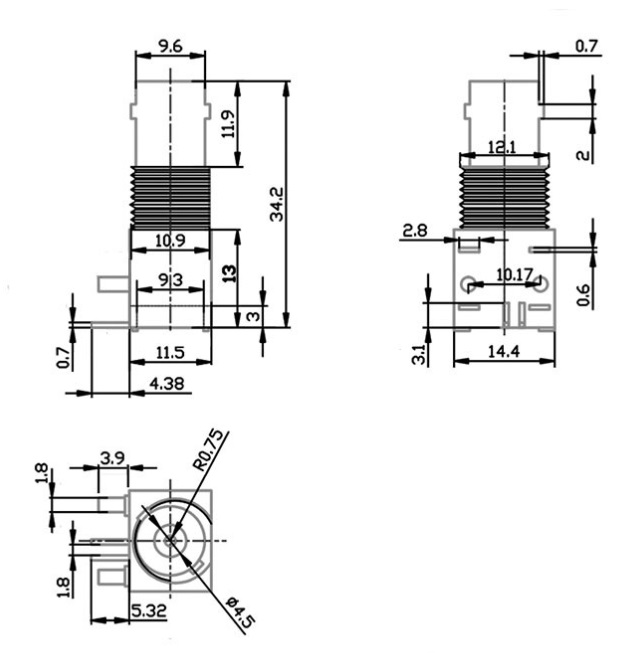

Габаритные размеры L*W*H 14,4х15,9х34,2 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 500 MΩ
Диапазон рабочих частот 0 - 3 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -65 до +165°C
Ресурс 500 циклов
BNC-JR Миниатюрный ВЧ коннектор   (datasheet)
