СНЦ23-10/22В-2-В-В Вилка приборная с прямым кожухом

Скидка на Клеммники

-20%

СНЦ23-10/22В-2-В-В Вилка приборная с прямым кожухом (арт. KT-249)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

СНЦ23-10/22В-2-В-В Вилка приборная с прямым кожухом фото

ПО Октябрь, Каменск-Уральский

Артикул (ID): KT-249

Дата выпуска 2023
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
ТУ ГЕО.364.241 ТУ

Подробная документация

ID: 501170

На складе 1 шт

Цена от
Включая НДС
15000 ₽
1 шт. 15000 ₽

Количество

Быстрый заказ

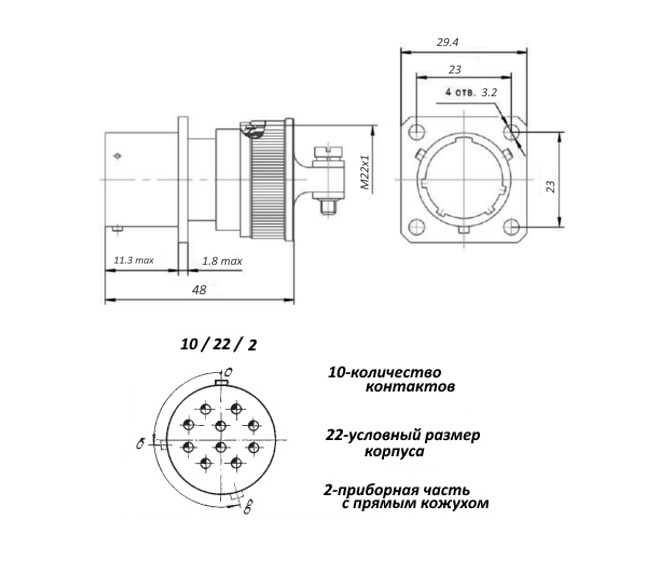

Соединители СНЦ23-10/22В-2-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением. Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Расшифровка условного обозначения: СНЦ23-10/22В-2-В СНЦ23 - тип соединителя; 10 - количество контактов; 22 - условный размер корпуса; В - вилка, 2 - приборная часть с прямым в- угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется); В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО Октябрь, Каменск-Уральский
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
ТУ	ГЕО.364.241 ТУ
Масса изделия, гр	37
Вид упаковки	самоупаковка, заводская
Состояние упаковки	самоупаковка
Кратность упаковки	1
Наличие паспорта - этикетки	этикетка
Дата изготовленияi	2023

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Серия низкочастотных соединителей	СНЦ23
Типономинал / Типоконструкция	вилка приборная прямая
Условный размер корпуса	22
Рабочее положение	любое
Метод монтажа	Обжимной
Метод сочленения	байонетный
Герметичность	нет
Тип контакта	круглый
Диаметр контактов	1,5 mm
Количество выводов или контактов	10
Конструкция выводов, контактов	штыревые
Покрытие выводов или контактов	Au (золото)
Длина выводов	12 mm
Габаритные размеры LWH	38х30 mm
Материал вставки (изолятора)	карболит
Фактическая маркировка	СНЦ23-10/22В-2-В-В
Цвет изделия	серый
Ресурс	500 сочленений-расчленений
Тип кожуха или патрубка	прямой
Тип контактов	штырь

Технические характеристики

Диапазон рабочих частот	до 3 MHz
Номинальное напряжение	700 V
Рабочий ток	3,6-15 A
Сопротивление изоляции	5000 MΩ
Сопротивление контактов не более	4 mΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1500 m/c²
Рабочее напряжение	700 V

Условия эксплуатации

Климатическое исполнениеi	В - всеклиматическое исполнение
Интервал рабочих температур	от -60 до +155°С
Атмосферное давление	1,33х10-10(1-10-12) Pa
Относительная влажность	98% при температуре +35°С
Минимальный срок сохраняемости, лет	15
Статус изделия	В настоящее время выпускает ОАО "Завод Исеть"
