РС7ТВ Розетка кабельная без кожуха, АВ0.364.047ТУ (арт. ZP-7156) купить в интернет-магазине «Ай-Пи Электрон» с доставкой по России, цены, фото, характеристики

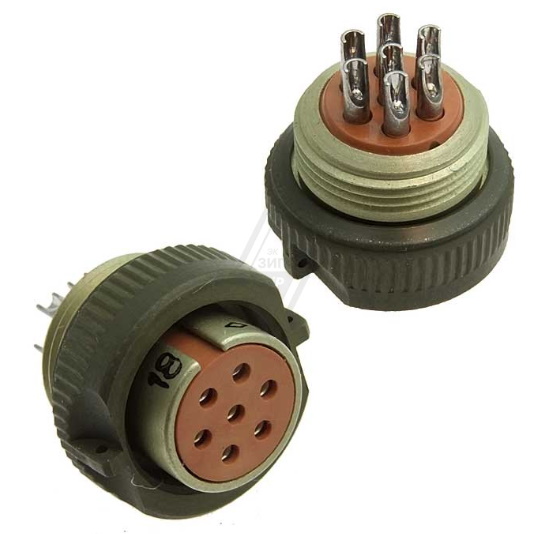

РС7ТВ Розетка кабельная без кожуха, АВ0.364.047ТУ фото

Копир-Козьмодемьянск

Артикул (ID): ZP-7156

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления дата не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
Нормы и требования АВ0.364.047ТУ
ГОСТ -

Подробная документация

ID: 526806

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

РС7ТВ Розетка кабельная без кожуха - соединитель субминиатюрный негерметичный цилиндрический низкочастотный. Структура условного обозначения: РС - тип соединителя; 7 - количество контактов; соединение вилки с розеткой – резьбовое; покрытие контактов – серебро; ТВ - всеклиматическое исполнение. Разъемы РС предназначены для работы в цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении до 200 В. Розетка кабельная РС7ТВ сочленяется с блочными вилками РС7ТВ, РСГ7ТВ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	РС7ТВ Розетка кабельная без кожуха, АВ0.364.047ТУ
Торговая марка	Копир-Козьмодемьянск
Страна изготовления	РОССИЯ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	7
Дата изготовленияi	дата не указана
Транслитерация	RS7TV Cable socket without casing, AB0.364.047TU
Доупаковка	промасленная бумага
Состояние упаковки	самоупаковка
Нормы и требования	АВ0.364.047ТУ
Код ТНВЭД	8536508008

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	розетка кабельная
Серия разъемов	РС
Условный размер корпуса	12
Количество контактов	7 контактов
Материал контактов	латунь
Покрытие контактов	Ag (серебро)
Вид корпуса	К - кабельный
Вид патрубка	нет
Тип контактов	гнездо
Форма контактов	круглые
Диаметр контактов	7 - Ø 1 mm
Контакт извлекаемый	нет
Поляризация корпуса	одношпоночная
Наличие уплотнительной втулки	нет
Герметичность	нет
Метод сочленения	резьбовой
Метод монтажа механический	объемный
Метод монтажа электрический	пайка
Материал изолятора	карболит
Цвет изолятора	коричневый

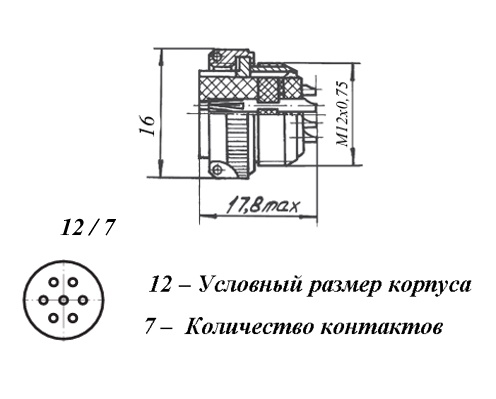

Габаритные размеры LWH	16х17,8 mm
Диаметр корпуса	16 mm
Высота корпуса	17,8 mm
Материал корпуса	алюминиевый сплав
Покрытие корпуса	анодирование
Цвет корпуса	светло-зеленый
Наличие ориентации	расположение контактов, паз
Фактическая маркировка	РС7ТВ
Рабочее положение	любое
Наличие паспорта - этикетки	нет
Другие наименования	розетка кабельная, соединитель миниатюрный, разъем соединительный, соединитель электрический...
Аналогичные серии	УЗНЦ..., KP30..., PC...

Рабочее напряжение, max	200 V
Рабочий ток на разъем, max	22 A
Сопротивление контактов не более	5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация:	:
- диапазон частот	1-5000 Hz
- амплитуда ускорения	15 g
Акустические шумы:	:
- уровень звукового давления	150 dB
Сопротивление изоляции	1000 MΩ
Механический удар многократное действие: длительность действия	1 - 3 ms
Механический удар многократное действие: пиковое ударное ускорение	50g
Механический удар однократное действие: длительность действия	0,1 - 2 ms
Механический удар однократное действие: пиковое ударное ускорение	500 g

Интервал рабочих температур	от -60 до +85°C
Климатическое исполнениеi	ТВ - всеклиматическое, тропикоустойчивое исполнение
Относительная влажность	98% при температуре +35°С
Атмосферное давление	1,3х10⁻⁴ Pa
Макс. срок хранения	25 лет
Ресурс	250 сочленений-расчленений
Минимальная наработка	1000 час.
