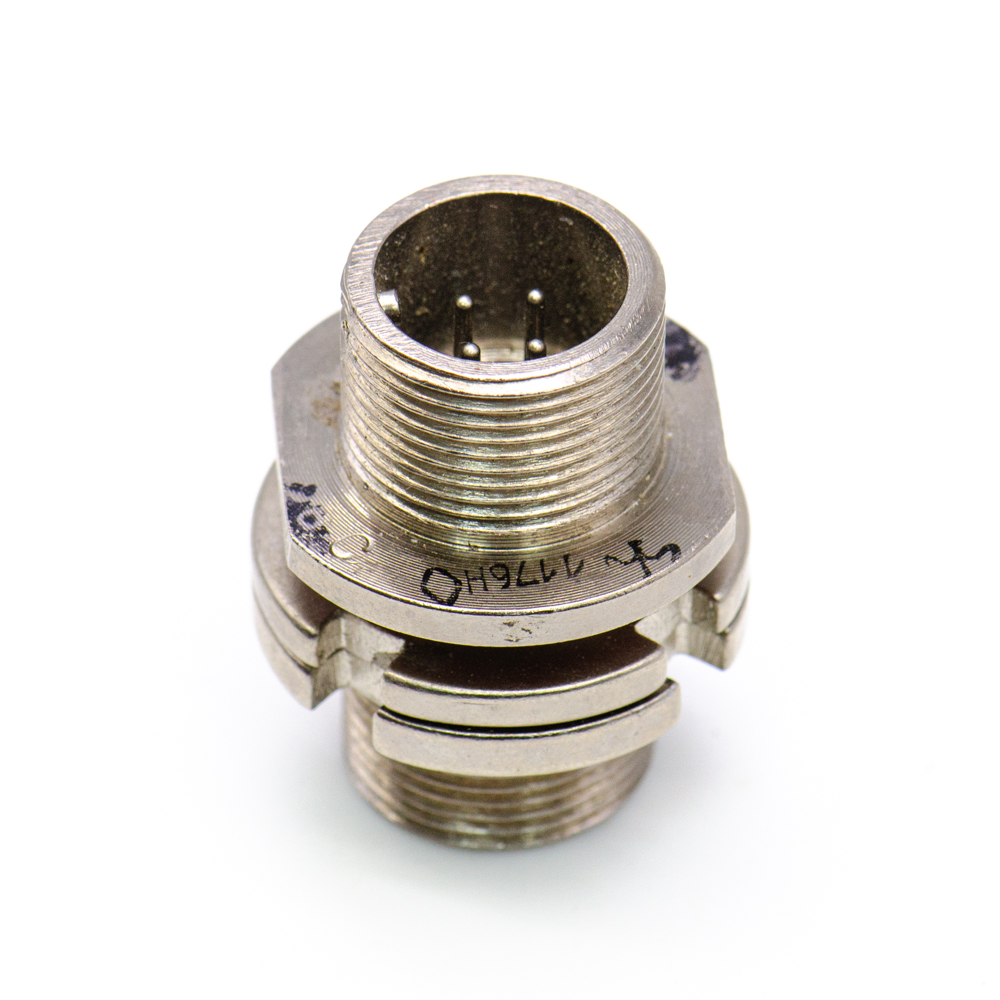

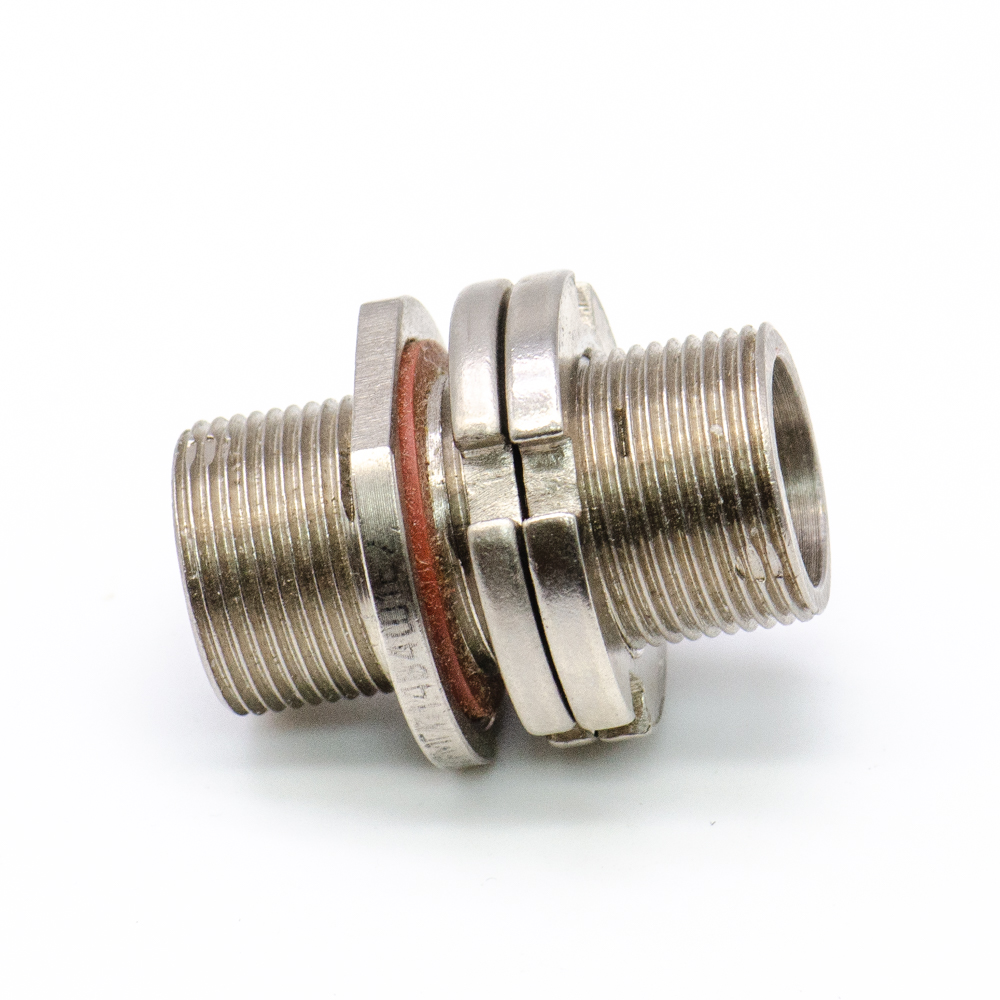

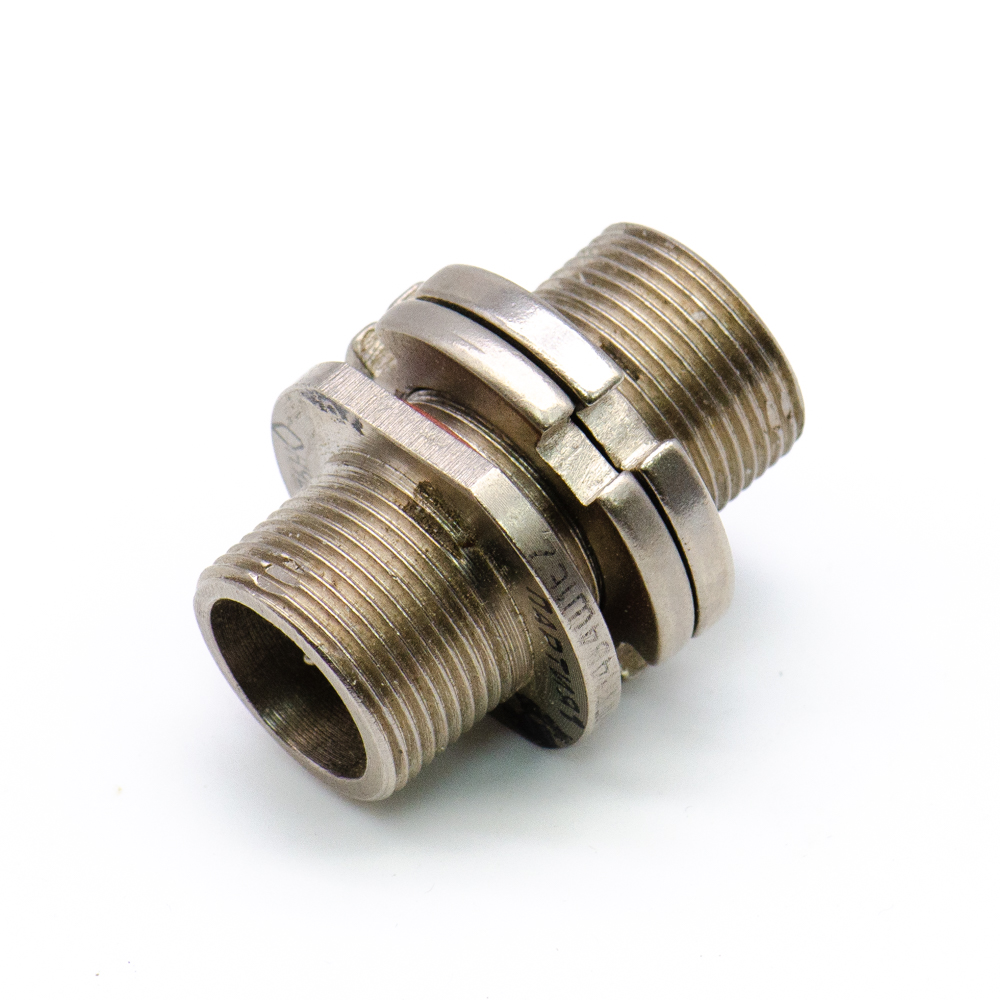

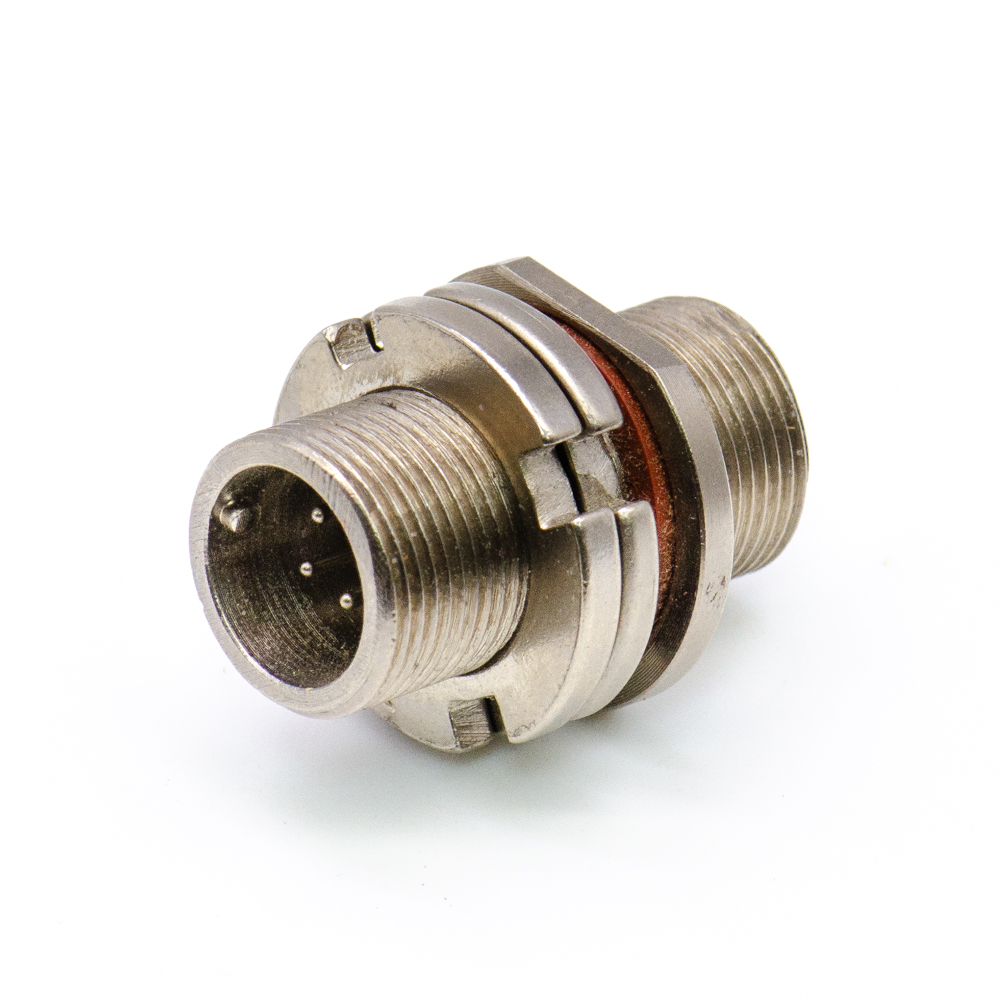

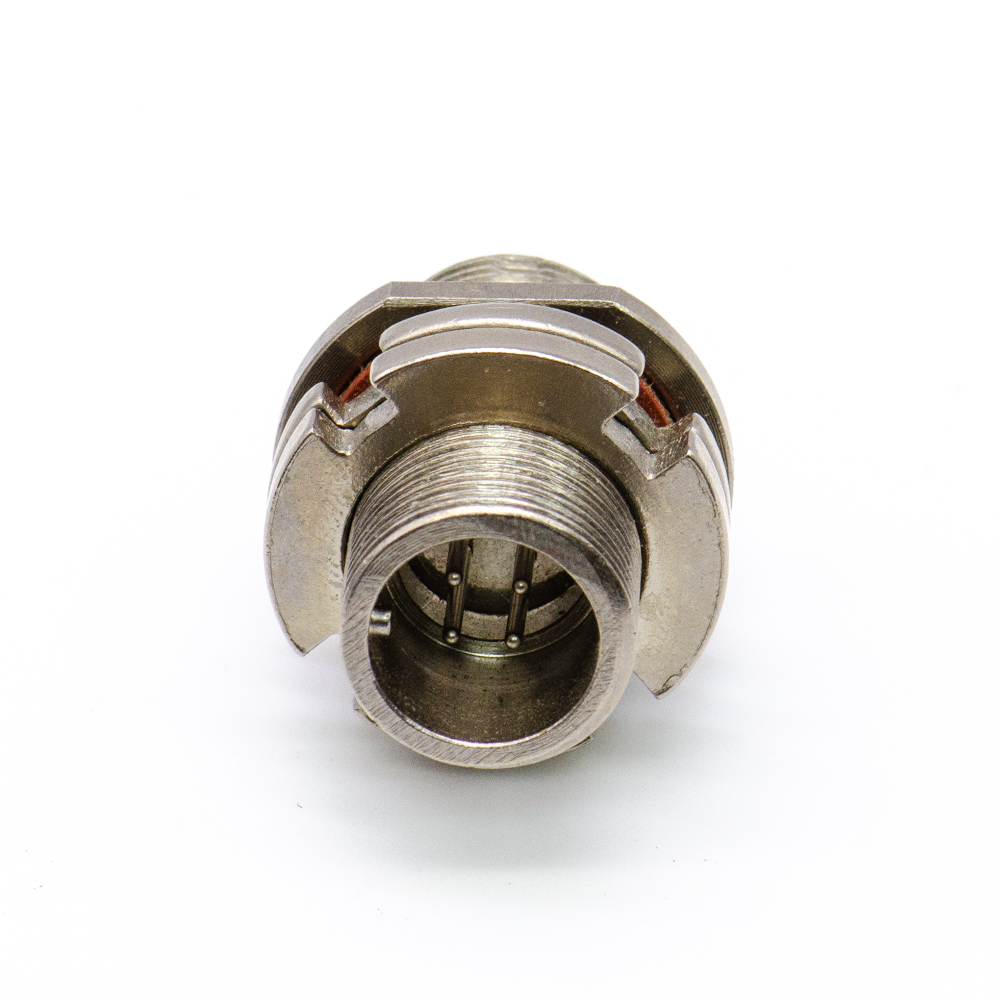

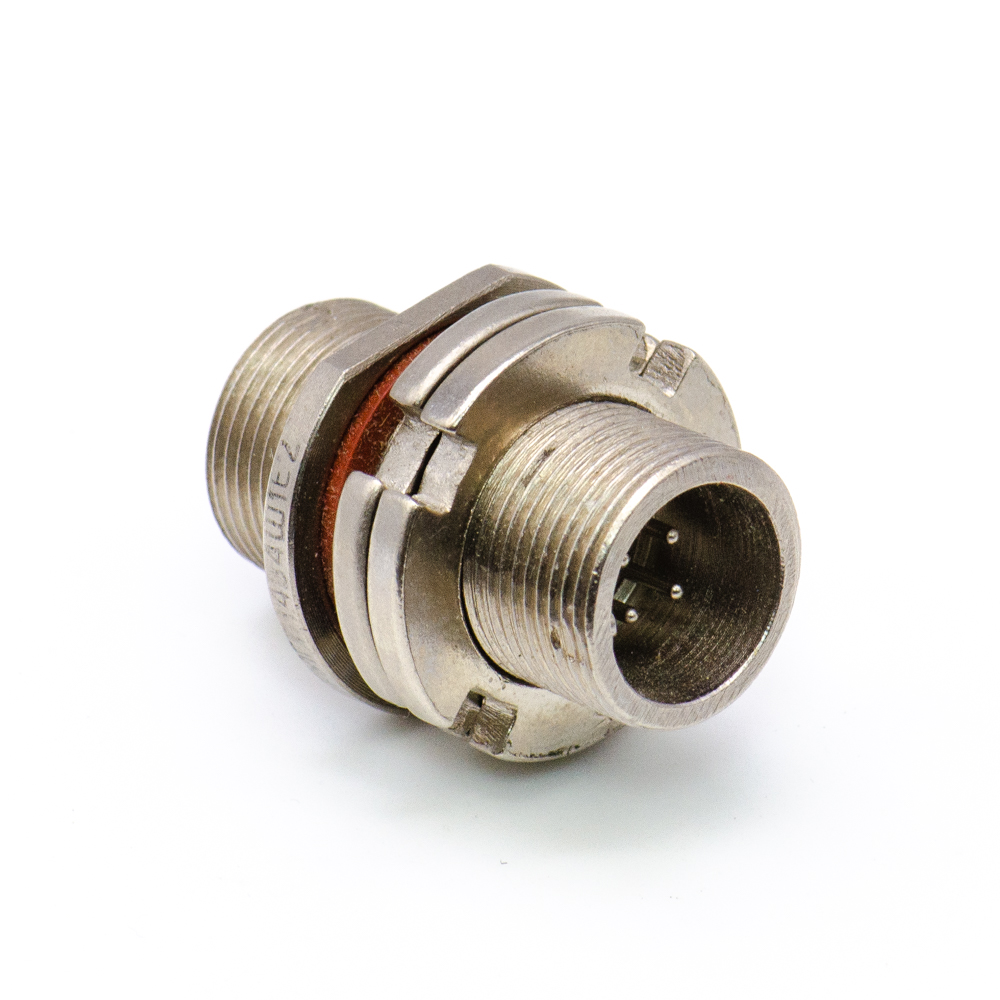

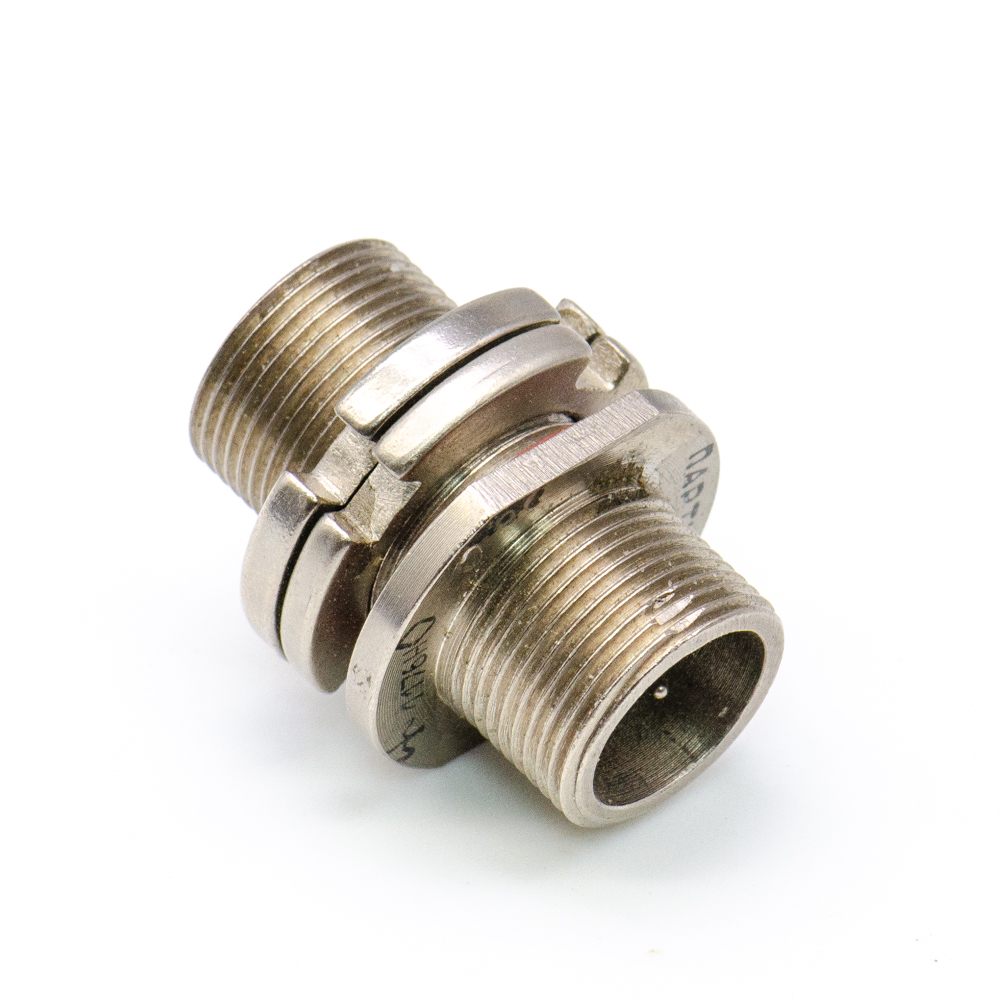

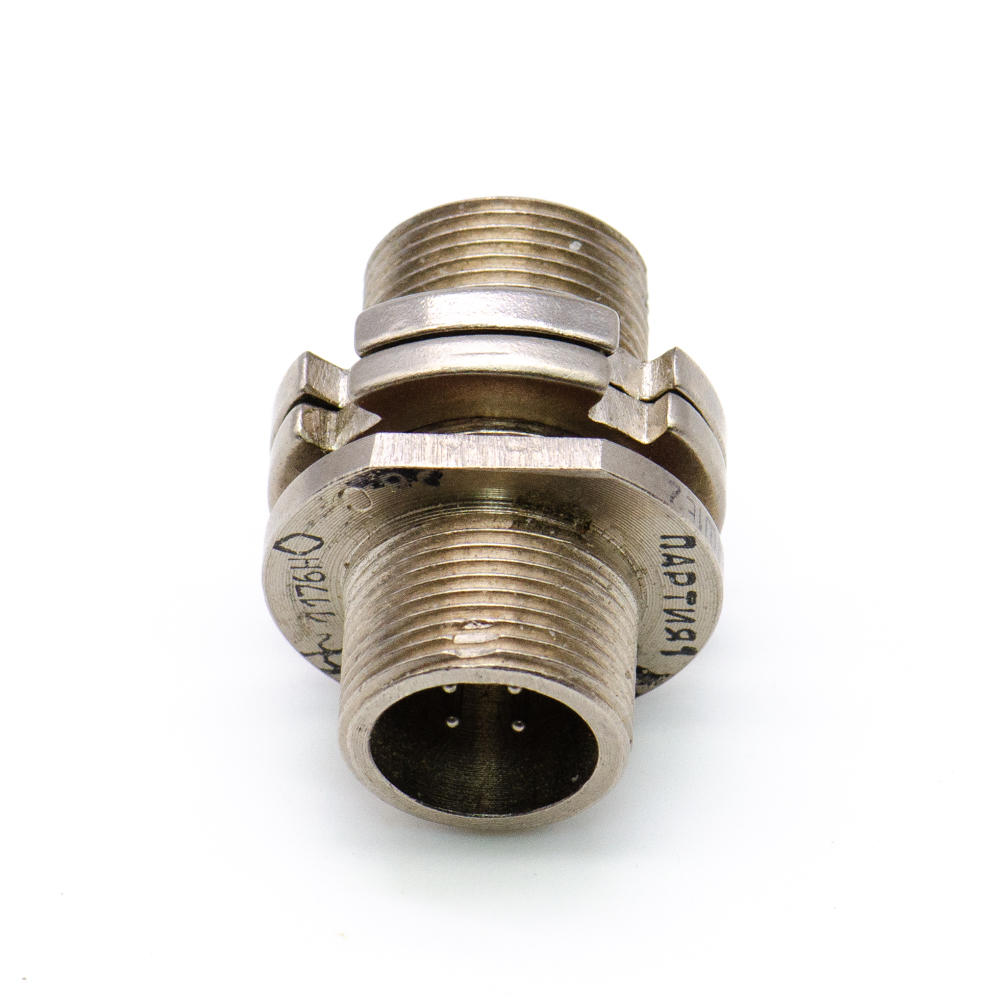

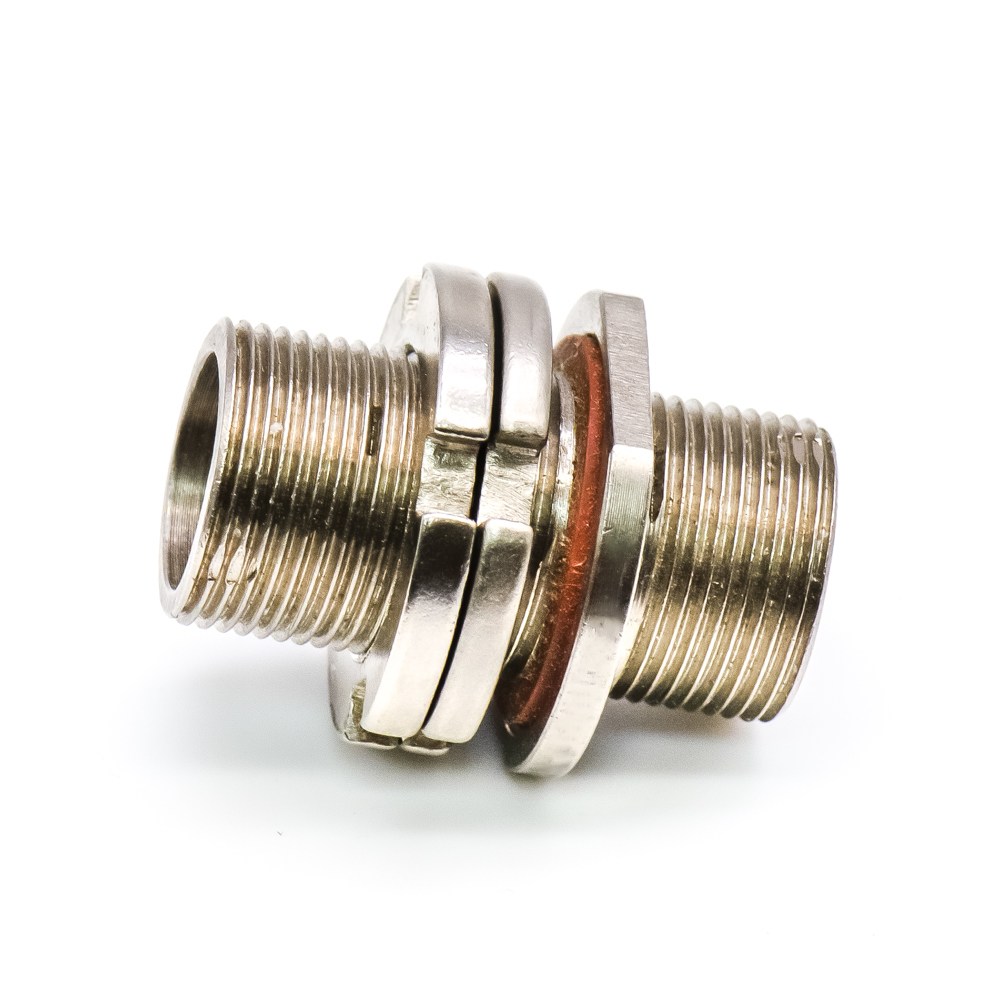

2РМГП14Б4Ш1Е2 ОС Вилка блочная

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГП14Б4Ш1Е2 ОС  предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГП - герметичный тип соединителя; 14 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С; ОС - отбор специальный. Данный разъем сочленяется с кабельной розеткой 2РМТ14К4Г1В1В, 2РМТ14КПН(Э)4Г1В1В, 2РМТ14КУН(Э)4Г1В1В. Вся дополнительная информация находится во вложении, см. pdf -файл.




Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМГП14Б4Ш1Е2 ОС Вилка блочная
Торговая марка завод "Электросоединитель"
Страна происхождения СССР
ТУГЕО.364.140 ТУ
Вид приемки "9"
Масса изделия, гр36
Транслитерация2RMGP14B4SH1E2
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический герметичный
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора1 - все контакты Ø 1 mm
Покрытие выводов или контактовE - химникель
Тип кожуха или патрубкабез кожуха
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировкаОС2РМГП14Б4Ш1Е2
Цвет изделиястальной

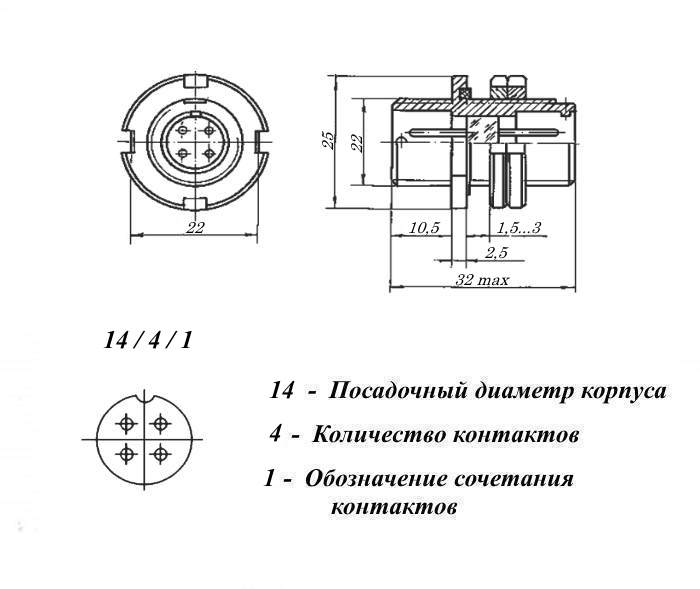

Габаритные размеры L*W*H 25х32 mm
Материал корпусасталь
Материал вставки (изолятора)стекло

Технические характеристики

Сопротивление контактов не более30 mΩ
Номинальное напряжение560 V
Рабочий ток5 А - на контакт; 17 А - на разъем
Синусоидальная вибрация: -
- диапазон частот5-5000 Hz
- амплитуда ускорения500 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1500 час
Интервал рабочих температурот -60 до +200°C
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения25 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечание(1976-1978гг.)
Статус изделияВ настоящее время разъёмы 2РМГП выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада1-2 рабочих дня
