2РМГД36Б20Ш6Е2 Вилка блочная (арт. KT-1667)

к сравнению отложить

ОАО «Атлант», г. Изобильный

Артикул (ID): KT-1667

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования бР0.364.103ТУ

Подробная документация

ID: 505785

На складе 5 шт

Цена от
Включая НДС
6100 ₽
1 шт. 6100 ₽

Количество

Быстрый заказ

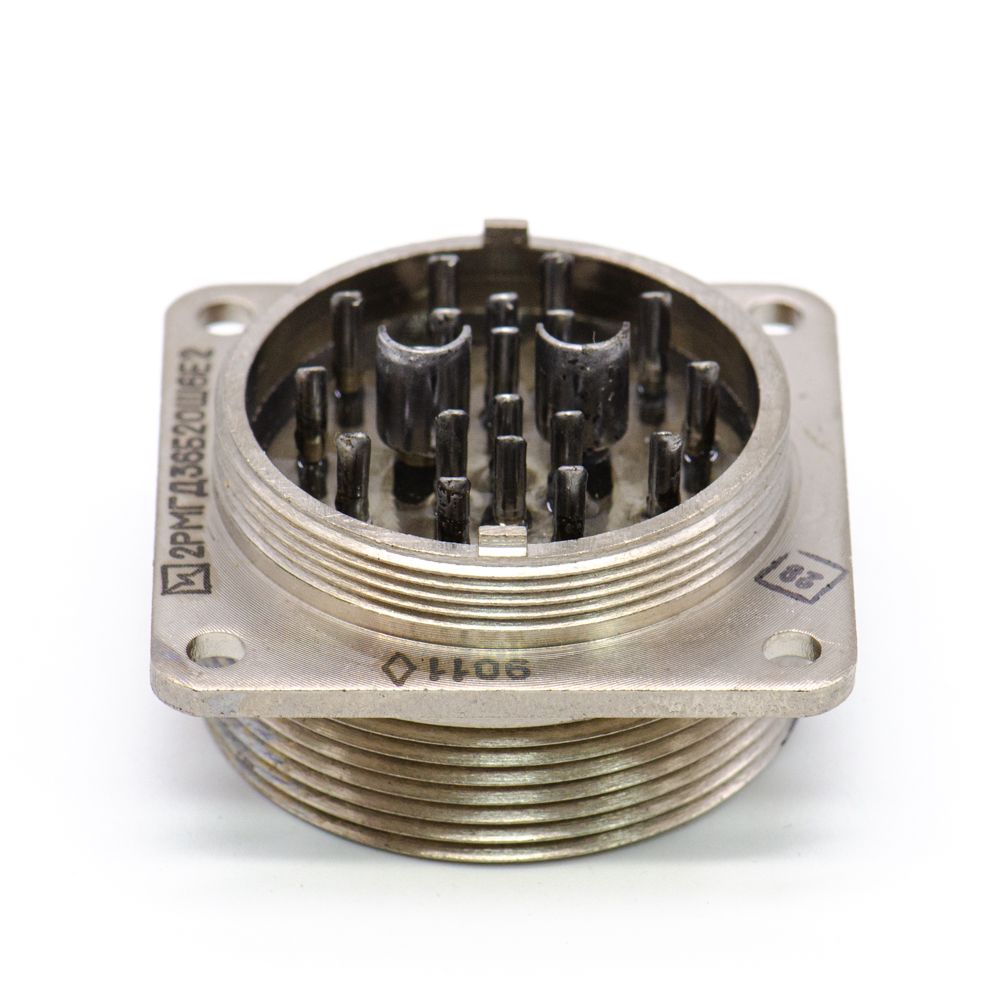

Соединитель 2РМГД36Б20Ш6Е2 - вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

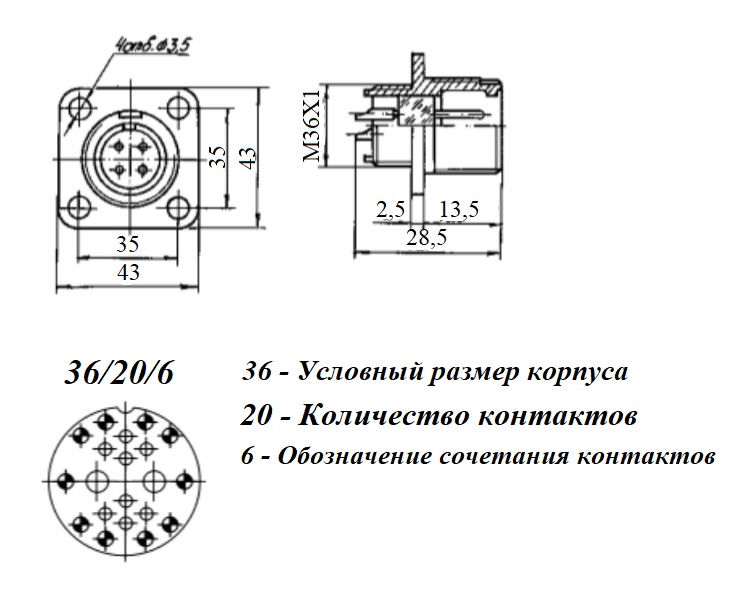

Расшифровка условного обозначения: 2РМГД - тип соединителя; 36 - условный размер корпуса; Б - блочный (приборный); 20 - количество контактов; Ш - часть соединителя - вилка; 6 - обозначение сочетания контактов; Е - покрытие контактов - химникель; 2 - теплостойкость 1 - 100°С; 2 - 200°С. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Атлант», г. Изобильный
Страна происхождения
ТУ	ГЕ0.364.140ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	69,01
Дата изготовленияi	1976-1991
Транслитерация	2RMGD36B20SH6E2 Block Fork
Состояние упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	бР0.364.103ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМГД
Условный размер корпуса	36
Количество выводов или контактов	20
Условный номер контактного набора	6 - 8 контакта Ø 1,5 mm; 10 контакта Ø 1,5 mm; 2 контакта Ø 3
Покрытие выводов или контактов	химникель
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РМГД36Б20Ш6Е2
Цвет изделия	серый корпус
Габаритные размеры LWH	43х43х28,5 mm
Материал корпуса	сталь
Материал вставки (изолятора)	стекло
Наличие паспорта - этикетки	нет
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да

Технические характеристики

Сопротивление контактов не более	10 mΩ - для контактов Ø 1,5 mm; 3 mΩ - для контактов Ø 3 mm; 5 mΩ - для контактов Ø 2 mm
Номинальное напряжение	560 V
- диапазон частот	5-5000 Hz
- амплитуда ускорения	500 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	500 m/c²
Ускорение при механическом ударе многокр. действия	1000 m/c²

Условия эксплуатации

Интервал рабочих температур	от -60 до +200°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	1,34·10-10 (10-12)
Макс. срок хранения	25 лет
Климатическое исполнениеi	УХЛ
