2РМГ22Б4Ш3Е2Б Вилка блочная, "5" (арт. TN-2956)

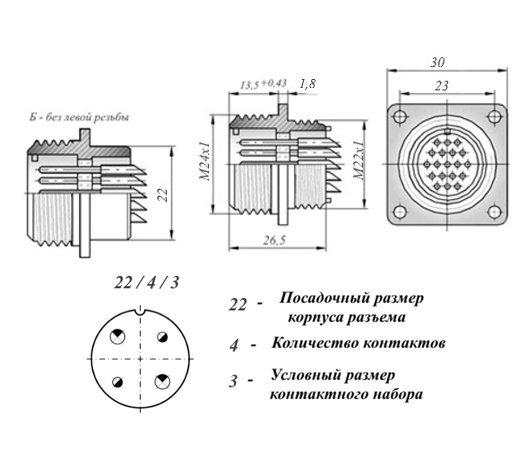

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГ22Б4Ш3Е2Б  предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГ - тип соединителя; 22 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 3 - сочетание контактов (3 - 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С; Б - без левой резьбы (не используется с патрубком). Данный разъем сочленяется с кабельными розетками 2РМТ22кпн(э)4Г3В1, 2РМТ22кун(э)4Г3В1. Вся дополнительная информация находится во вложении, см. pdf -файл.


Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Завод «Электросоединитель»
Страна происхождения
ТУ ГЕО.364.140ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 30
Дата выпуска 1992
Транслитерация 2RMG22B4SH3E2B
Вид упаковки самоупаковка
Дата изготовленияi 1992-2017
Нормы и требования ГЕО.364.140ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РМГ
Условный размер корпуса 22
Количество выводов или контактов 4
Условный номер контактного набора 3 - 2 контакта Ø 2 mm и 2 контакта 3 mm
Покрытие выводов или контактов E - химникель
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМГ22Б4Ш3Е2Б
Цвет изделия стальной
Габаритные размеры L*W*H 30х30х25 mm
Материал корпуса сталь
Материал вставки (изолятора) стекло
Тип контактов штырь
Гайка патрубка нет
Герметичность да
Дополнительные характеристики тонкий фланец

Технические характеристики

Сопротивление контактов не более 15 mΩ
Номинальное напряжение 560 V
Рабочий ток 5 А - на контакт; 42 А - на разъем
Синусоидальная вибрация: -
- диапазон частот 5-5000 Hz
- амплитуда ускорения 500 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1500 час
Интервал рабочих температур от -60 до +200°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ 2.1
Статус изделия В настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
Срок отгрузки со склада Уточнить у менеджера
