2РМГ22Б4Ш3Е2 Вилка блочная, 2018г

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГ22Б4Ш3Е2  предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГ - тип соединителя; 22 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 4 - количество контактов; Ш - вилка; 3 - сочетание контактов (3 - 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С; Данный разъем сочленяется с кабельными розетками 2РМТ22кпн(э)4Г3В1, 2РМТ22кун(э)4Г3В1. Вся дополнительная информация находится во вложении, см. pdf -файл.


Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМГ22Б4Ш3Е2 Вилка блочная, 2018г
Торговая марка завод "Электросоединитель"
Страна происхождения РОССИЯ
ТУбР0.364.103 ТУ
Вид приемки "1"
Масса изделия, гр30
Дата выпуска23.10.2018
Транслитерация2RMG22B4SH3E2
Вид упаковкикартонная коробка
Состояние упаковкизаводская

Основные параметры

Функциональная группанизкочастотный цилиндрический герметичный
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора3 - 2 контакта Ø 2 mm и 2 контакта 3 mm
Покрытие выводов или контактовE - химникель
Тип кожуха или патрубкабез кожуха
Конструктивные особенноститонкий фланец
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМГ22Б4Ш3Е2
Цвет изделиястальной

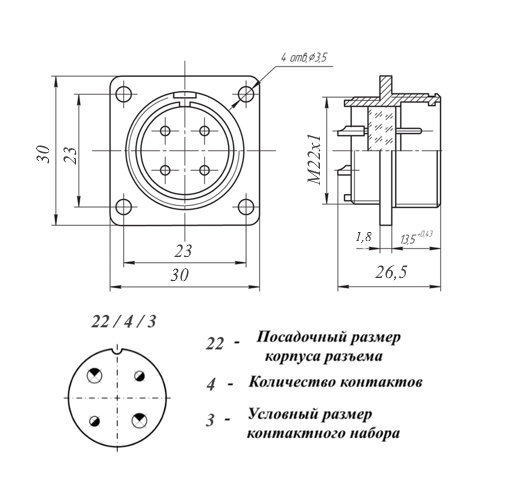

Габаритные размеры L*W*H 30х30х25 mm
Материал корпусасталь
Материал вставки (изолятора)стекло
Наличие паспорта - этикеткиэтикетка

Технические характеристики

Сопротивление контактов не более15 mΩ
Номинальное напряжение560 V
Рабочий ток5 А - на контакт; 42 А - на разъем
Синусоидальная вибрация: -
- диапазон частот5-5000 Hz
- амплитуда ускорения500 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия 1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1500 час
Интервал рабочих температурот -60 до +200°C
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения25 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Статус изделияВ настоящее время разъёмы 2РМГ выпускает ОАО «ЭЛЕКТРОСОЕДИНИТЕЛЬ»
