Скидка на  Конденсаторы электролитические
-20%

СПМ-ЭНЦ2БВ22/10-1 Вилка блочная (Аналог 2РМТ22Б10Ш1В1В), СЦДЕ.638450.001ТУ(арт. SS-47)

ООО " СПЕЦМАШЭЛЕКТРО" ; " 1" - ОТК
РОССИЯ
Артикул (ID): SS-47
  • Срок отгрузки со склада 10-14 недель
  • Дата изготовления 2025
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 15
  • Вид приемки "1"- ОТК
  • Нормы и требования СЦДЕ.638450.001ТУ
Аналоги и альтернативы
ID: 528839
На складе 1000 шт
  • Цена от 1365.68 ₽
  • от 50 шт 1365.68 ₽
Количество
Быстрый заказ

СПМ-ЭНЦ2БВ22/10-1 Вилка блочная (Аналог 2РМТ22Б10Ш1В1В) – разъем электрический низкочастотный цилиндрический резьбового сочленения для внутреннего монтажа. Структура условного обозначения: СПМ-ЭНЦ – название: электрический цилиндрический; 2 – тип соединителя: негерметичный; Б – вид корпуса: блочный; В – вид соединителя: вилка (штырь); 22 – условный размер корпуса; 10 – количество контактов; 1 - сочетание контактов (10 контактов диаметром 1 мм); покрытие контактов – серебро; всеклиматическое исполнение: отсутствие буквы «У». Разъем предназначен для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СПМ-ЭНЦ2БВ22/10-1 Вилка блочная (Аналог 2РМТ22Б10Ш1В1В), СЦДЕ.638450.001ТУ
Торговая марка ООО "СПЕЦМАШЭЛЕКТРО"
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 19
Дата изготовленияi 2025
Транслитерация SPM-ENC2BV22/10-1 Block plug (Analog 2RMT22B10SH1V1V), SCDE.638450.001TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования СЦДЕ.638450.001ТУ
Минимальная отгрузка 50

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов СПМ-ЭНЦ (аналог 2РМТ)
Условный размер корпуса 22
Диаметр контактов 10 - Ø 1 mm
Метод сочленения резьбовой
Габаритные размеры L*W*H 30х30х25 mm
Материал корпуса алюминиевый сплав
Рабочее положение любое
Тип контактов штырь
Герметичность нет
Серия разъемов СПМ-ЭНЦ (аналог 2РМТ)
Форма контактов круглые
Количество контактов 3 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 10 контактов Ø 1 mm
Наличие уплотнительной втулки нет
Установочные размеры 23 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Шаг резьбы накидной гайки M24х1 mm
Ширина корпуса 30 mm
Длина корпуса 30 mm
Высота корпуса 25 mm
Покрытие корпуса оксидирование
Цвет корпуса серый
Цвет изолятора коричневый
Наличие ориентации расположение контактов, паз
Другие наименования вилка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РМ..., 2РМ…, ОНЦ-РГ-09..., 2PX..., WY..., WS...
Поляризация корпуса одношпоночная

Технические характеристики

Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 100 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms
Рабочее напряжение, max 560 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 58 A
Теплостойкость 1 (100 °С)

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до 100°С
Относительная влажность 98% при температуре 40°С
Атмосферное давление от 1,3х10⁻⁴ Pa до 1,2х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.

Функциональные аналоги

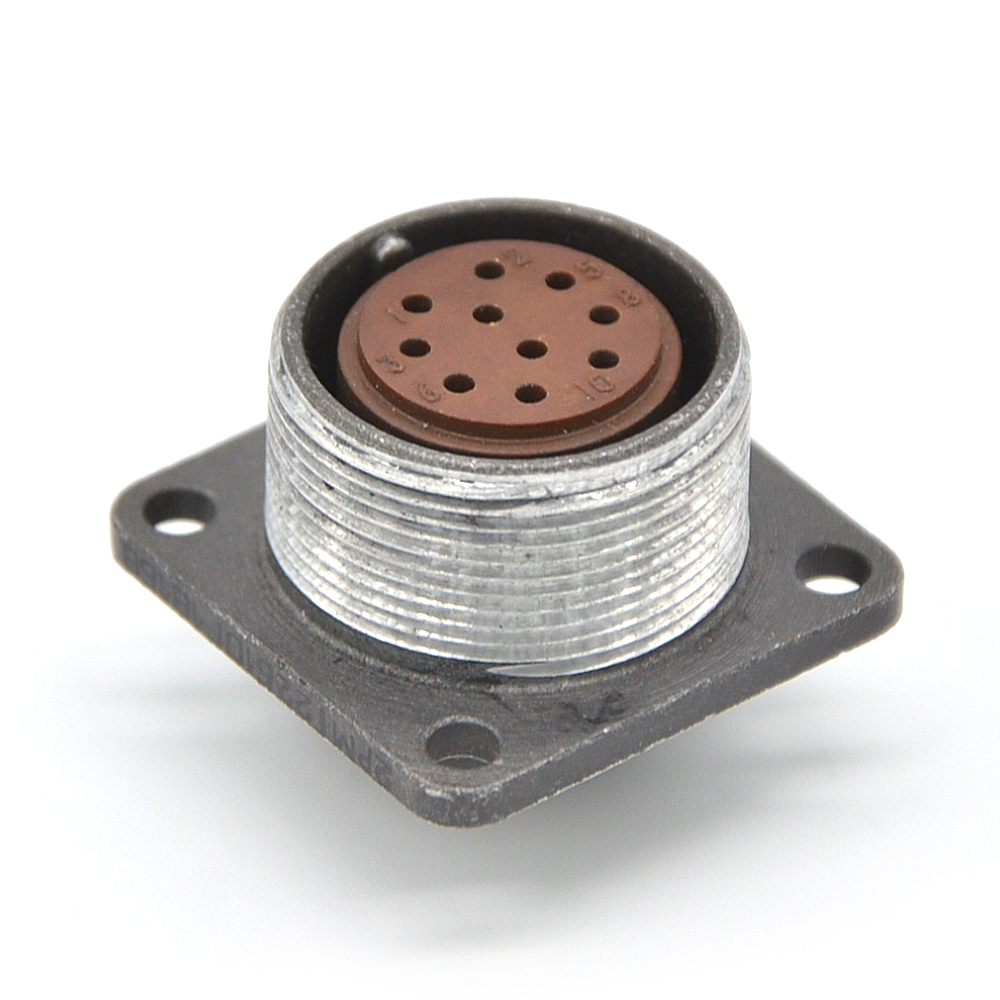

ОНЦ-РГ-09-10/22-Р1 Розетка блочная, аналог, фото
Артикул (ID): TP-7081
ОНЦ-РГ-09-10/22-Р1 Розетка блочная, аналог
  • 490 ₽ 1 шт.

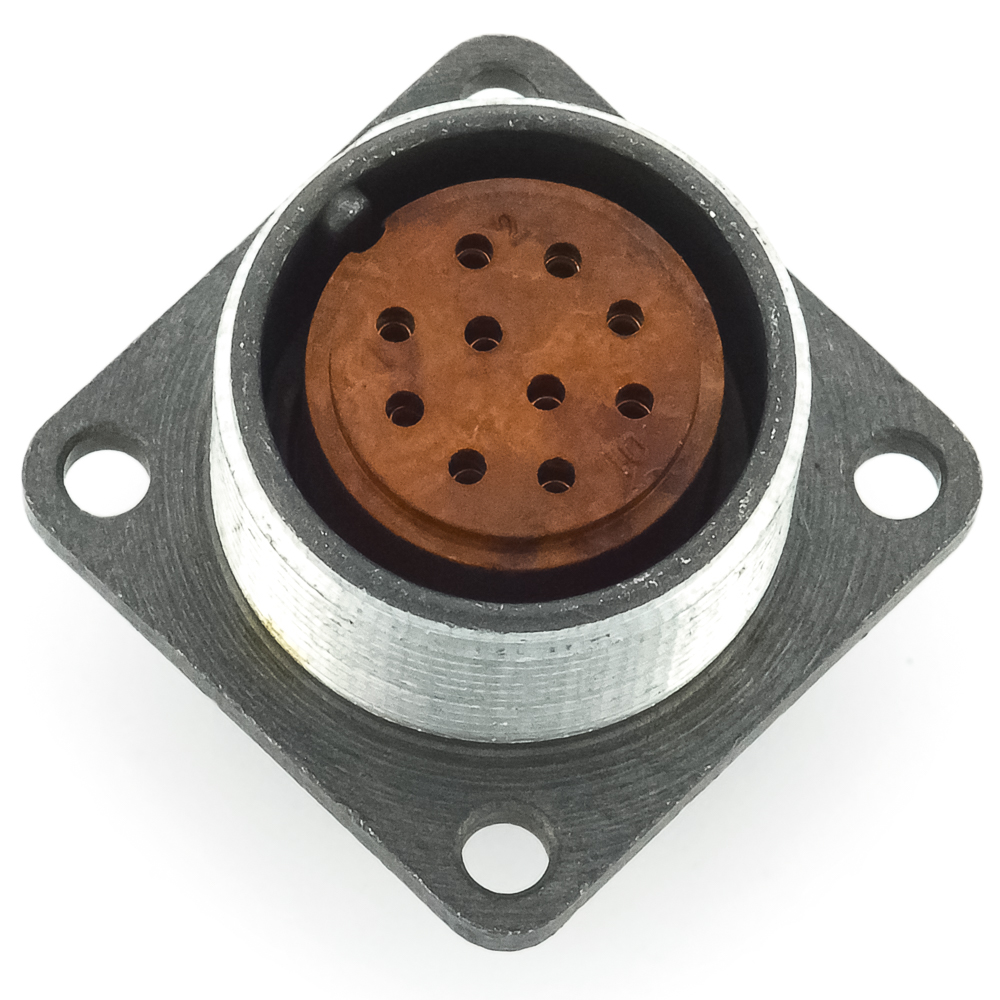

2РМ22Б10Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): TN-3025
2РМ22Б10Г1В1 Розетка блочная карболит, ГЕ0.364.126ТУ
ОНЦ-РГ-09-10/22-Р1 Розетка блочная карболит, бР0.364.082ТУ, фото
Артикул (ID): TN-2304
ОНЦ-РГ-09-10/22-Р1 Розетка блочная карболит, бР0.364.082ТУ

Возможные аналоги

2РМТ22Б10Г1В1БВ Розетка блочная, карболит, ГЕ0.364.126ТУ, фото
Артикул (ID): TW-6481
2РМТ22Б10Г1В1БВ Розетка блочная, карболит, ГЕ0.364.126ТУ
ОНЦ-РГ-09-10/22-Р1 Розетка блочная карболит, бР0.364.082ТУ, фото
Артикул (ID): TN-2304
ОНЦ-РГ-09-10/22-Р1 Розетка блочная карболит, бР0.364.082ТУ
