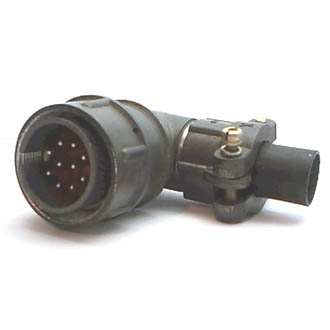

2РМ22КУН10Ш1В1 Вилка кабельная, перекрут

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём низкочастотный цилиндрический малогабаритный 2РМ22КУН10Ш1В1 предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМ - тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; У - угловой вид патрубка; Н - гайка для неэкранированного кабеля; 10 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); В - покрытие контактов - серебро; 1 - теплостойкость 100 °С. Ответной частью этого разъема являются блочные розетки 2РМ(Т)22Б10Г1В1, 2РМ22бпн(э)10Г1В1, 2РМТ22бпн(э)10Г1В1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РМ22КУН10Ш1В1 Вилка кабельная, перекрут
Торговая марка НПО "Элекон", г. Казань
Страна происхождения СССР
ТУГЕ0.364.126ТУ
Вид приемки "5"
Масса изделия, гр41,8
Дата выпуска01.01.1983
Транслитерация2RM22KUN10SH1V1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов10
Условный номер контактного набора1 - все контакты Ø 1 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкаугловой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировка2РМ22КУЭ10Ш1В1
Цвет изделиясерый

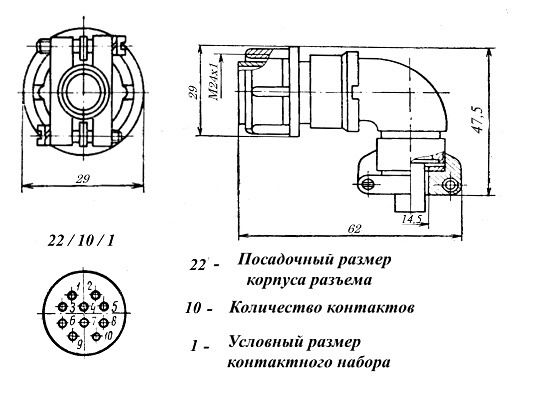

Габаритные размеры L*W*H 61х60х29 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит
Рабочее положениелюбое

Технические характеристики

Сопротивление контактов не более5 mΩ
Номинальное напряжение560 V
Рабочий ток7 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения490 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции1000 MΩ
Однократное действие: Пиковое ударное ускорение5000 m/c²
Многократное действие: Пиковое ударное ускорение1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С175 000 ч.
Интервал рабочих температурот -60 до +100°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ 2.1
Примечаниеперекрут
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
